Вентилятор гидромотор трубопроводы — HITACHI EX3600-5

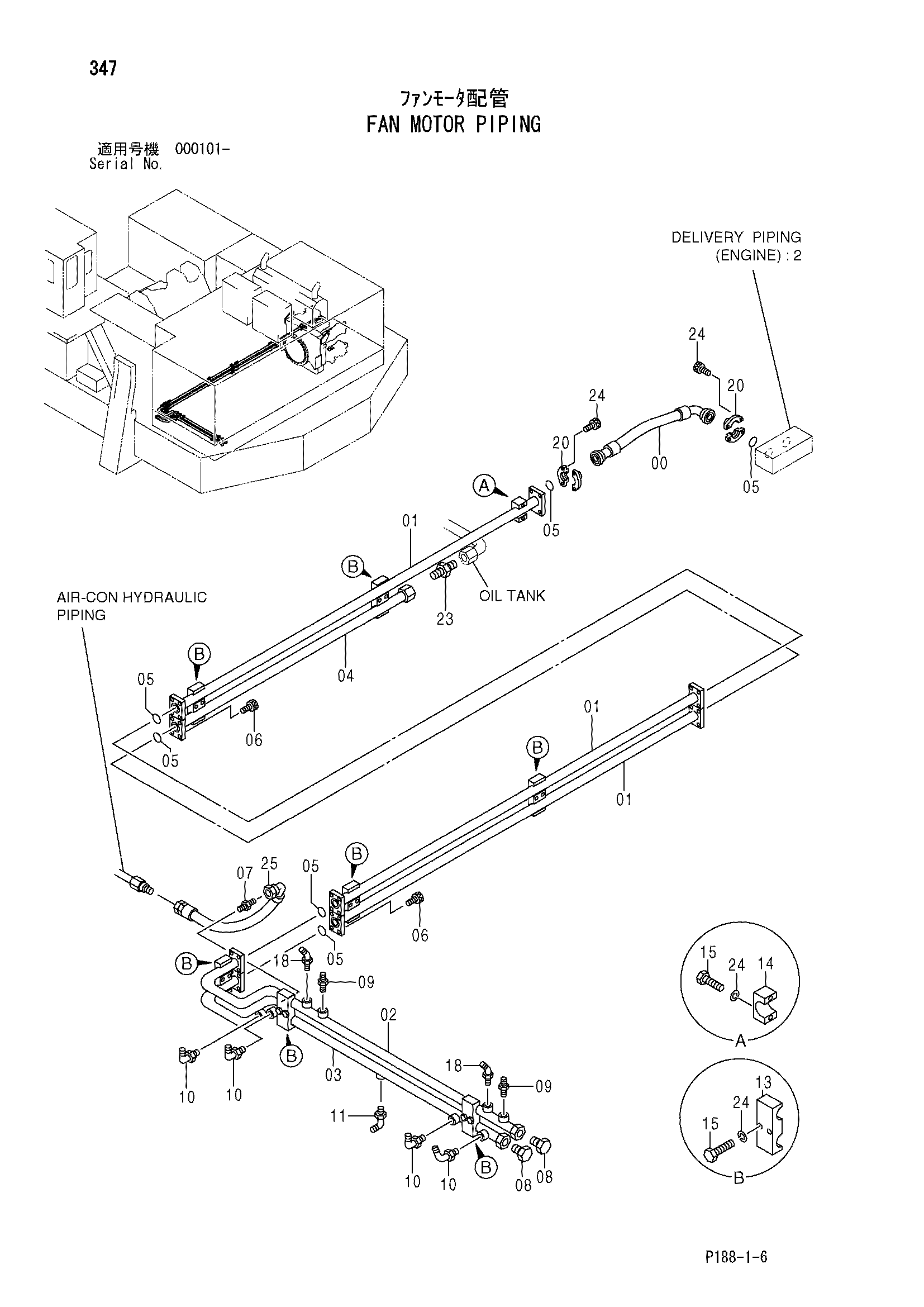

Заводская схема «Вентилятор гидромотор трубопроводы» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4436182 | Шланг | 1 |
| 01 | 8079222 | Трубка | 3 |
| 02 | 8079224 | Трубка | 1 |
| 03 | 8079225 | Трубка | 1 |
| 04 | 8079223 | Трубка | 1 |
| 05 | 4292383 | Уплотнительное кольцо | 6 |
| 06 | M341445 | Болт с внутренним шестигранником | 16 |
| 07 | A852166 | Адаптер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A885000 | Пробка | 2 |
| 08A | 970860 | Уплотнительное кольцо | 1 |
| 09 | A852166 | Адаптер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A852366 | Угловой штуцер | 4 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | A852244 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4130261 | Хомут трубки | 7 |
| 14 | 4268428 | Хомут трубки | 1 |
| 15 | J011280 | Болт с шайбой | 16 |
| 15 | J271280 замена: J901280 | Болт с шайбой | 16 |
| 18 | 4182739 | Угловой штуцер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4089703 | Разъёмный фланец | 4 |
| 23 | A853100 | Адаптер | 1 |
| 23A | 970860 | Уплотнительное кольцо | 1 |
| 24 | M341445 | Болт с внутренним шестигранником | 8 |
| 25 | 4287439 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
