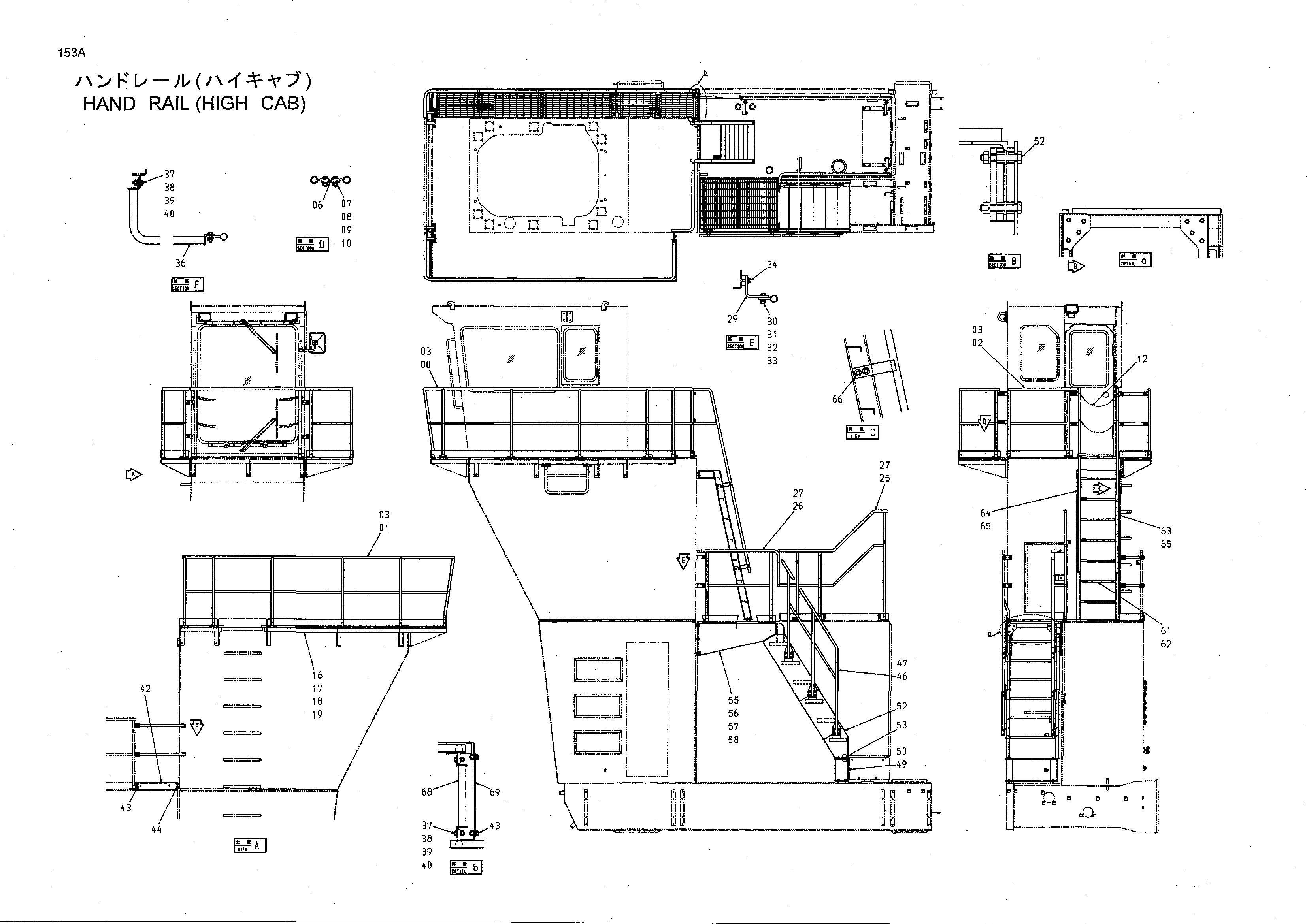

Ханд направляющая (высокий кабина) — HITACHI EX3600-5

Заводская схема «Ханд направляющая (высокий кабина)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7043062	Поручень	1
01	6021707	Поручень	1
02	7044071	Поручень	1
03	J031230	Болт с шайбой	28
06	4364672	Пластина	4
07	J901240	Болт	8
08	449490	Шайба	16
09	A590912	Пружинная шайба	8
10	J950012	Гайка	8
12	4446902	Цепь	2
16	7044051	Ступень	1
17	J901635	Болт	6
18	A590916	Пружинная шайба	6
19	A590116	Плоская шайба	6
25	7043092	Поручень	1
26	7043089	Поручень	1
27	J031230	Болт с шайбой	10
29	4434711	Пластина	2
30	J901240	Болт	2
31	449490	Шайба	4
32	A590912	Пружинная шайба	2
33	J950012	Гайка	2
34	J031230	Болт с шайбой	2
36	9759423	Трубка	2
37	J901240	Болт	8
38	449490	Шайба	16
39	A590912	Пружинная шайба	8
40	J950012	Гайка	8
42	4473741	Пластина	1
43	J031235	Болт с шайбой	6
44	J031225	Болт с шайбой	2
46	7043088	Поручень	2
47	J031230	Болт с шайбой	24
49	8089299	Кронштейн	1
50	J031235	Болт с шайбой	4
52	7042355	Ступень	1
53	J031230	Болт с шайбой	4
55	7042377	Ступень	1
56	J901635	Болт	6
57	A590916	Пружинная шайба	6
58	A590116	Плоская шайба	6
61	7044072	Лестница	1
62	J021235	Болт с шайбой	8
63	7044073	Поручень	1
64	7044074	Поручень	1
65	J031230	Болт с шайбой	4
66	J031030	Болт с шайбой	8
68	9760482	Трубка	2
69	4600168	Пластина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
