Турнинг шестерня — HITACHI EX3600-5

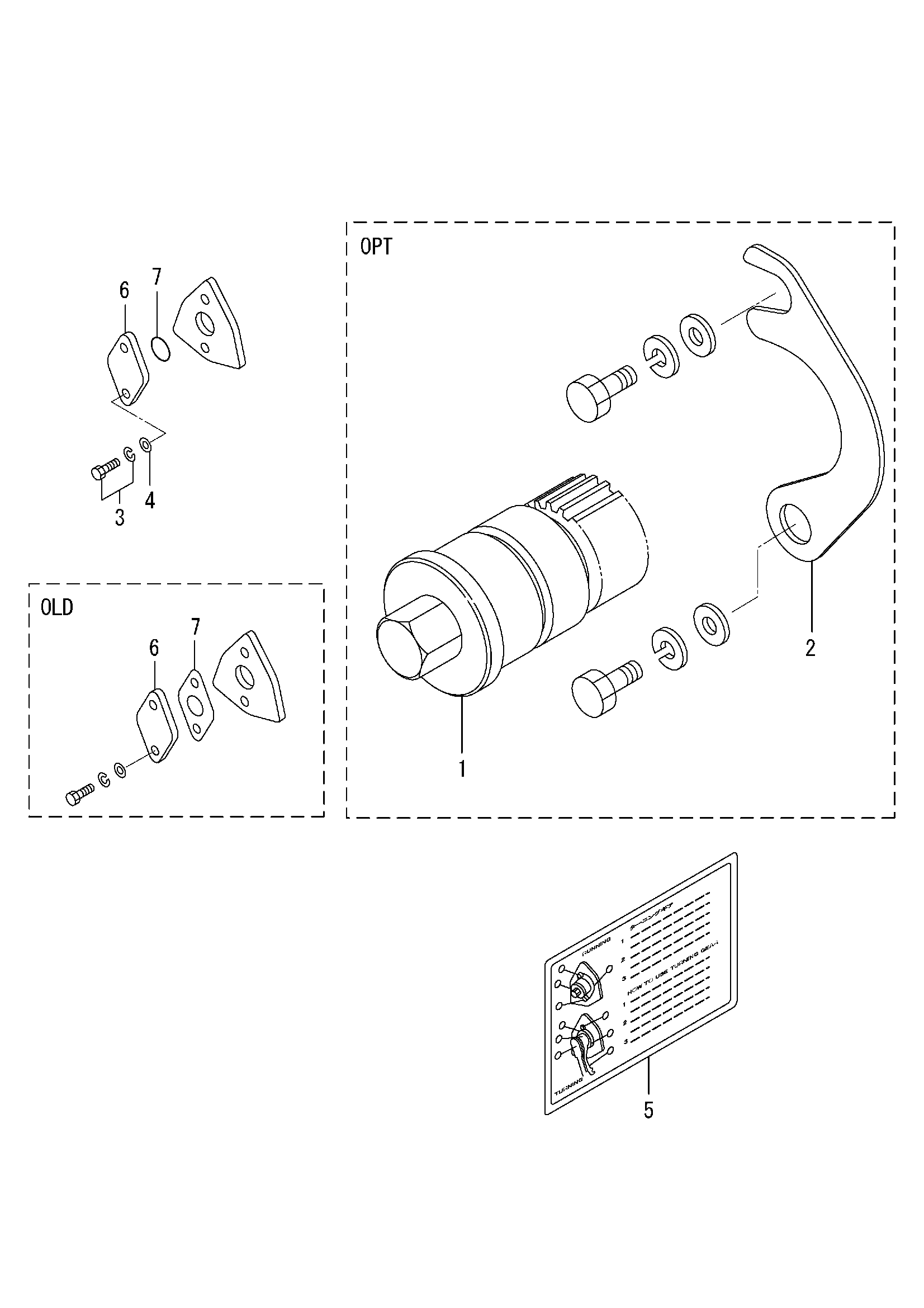

Заводская схема «Турнинг шестерня» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3777100101 | Шестерня, турнинг | 1 |
| 2 | H3757110300 | Фланец | 1 |
| 3 | HF180512020 | Болт, W/шайба | 2 |
| 4 | HF250012000 | Шайба, плаин | 2 |
| 5 | H3757101500 | Пластина, предупреждение | 1 |
| 6 | H3354606900 | Крышка | 1 |
| 6 | H3757101600 | Крышка | 1 |
| 7 | H3777100101 | Манжета | 1 |
| 7 | H3344210200 | Манжета | 1 |
| 7 | H3344220200 | Манжета | 1 |
| 7 | H3254636800 | Манжета | 1 |
| 7 | H0550720600 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
