Быстрый заправка система — HITACHI EX3600-5

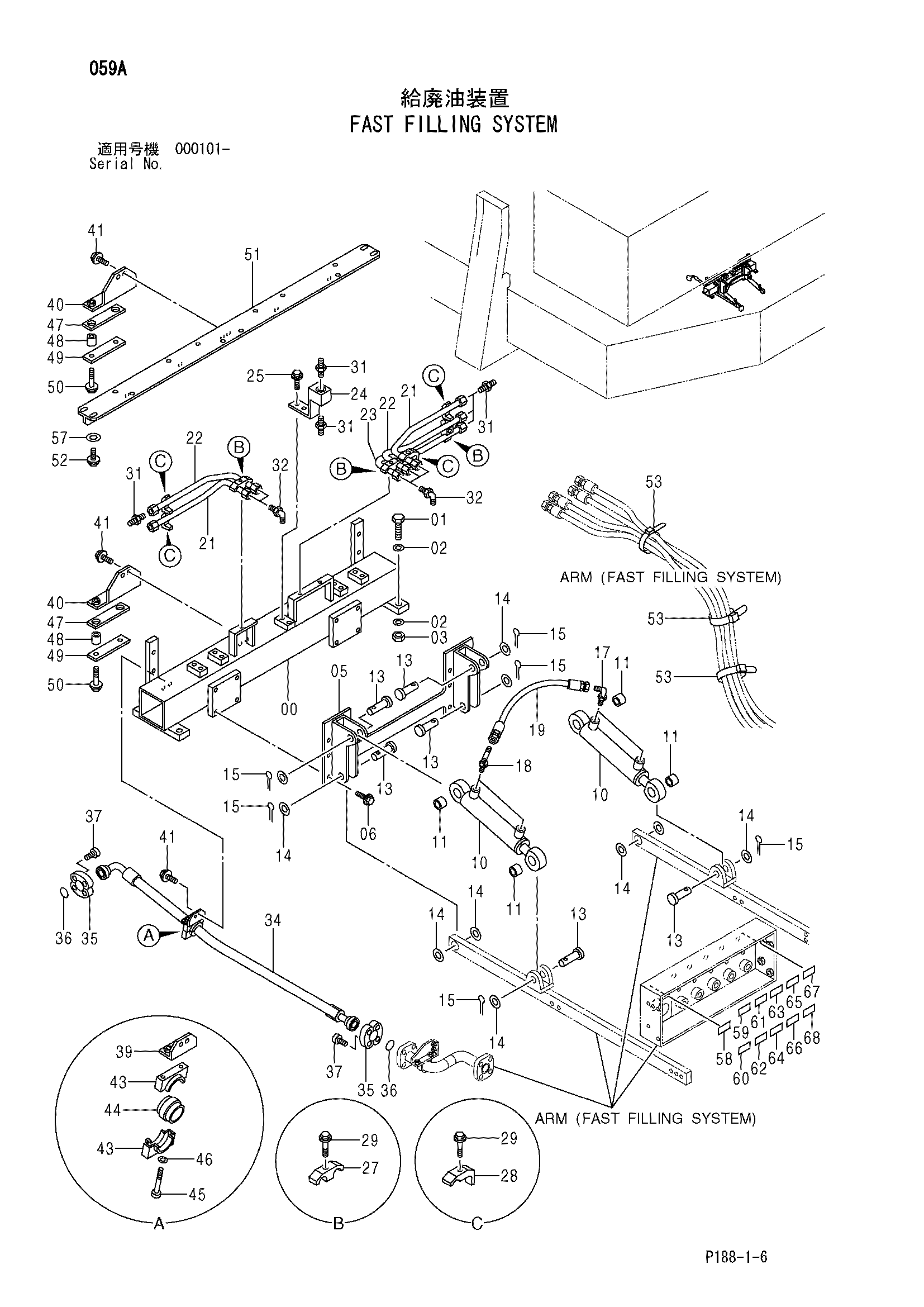

Заводская схема «Быстрый заправка система» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038030 | Опора | 1 |
| 01 | J901660 | Болт | 4 |
| 02 | 4114405 | Шайба | 8 |
| 03 | J950016 | Гайка | 4 |
| 05 | 8036277 | Кронштейн | 1 |
| 06 | J021235 | Болт с шайбой | 8 |
| 06 | J271230 замена: J901230 | Болт с шайбой | 8 |
| 10 | 4192430 | Гидроцилиндр. подъём | 2 |
| 11 | 4192416 | Втулка | 4 |
| 13 | 4192417 | Палец | 6 |
| 14 | A590124 | Плоская шайба | 10 |
| 15 | A766040 | Шплинт | 6 |
| 17 | A852322 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852522 | Тройник | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4346550 | Шланг | 2 |
| 21 | 9754354 | Трубка | 2 |
| 22 | 9754355 | Трубка | 2 |
| 23 | 9754356 | Трубка | 1 |
| 24 | 9754359 | Кронштейн | 1 |
| 25 | J011225 | Болт с шайбой | 2 |
| 25 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 27 | 4053596 | Хомут трубки | 3 |
| 28 | 4053595 | Хомут трубки | 4 |
| 29 | J011255 | Болт с шайбой | 7 |
| 29 | J271255 замена: J901255 | Болт с шайбой | 7 |
| 31 | A852166 | Адаптер | 6 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | A852366 | Угловой штуцер | 5 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4432875 | Шланг | 1 |
| 35 | 4510174 | Разъёмный фланец | 4 |
| 36 | 4510170 | Уплотнительное кольцо | 2 |
| 37 | J781230 | Болт с внутренним шестигранником | 8 |
| 39 | 9754358 | Кронштейн | 1 |
| 40 | 8079326 | Кронштейн | 2 |
| 41 | J021225 | Болт с шайбой | 6 |
| 41 | J271225 замена: J901225 | Болт с шайбой | 6 |
| 43 | 4186032 | Хомут | 1 |
| 44 | 4186033 | Втулка | 1 |
| 45 | J901004 | Болт | 2 |
| 46 | A590910 | Пружинная шайба | 2 |
| 47 | 4401612 | Резиновая прокладка | 2 |
| 48 | 4401703 | Проставка | 4 |
| 49 | 9736384 | Пластина | 2 |
| 50 | J011260 | Болт с шайбой | 4 |
| 50 | J271260 замена: J901260 | Болт с шайбой | 4 |
| 51 | 8080431 | Кронштейн | 1 |
| 51 | 8090264 | Стойка | 1 |
| 52 | J011235 | Болт с шайбой | 4 |
| 52 | J021020 | Болт с шайбой | 4 |
| 52 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 53 | 4055312 | Ленточный зажим | 3 |
| 56 | 9188241 | Быстросъёмное устройство в сборе | 1 |
| 57 | J222012 | Шайба | 4 |
| 58 | 4183214 | Информационная табличка | 1 |
| 59 | 4450625 | Информационная табличка | 1 |
| 60 | 4450626 | Информационная табличка | 1 |
| 61 | 4450627 | Информационная табличка | 1 |
| 62 | 4450628 | Информационная табличка | 1 |
| 63 | 4450629 | Информационная табличка | 1 |
| 64 | 4450630 | Информационная табличка | 1 |
| 65 | 4450631 | Информационная табличка (двигатель масляный) | 1 |
| 66 | 4415513 | Информационная табличка | 1 |
| 67 | 4450632 | Информационная табличка | 1 |
| 68 | 4450633 | Информационная табличка (P/M масляный) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
