Рукоять 6.1M в сборе (M) — HITACHI EX3600-5

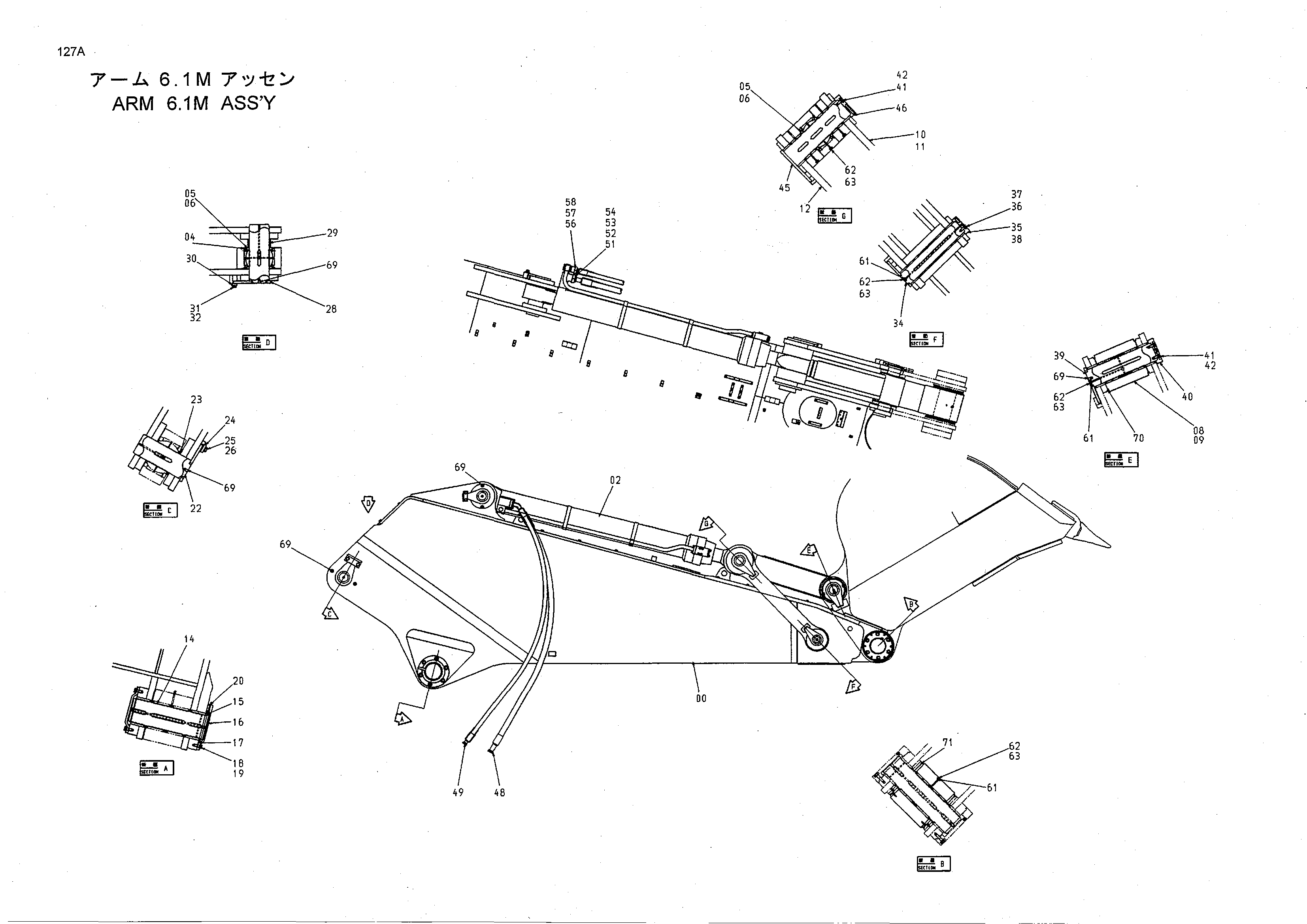

Заводская схема «Рукоять 6.1M в сборе (M)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9223698	Рукоять	1
02	4485965	Гидроцилиндр ковша	2
04	4231797	Пылезащитное уплотнение	8
05	4231804	Шайба	8
06	4231801	Пылезащитное уплотнение	8
08	9207384	Тяга A(правый)	1
09	9207190	Тяга A(левый)	1
10	9188289	Тяга B(правый)	1
11	9188290	Тяга B(левый)	1
12	9082459	Тяга B	2
14	3043354	Палец	2
15	4194038	Пластина	2
16	3036470	Крышка	4
17	A811300	Уплотнительное кольцо	4
18	J912055	Болт	24
19	A590920	Пружинная шайба	24
20	94-2011	Пробка	2
22	8043111	Палец	2
23	4231807	Проставка	2
24	9726226	Пластина	2
25	J912455	Болт	4
26	A590924	Пружинная шайба	4
28	8043112	Палец	2
29	4231808	Проставка	2
30	4179432	Пластина	2
31	J912045	Болт	4
32	A590920	Пружинная шайба	4
34	8078679	Палец	2
35	4430676	Ограничитель	2
36	J901645	Болт	6
37	A590916	Пружинная шайба	6
38	984338	Уплотнительное кольцо	2
39	8071299	Палец	2
40	4393389	Ограничитель	2
41	J912045	Болт	16
42	A590920	Пружинная шайба	16
45	8043115	Палец	2
46	4430661	Ограничитель	2
51	4169565	Разъёмный фланец	4
52	4510170	Уплотнительное кольцо	2
53	J912070	Болт	8
54	A590920	Пружинная шайба	8
56	4075854	Разъёмный фланец	4
57	4510169	Уплотнительное кольцо	2
58	4146847	Болт с внутренним шестигранником	8
61	J75481	Пресс-маслёнка	6
62	4105912	Колпачок	6
63	4130686	Втулка	6
69	425176	Пробка	16
70	4136522	Уплотнительное кольцо	4
71	4229334	Уплотнительное кольцо	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
