Быстрый заправка трубопроводы (механизм поворота) — HITACHI EX3600-5

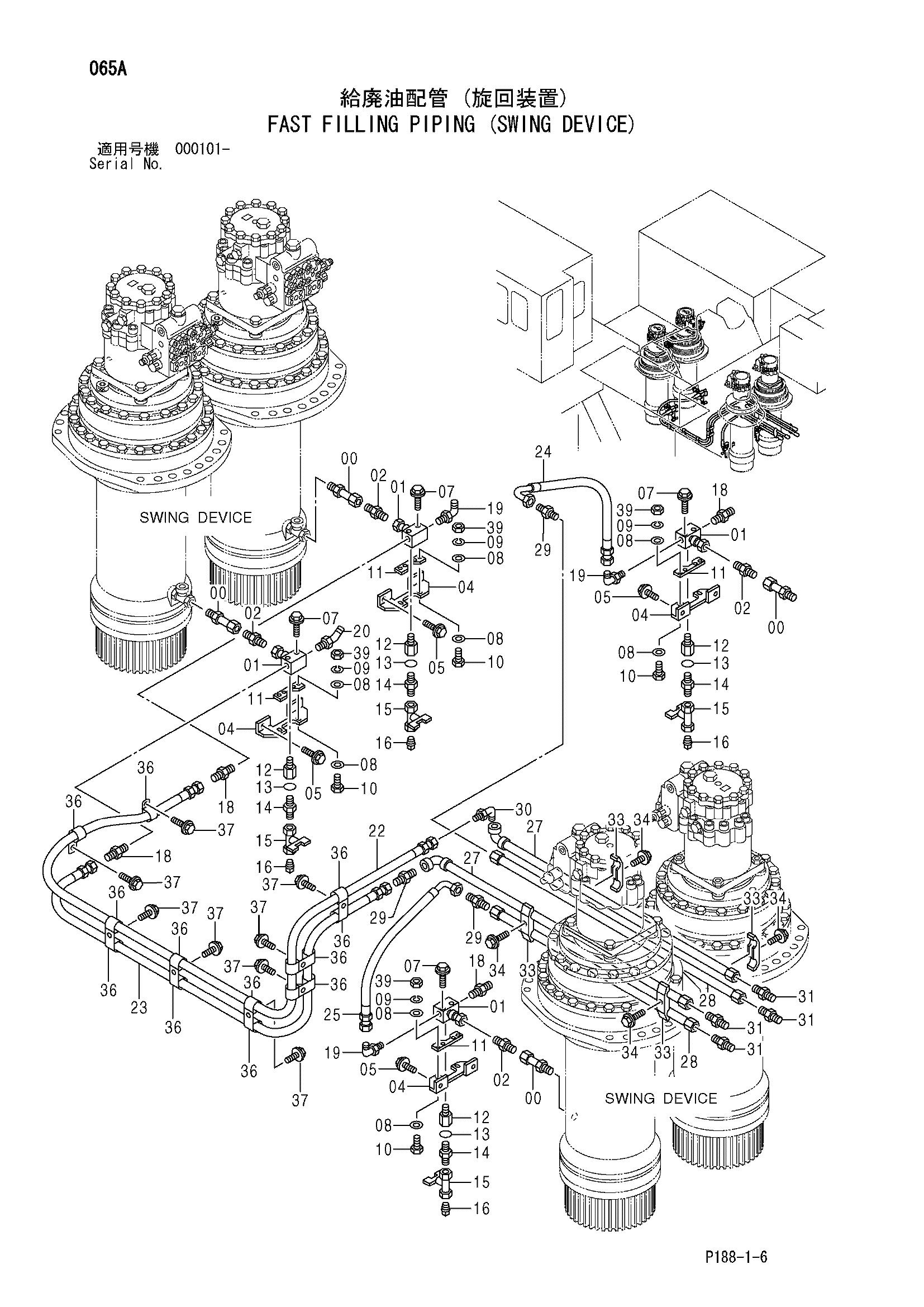

Заводская схема «Быстрый заправка трубопроводы (механизм поворота)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9754352	Трубка	4
01	9754353	Трубка	4
02	A852166	Адаптер	4
02A	4506424	Уплотнительное кольцо	1
04	3089838	Кронштейн	4
05	J011022	Болт с шайбой	8
05	J271025 замена: J901025	Болт с шайбой	8
07	J011080	Болт с шайбой	8
07	J271080 замена: J901080	Болт с шайбой	8
08	A590110	Плоская шайба	16
09	A590910	Пружинная шайба	8
10	J901032 замена: J901035	Болт	8
10	J901035	Болт	8
11	9755092	Кронштейн	4
12	4291184	Адаптер	4
13	4506424	Уплотнительное кольцо	4
14	4208243	Адаптер	4
14A	4506424	Уплотнительное кольцо	1
15	4203434	Шаровой клапан	4
16	94-2025	Пробка	4
18	A852166	Адаптер	4
18A	4506424	Уплотнительное кольцо	1
19	A852366	Угловой штуцер	3
19A	4506424	Уплотнительное кольцо	1
20	A852266	Угловой штуцер	1
20A	4506424	Уплотнительное кольцо	1
22	4432865	Шланг	1
23	4432862	Шланг	1
24	4402662	Шланг	1
25	4310094	Шланг	1
27	9755093	Трубка	2
28	9754351	Трубка	2
29	A852166	Адаптер	3
29A	4506424	Уплотнительное кольцо	1
30	A852366	Угловой штуцер	1
30A	4506424	Уплотнительное кольцо	1
31	A852166	Адаптер	4
31A	4506424	Уплотнительное кольцо	1
33	4053596	Хомут трубки	4
34	J011255	Болт с шайбой	4
34	J271255 замена: J901255	Болт с шайбой	4
36	4192035	Зажим	14
37	J011022	Болт с шайбой	8
37	J271025 замена: J901025	Болт с шайбой	8
39	J950010	Гайка	8
