Топливные трубопроводы (двигатель) — HITACHI EX3600-5

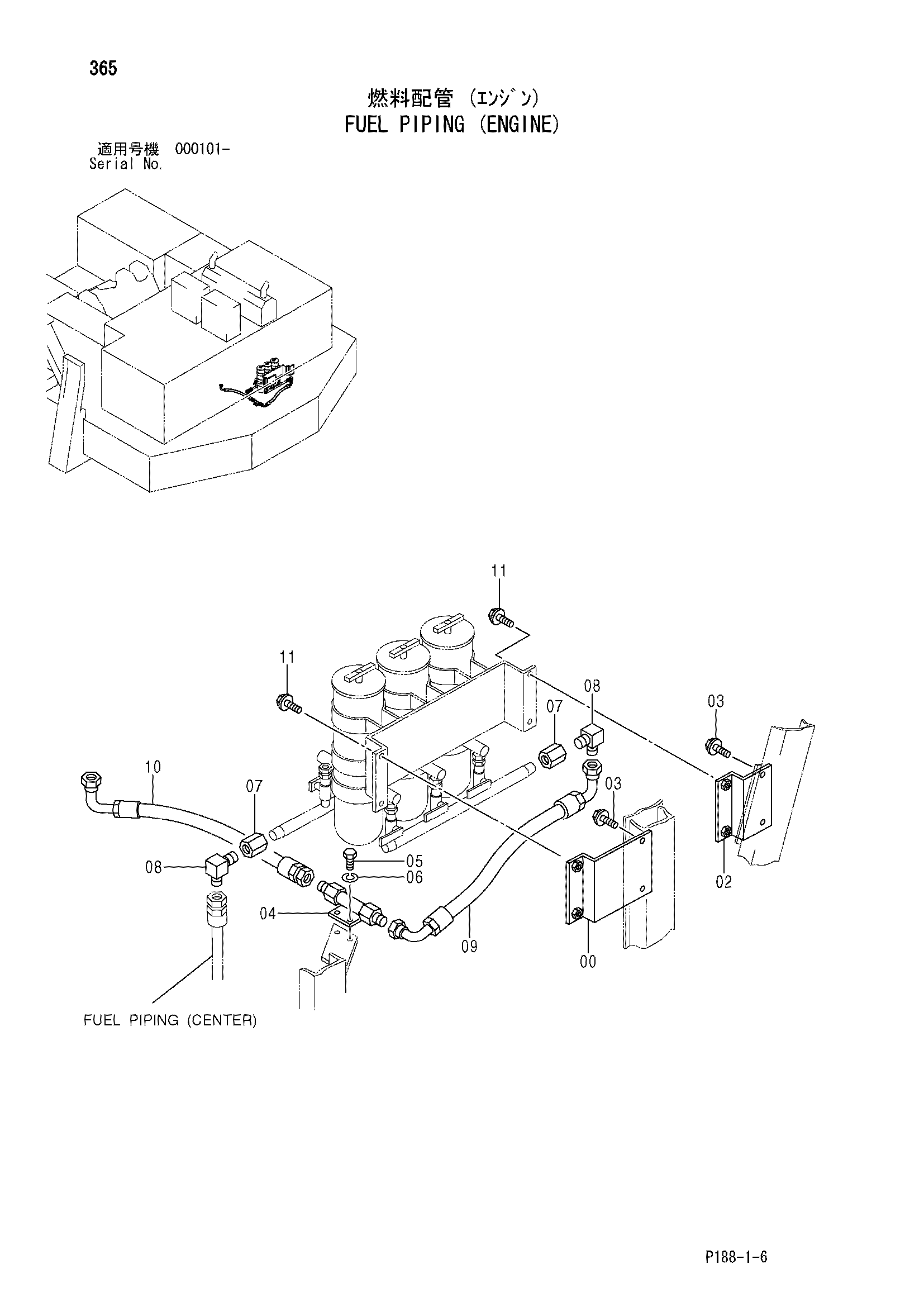

Заводская схема «Топливные трубопроводы (двигатель)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9756614 | Кронштейн | 1 |
| 02 | 9756616 | Кронштейн | 1 |
| 03 | J031030 | Болт с шайбой | 4 |
| 03 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 04 | 9755674 | Трубка | 1 |
| 05 | J901020 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | 4433929 | Разъём S | 2 |
| 08 | 94-1405 | Угловой штуцер | 2 |
| 09 | 4445113 замена: 4485287 | Шланг | 1 |
| 09 | 4485287 | Шланг | 1 |
| 10 | 4445112 замена: 4485184 | Шланг | 1 |
| 10 | 4485184 | Шланг | 1 |
| 11 | J011025 | Болт с шайбой | 4 |
| 11 | J271025 замена: J901025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
