Трубопроводы системы смазки (правый) — HITACHI EX3600-5

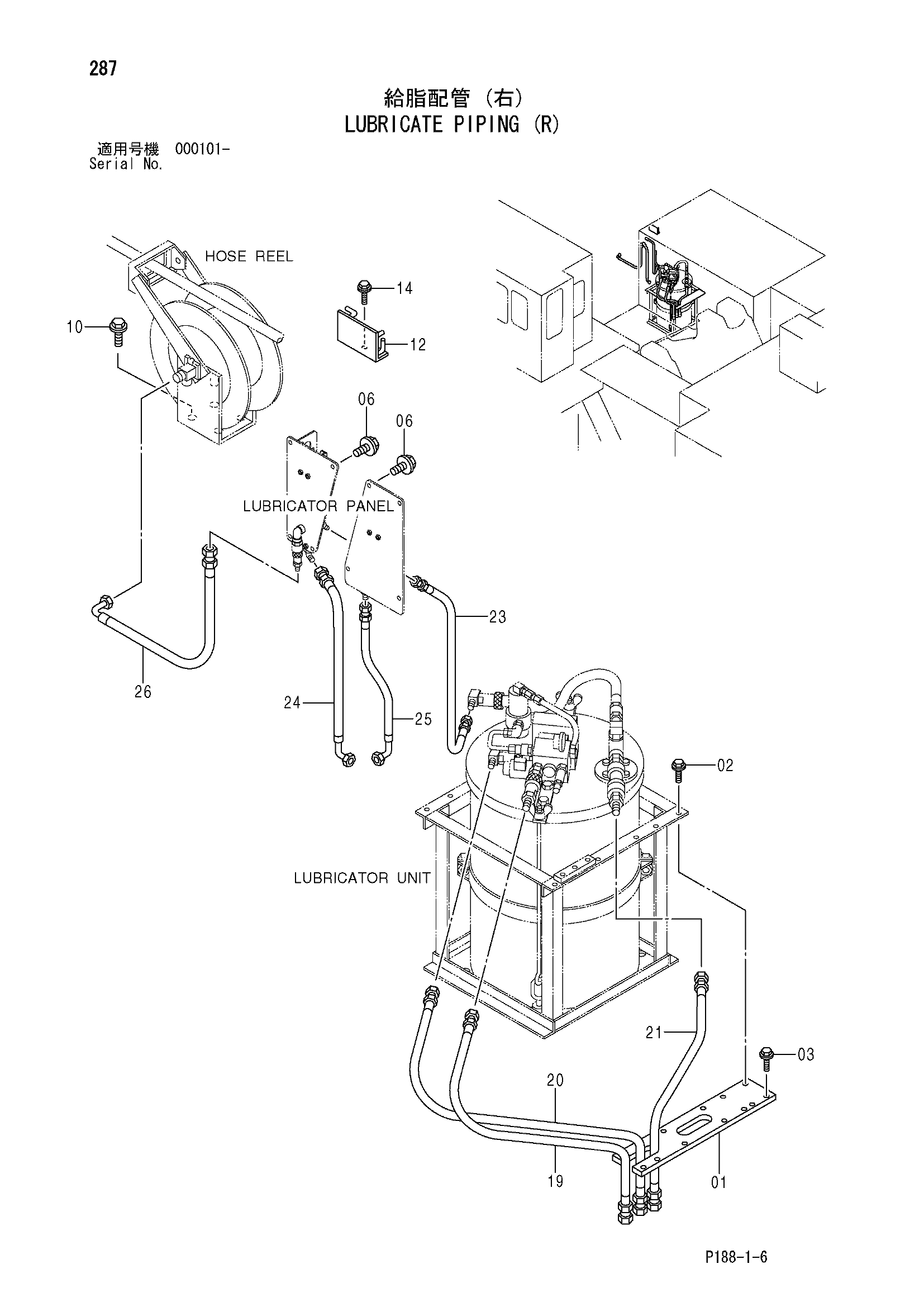

Заводская схема «Трубопроводы системы смазки (правый)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4433367 | Седло винта | 1 |
| 02 | J031230 | Болт с шайбой | 8 |
| 02 | J281230 замена: J901230 | Болт с шайбой | 8 |
| 03 | J031250 | Болт с шайбой | 4 |
| 03 | J281250 замена: J901250 | Болт с шайбой | 4 |
| 06 | J031230 | Болт с шайбой | 8 |
| 06 | J281230 замена: J901230 | Болт с шайбой | 8 |
| 10 | J031050 | Болт с шайбой | 4 |
| 10 | J281050 замена: J901050 | Болт с шайбой | 4 |
| 12 | 8082757 | Кронштейн | 1 |
| 14 | J021055 | Болт с шайбой | 2 |
| 14 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 19 | 4269797 | Шланг | 1 |
| 20 | 4269799 | Шланг | 1 |
| 21 | 4385684 | Шланг | 1 |
| 23 | 4356388 | Шланг | 1 |
| 24 | 4443719 | Шланг | 1 |
| 25 | 4296383 | Шланг | 1 |
| 26 | 4312663 | Шланг (T) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
