Двигатель — HITACHI EX3600-5

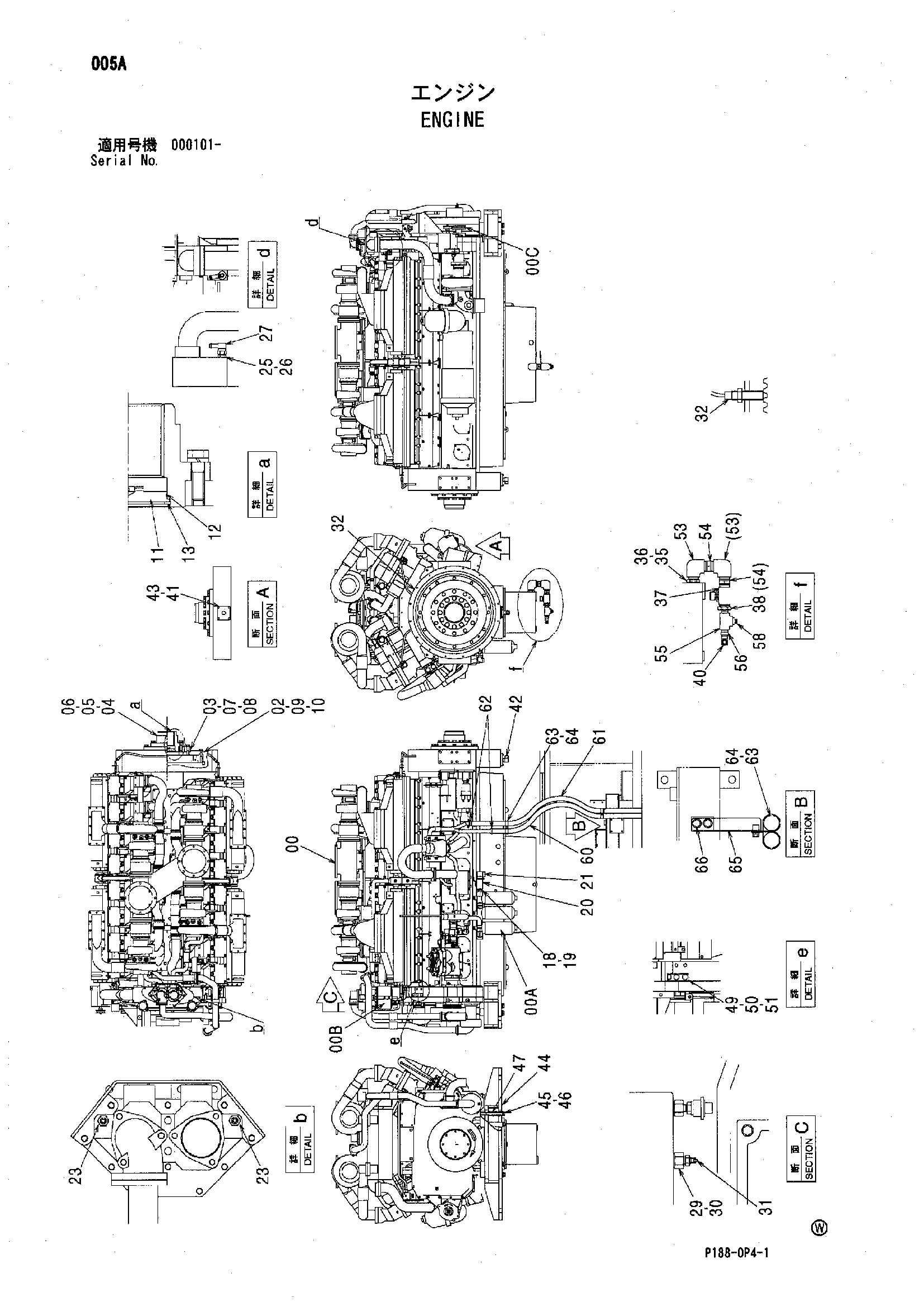

Заводская схема «Двигатель» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4631054 | Двигатель | 1 |
| 00A | 4446815 | Топливный фильтр | 3 |
| 00B | 4460208 | Фильтрующий элемент | 2 |
| 00C | 4649630 | Ремень | 1 |
| 02 | 2052958 | Пластина | 1 |
| 03 | 3106652 | Пластина | 1 |
| 04 | 2044420 | HUB | 1 |
| 05 | J922480 | Болт | 12 |
| 06 | A590924 | Пружинная шайба | 12 |
| 07 | J922090 | Болт | 12 |
| 08 | A590920 | Пружинная шайба | 12 |
| 09 | J921660 | Болт | 12 |
| 10 | A590916 | Пружинная шайба | 12 |
| 11 | 4605879 | Ограничитель | 1 |
| 12 | 4153555 | Уплотнительное кольцо | 1 |
| 13 | 4083426 | Стопорное кольцо | 1 |
| 18 | 4449014 | Адаптер | 1 |
| 19 | 4449071 | Уплотнительное кольцо | 1 |
| 20 | 4393020 | Шаровой клапан | 1 |
| 21 | 94-1407 | Угловой штуцер | 1 |
| 23 | 4453560 | Адаптер | 2 |
| 25 | 4449016 | Адаптер | 1 |
| 26 | 4449076 | Уплотнительное кольцо | 1 |
| 27 | 4453559 | Адаптер | 1 |
| 29 | 4449050 | Переходник | 1 |
| 30 | 4449075 | Уплотнительное кольцо | 1 |
| 31 | 4257129 | Блок | 1 |
| 32 | 4651778 | Датчик | 1 |
| 35 | 4449014 | Адаптер | 1 |
| 36 | 4449071 | Уплотнительное кольцо | 1 |
| 37 | 4393020 | Шаровой клапан | 1 |
| 38 | 94-1912 | Адаптер | 1 |
| 40 | 4156433 | Угловой штуцер | 1 |
| 41 | 4649487 | Пластина | 1 |
| 42 | 94-1405 | Угловой штуцер | 1 |
| 43 | J260825 | Болт с шайбой | 4 |
| 43A | J900825 | Болт | 1 |
| 43B | A590108 | Плоская шайба | 1 |
| 44 | 7048327 | Кронштейн | 1 |
| 45 | J932217 | Болт | 6 |
| 46 | J222022 | Шайба | 6 |
| 47 | 4441692 | Проставка | 6 |
| 49 | 9764998 | Кронштейн | 1 |
| 50 | J901635 | Болт | 2 |
| 51 | J222016 | Шайба | 2 |
| 53 | 94-0621 | Угловой штуцер | 2 |
| 54 | 94-1707 | Адаптер | 2 |
| 55 | 94-0664 | Тройник | 1 |
| 56 | 94-1604 | Переходник | 1 |
| 58 | 94-2026 | Пробка | 1 |
| 60 | 4646049 | Шланг | 1 |
| 61 | 4646050 | Шланг | 1 |
| 62 | 4011675 | Хомут шланга | 2 |
| 63 | 4193848 | Зажим | 4 |
| 64 | J271020 | Болт с шайбой | 2 |
| 64A | J901020 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 65 | 9765159 | Кронштейн | 1 |
| 66 | J271220 | Болт с шайбой | 2 |
| 66A | J901220 | Болт | 1 |
| 66B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
