Пилотные гидролинии (левый): 1 — HITACHI EX3600-5

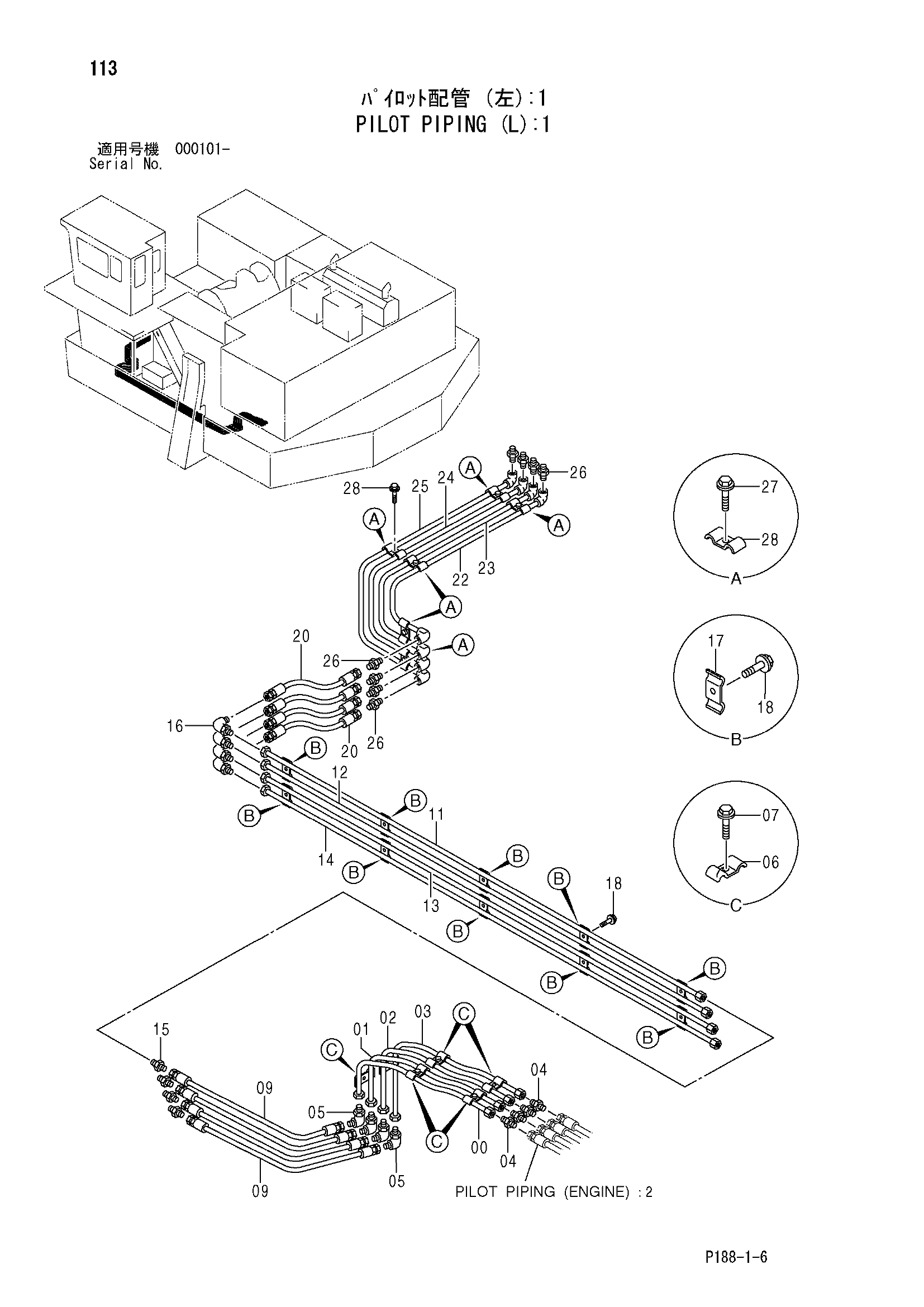

Заводская схема «Пилотные гидролинии (левый): 1» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9754319 | Трубка | 1 |
| 01 | 9754320 | Трубка | 1 |
| 02 | 9754321 | Трубка | 1 |
| 03 | 9754322 | Трубка | 1 |
| 04 | A852133 | Адаптер | 4 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852333 | Угловой штуцер | 4 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4001156 | Хомут трубки | 6 |
| 07 | J011040 | Болт с шайбой | 6 |
| 07 | J271040 замена: J901040 | Болт с шайбой | 6 |
| 09 | 4269834 | Шланг | 4 |
| 11 | 9754323 | Трубка | 1 |
| 12 | 9754324 | Трубка | 1 |
| 13 | 9754325 | Трубка | 1 |
| 14 | 9754326 | Трубка | 1 |
| 15 | A852133 | Адаптер | 4 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852333 | Угловой штуцер | 4 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4001156 | Хомут трубки | 10 |
| 18 | J011040 | Болт с шайбой | 10 |
| 18 | J271040 замена: J901040 | Болт с шайбой | 10 |
| 20 | 4218085 | Шланг | 4 |
| 22 | 9754327 | Трубка | 1 |
| 23 | 9754328 | Трубка | 1 |
| 24 | 9754329 | Трубка | 1 |
| 25 | 9754330 | Трубка | 1 |
| 26 | A852133 | Адаптер | 8 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4001156 | Хомут трубки | 6 |
| 28 | J011040 | Болт с шайбой | 6 |
| 28 | J271040 замена: J901040 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
