Пилотные гидролинии (левый): 4 — HITACHI EX3600-5

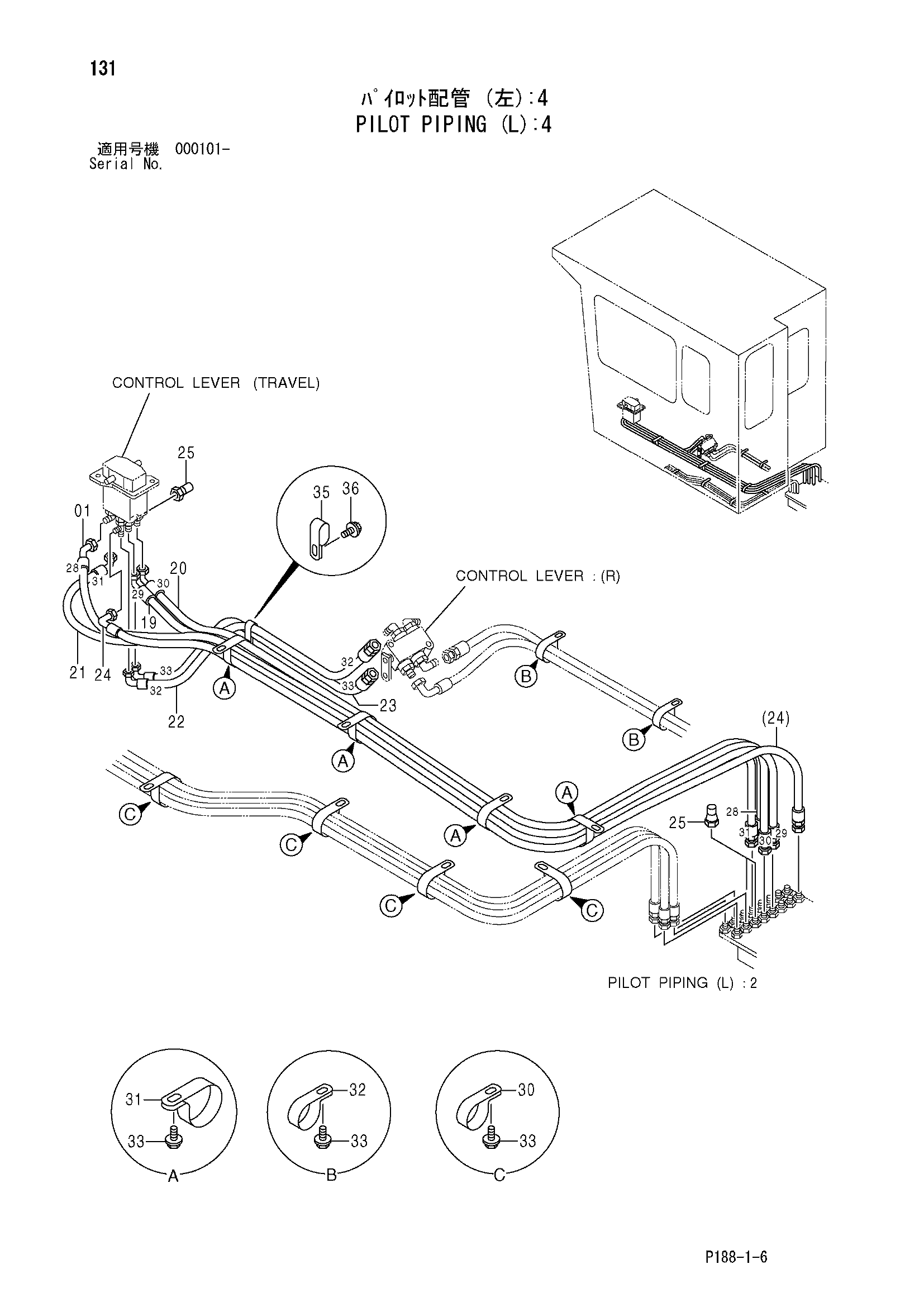

Заводская схема «Пилотные гидролинии (левый): 4» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4353881 | Шланг (28) | 1 |
| 19 | 4353882 | Шланг (29) | 1 |
| 20 | 4353883 | Шланг (30) | 1 |
| 21 | 4353884 | Шланг (31) | 1 |
| 22 | 4353885 | Шланг (32) | 1 |
| 23 | 4353886 | Шланг (33) | 1 |
| 24 | 4239760 | Шланг | 1 |
| 25 | 4223518 | Пробка унион | 3 |
| 30 | 4190265 | Зажим | 4 |
| 30 | 4190264 | Зажим | 4 |
| 31 | 4190265 | Зажим | 4 |
| 31 | 4190291 | Зажим | 4 |
| 32 | 4193816 | Зажим | 2 |
| 33 | J011020 | Болт с шайбой | 13 |
| 33 | J271020 замена: J901020 | Болт с шайбой | 13 |
| 35 | 4190282 | Зажим | 1 |
| 36 | J011020 | Болт с шайбой | 1 |
| 36 | J271020 замена: J901020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
