Масляный трубка(деталь-1) — HITACHI EX3600-5

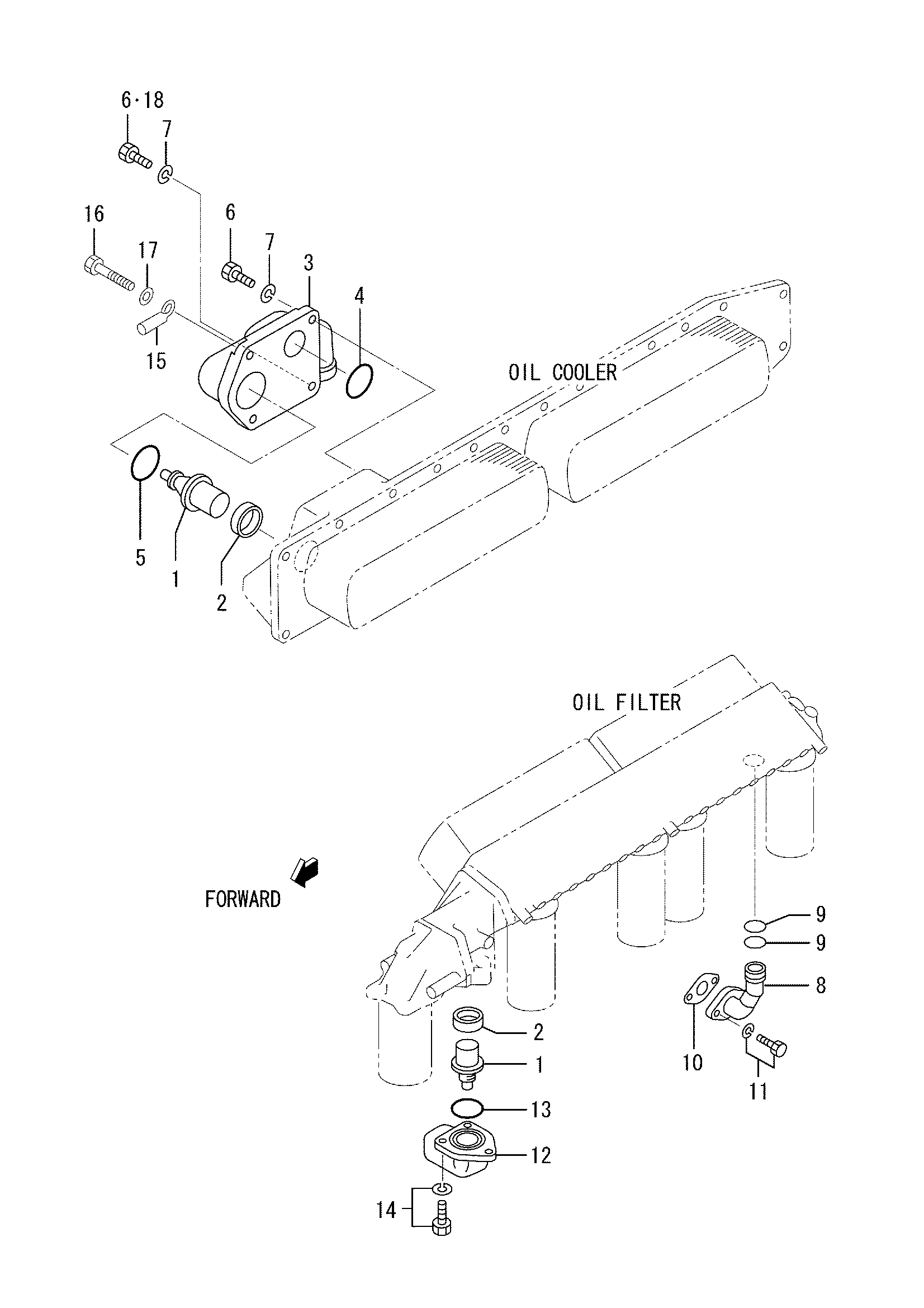

Заводская схема «Масляный трубка(деталь-1)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3773920500 | Термостат, масляный | 2 |
| 2 | H3754600800 | Уплотнение, термостат | 2 |
| 3 | H3773621200 | Разъём, правый | 1 |
| 3 | H3773621202 | Разъём, правый | 1 |
| 3 | H3773621203 | Разъём, правый | 1 |
| 4 | H0550720400 | Уплотнительное кольцо | 1 |
| 5 | H0550720850 | Уплотнительное кольцо | 1 |
| 6 | HF103512100 | Болт | 4 |
| 6 | HF103512100 | Болт | 3 |
| 6 | HF103512100 | Болт | 2 |
| 7 | HF251512000 | Пружинная шайба | 4 |
| 8 | H3773634200 | Трубка, масляный | 1 |
| 9 | H0550720350 | Уплотнительное кольцо | 2 |
| 10 | H3344210200 | Манжета | 1 |
| 10 | H3344220200 | Манжета | 1 |
| 11 | HF180510020 | Болт, W/шайба | 2 |
| 12 | H3773611300 | Разъём, левый | 1 |
| 12 | H3773611301 | Разъём, левый | 1 |
| 13 | H0550720800 | Уплотнительное кольцо | 1 |
| 14 | HF180512025 | Болт, W/шайба | 3 |
| 15 | HF867618120 | Клемма аккумулятор кабина | 1 |
| 16 | H0597812105 | Болт | 1 |
| 17 | HF250012000 | Шайба, плаин | 1 |
| 18 | H3773900900 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
