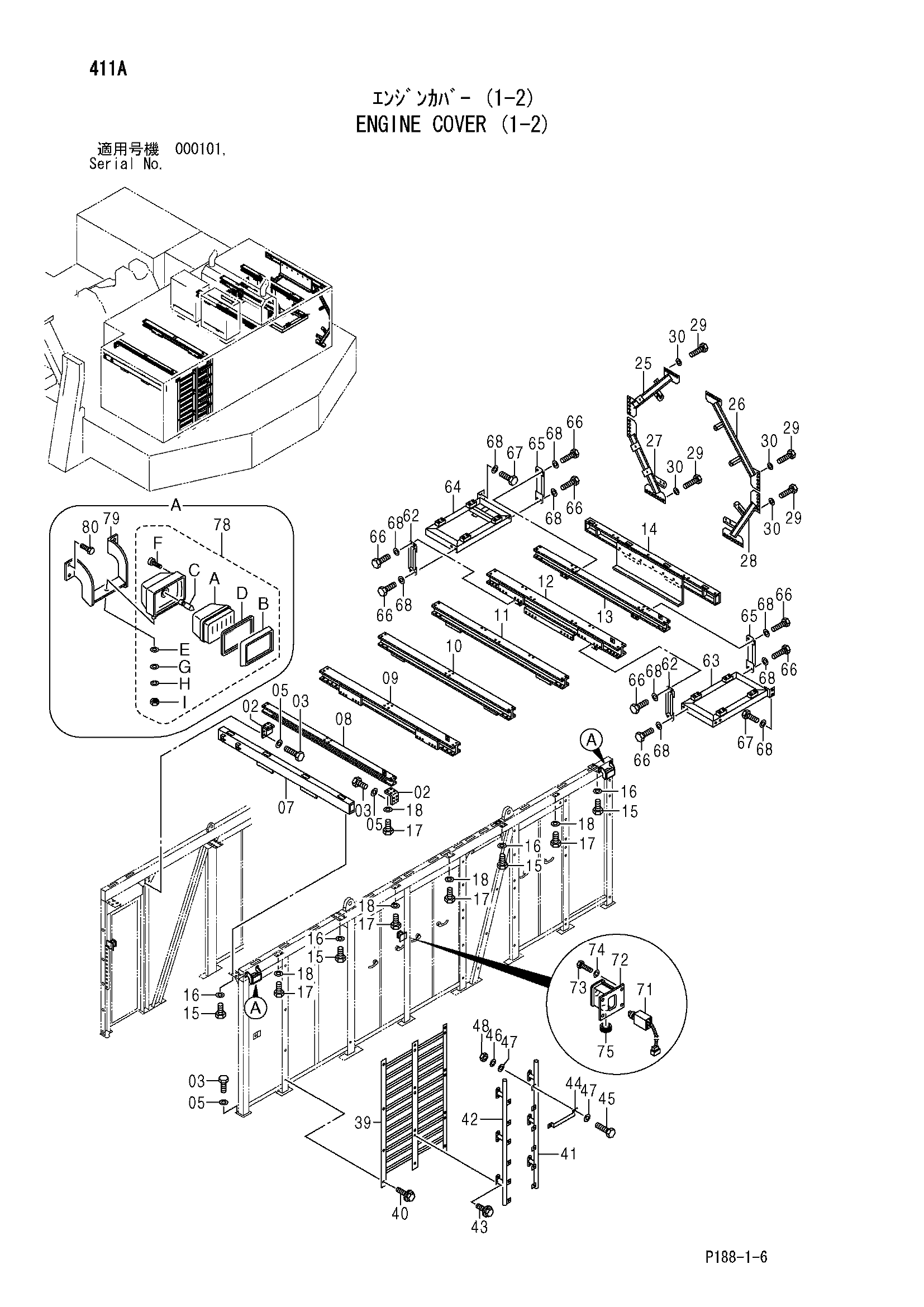

Крышка двигателя (1-2) — HITACHI EX3600-5

Заводская схема «Крышка двигателя (1-2)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	9754344	Кронштейн	2
03	J901640	Болт	36
05	J222016	Шайба	36
07	7038014	Балка	1
08	7038015	Балка	1
09	7038016	Балка	1
10	7038017	Балка	1
11	7038018	Балка	1
12	6019019	Балка	1
13	7038019	Балка	1
14	6019020	Балка	1
15	J901640	Болт	24
16	J222016	Шайба	24
17	J901240	Болт	16
18	J222012	Шайба	16
25	8079230	Стойка	1
26	8079231	Стойка	1
27	8079232	Стойка	1
28	8079233	Стойка	1
29	J921640	Болт	48
30	4087197	Шайба	48
39	8079237	Решётка	1
40	J031035	Болт с шайбой	6
40	J281035 замена: J901035	Болт с шайбой	6
41	8079247	Лестница	1
42	8079248	Лестница	1
43	J021250	Болт с шайбой	12
43	J271250 замена: J901250	Болт с шайбой	12
44	9744601	Трубка	6
45	J901240	Болт	12
46	A590912	Пружинная шайба	12
47	449490	Шайба	24
48	J950012	Гайка	12
62	9754754	Стойка	2
63	7038130	Кронштейн	1
64	7038131	Кронштейн	1
65	9754331	Стойка	2
66	J901640	Болт	16
67	J901630	Болт	8
68	4087197	Шайба	24
71	4283832	Выключатель	1
72	7025746	Короб выключатель	1
73	J900612	Болт	4
74	A590906	Пружинная шайба	4
75	4184582	Резиновая втулка	1
78	4336570	Фара	8
78A	4326801	Ленс блок	1
78B	4326802	Рама	1
78C	4285648	Лампа	1
78D	4326803	Прокладка	1
78E	4307026	Шайба	1
78F	4307027	Винт	4
78G	A590114	Плоская шайба	1
78H	A590914	Пружинная шайба	1
78I	J952014	Гайка	1
79	8059828	Кронштейн	8
80	J021030	Болт с шайбой	32
80	J271025 замена: J901025	Болт с шайбой	32

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
