Крышка двигателя (1-1) — HITACHI EX3600-5

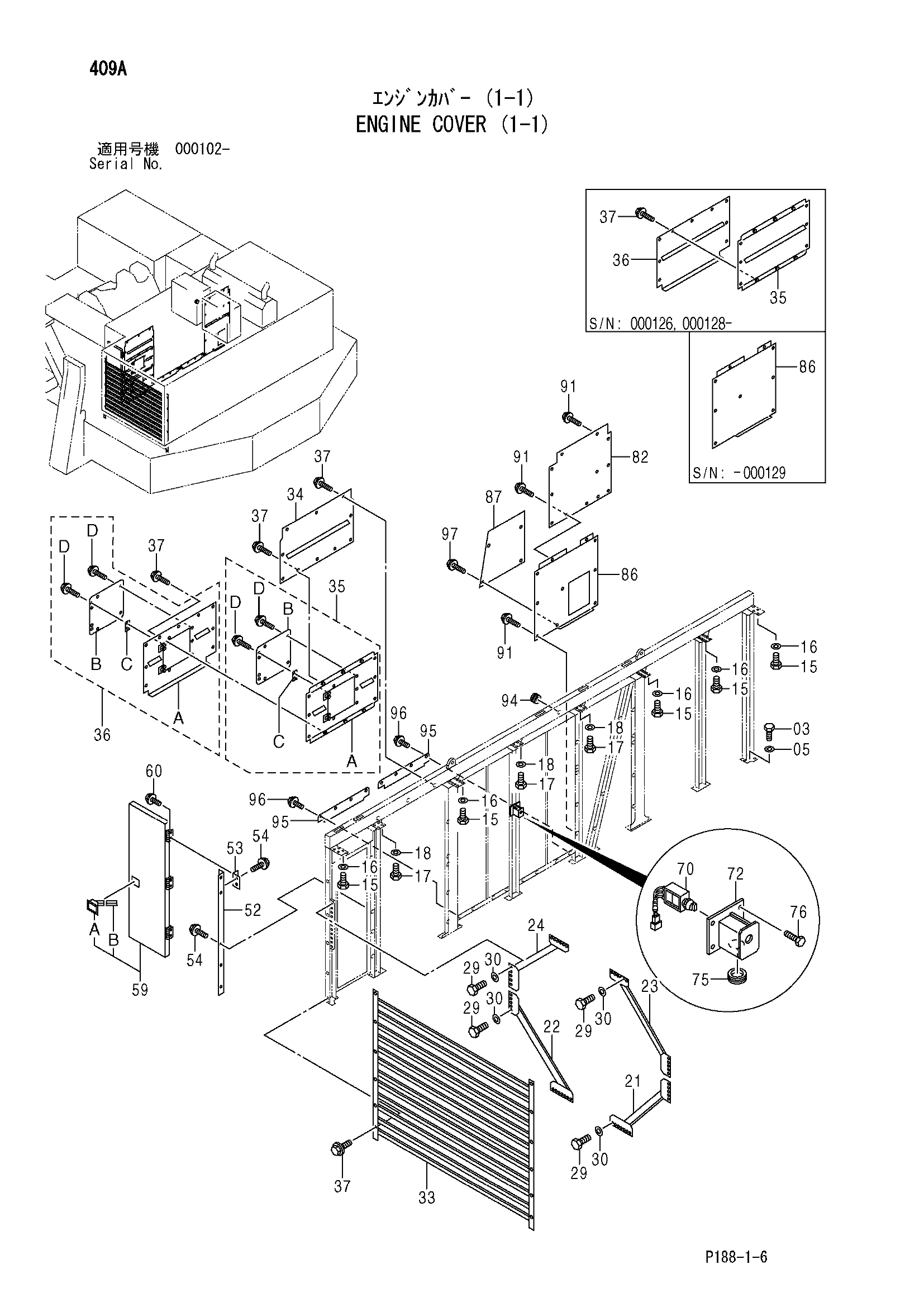

Заводская схема «Крышка двигателя (1-1)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J901650 | Болт | 30 |
| 05 | J222016 | Шайба | 30 |
| 15 | J901640 | Болт | 32 |
| 16 | J222016 | Шайба | 32 |
| 17 | J901240 | Болт | 12 |
| 18 | J222012 | Шайба | 12 |
| 21 | 8079226 | Стойка | 1 |
| 22 | 8079227 | Стойка | 1 |
| 23 | 8079228 | Стойка | 1 |
| 24 | 8079229 | Стойка | 1 |
| 29 | J921640 | Болт | 48 |
| 30 | 4087197 | Шайба | 48 |
| 33 | 8079236 | Решётка | 1 |
| 34 | 8084017 | Крышка | 1 |
| 35 | 8084015 замена: 9236293 | Крышка | 1 |
| 35 | 9236293 | Крышка | 1 |
| 35A | 8095079 | Крышка | 1 |
| 35B | 4613509 | Крышка | 1 |
| 35C | 4615863 | Регулировочная шайба | 2 |
| 35D | J281025 | Болт с шайбой | 9 |
| 35D1 | J901025 | Болт | 1 |
| 35D2 | 4486055 | Шайба | 1 |
| 36 | 8084016 замена: 9236294 | Крышка | 1 |
| 36 | 9236294 | Крышка | 1 |
| 36A | 8095080 | Крышка | 1 |
| 36B | 4613509 | Крышка | 1 |
| 36C | 4615863 | Регулировочная шайба | 2 |
| 36D | J281025 | Болт с шайбой | 9 |
| 36D1 | J901025 | Болт | 1 |
| 36D2 | 4486055 | Шайба | 1 |
| 37 | J031030 | Болт с шайбой | 37 |
| 37 | J281030 замена: J901030 | Болт с шайбой | 37 |
| 52 | 8079318 | Кронштейн | 1 |
| 53 | 9754342 | Кронштейн | 3 |
| 54 | J021030 | Болт с шайбой | 11 |
| 54 | J271030 замена: J901030 | Болт с шайбой | 11 |
| 59 | 4433253 | Дверь | 1 |
| 59A | 4616982 | Блокировка (правый) | 1 |
| 59B | 4364651 | Резиновая прокладка | 1 |
| 60 | J020825 | Болт с шайбой | 6 |
| 60 | J260825 замена: J900825 | Болт с шайбой | 6 |
| 70 | 4449621 | Выключатель | 2 |
| 72 | 7025746 | Короб выключатель | 2 |
| 75 | 4184582 | Резиновая втулка | 2 |
| 76 | J010612 | Болт с шайбой | 8 |
| 76 | J260612 замена: J900612 | Болт с шайбой | 8 |
| 82 | 4453882 | Крышка | 1 |
| 86 | 8084018 замена: 8095975 | Крышка | 1 |
| 86 | 8095975 | Крышка | 1 |
| 87 | 4617514 | Крышка | 1 |
| 91 | J031030 | Болт с шайбой | 20 |
| 91 | J281030 замена: J901030 | Болт с шайбой | 20 |
| 94 | 4184582 | Резиновая втулка | 1 |
| 95 | 4486450 | Крышка | 2 |
| 96 | J031025 | Болт с шайбой | 8 |
| 96 | J281025 замена: J901025 | Болт с шайбой | 8 |
| 97 | J281030 | Болт с шайбой | 4 |
| 97A | J901030 | Болт | 1 |
| 97B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
