Основные гидролинии (3) — HITACHI EX3600-5

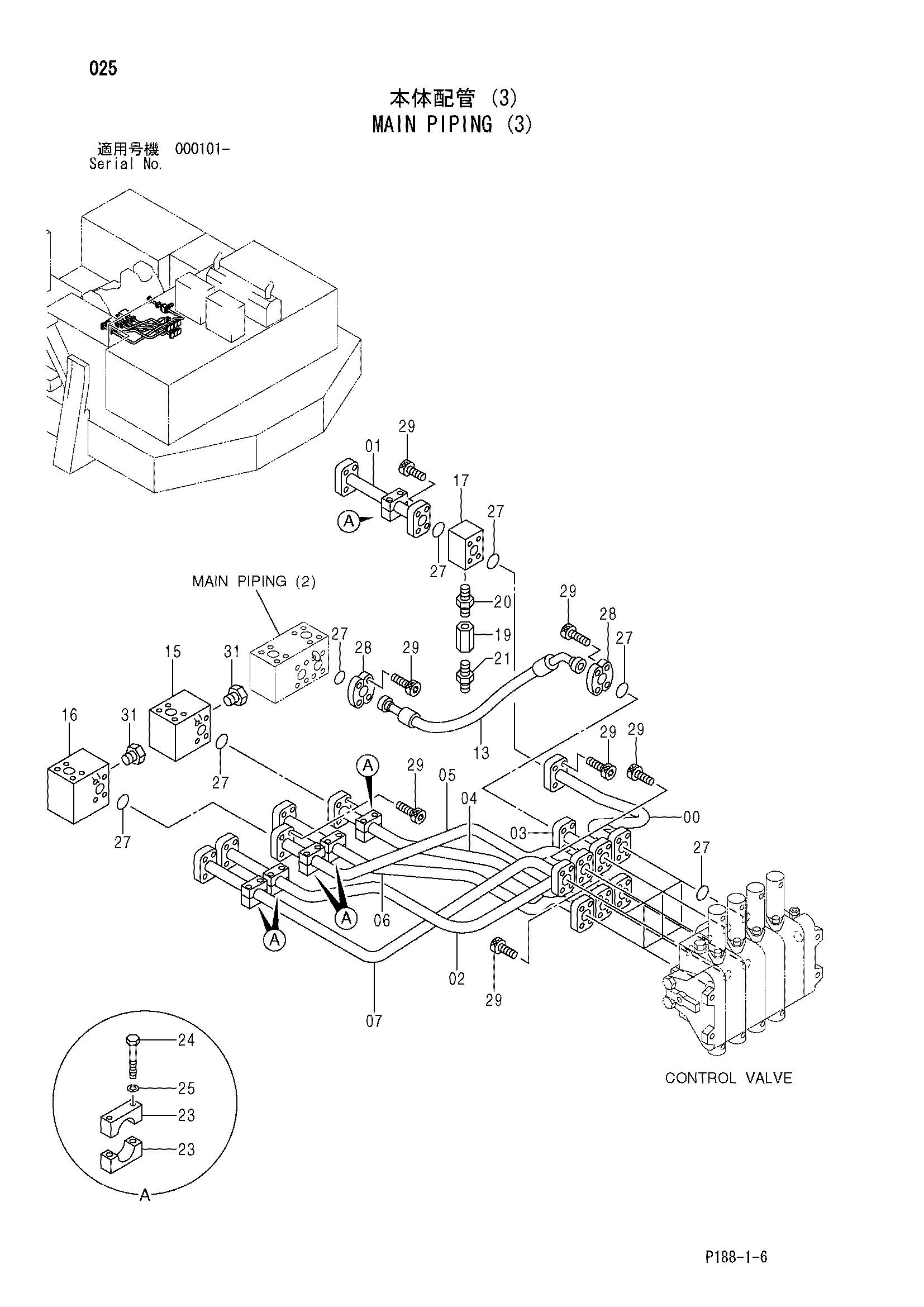

Заводская схема «Основные гидролинии (3)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078325 | Трубка | 1 |
| 01 | 8078326 | Трубка | 1 |
| 02 | 8078311 | Трубка | 1 |
| 03 | 8063195 | Трубка | 1 |
| 04 | 8078316 | Трубка | 1 |
| 05 | 8078313 | Трубка | 1 |
| 06 | 8078317 | Трубка | 1 |
| 07 | 8078310 | Трубка | 1 |
| 13 | 4429738 | Шланг | 1 |
| 15 | 3087933 | Блок | 1 |
| 16 | 3087934 | Блок | 1 |
| 17 | 4430019 | Блок | 1 |
| 19 | 4163096 | Обратный клапан | 1 |
| 20 | 4184837 | Адаптер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4208659 | Адаптер | 1 |
| 23 | 4357265 | Хомут трубки | 12 |
| 24 | J901402 | Болт | 12 |
| 25 | A590914 | Пружинная шайба | 12 |
| 27 | 4292385 | Уплотнительное кольцо | 13 |
| 28 | 4169565 | Разъёмный фланец | 4 |
| 29 | M342065 | Болт с внутренним шестигранником | 52 |
| 31 | 4154694 | Пробка | 2 |
| 31A | 4037888 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
