Базовый в сборе — HITACHI EX3600-5

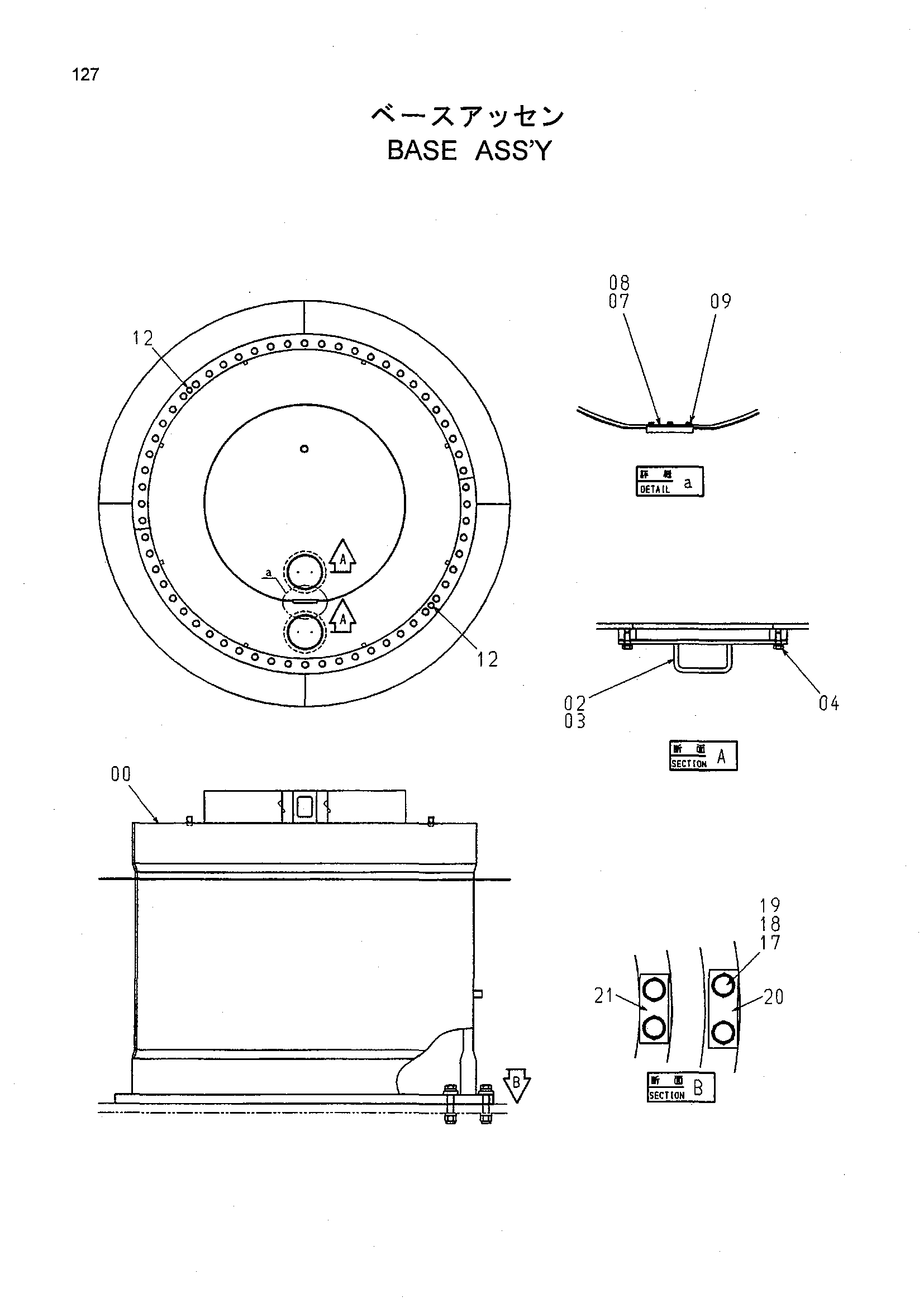

Заводская схема «Базовый в сборе» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6010274 | Базовый | 1 |
| 02 | 8035803 | Крышка | 1 |
| 03 | 4184943 | Прокладка | 1 |
| 04 | J011230 | Болт с шайбой | 6 |
| 07 | 4189930 | Крышка | 1 |
| 08 | 4189931 | Прокладка | 1 |
| 09 | J011020 | Болт с шайбой | 8 |
| 12 | 4185488 | Установочный штифт | 2 |
| 17 | 4250017 | Болт | 96 |
| 18 | 4187302 | Шайба | 192 |
| 19 | 4450548 | U-образная гайка | 96 |
| 20 | 4249901 | Ограничитель | 24 |
| 21 | 4249902 | Ограничитель | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
