Проставка в сборе — HITACHI EX3600-5

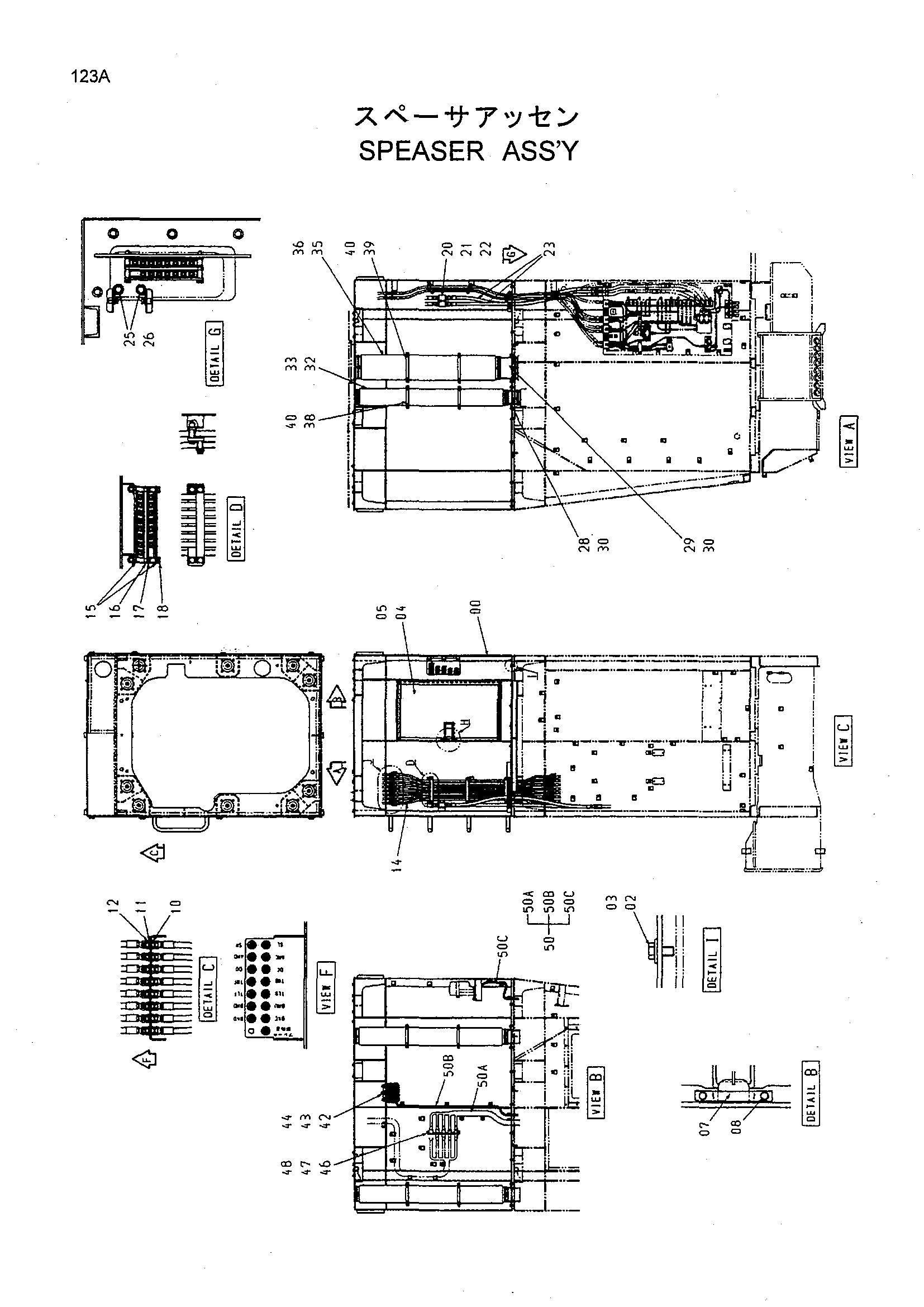

Заводская схема «Проставка в сборе» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J921225 | Болт | 32 |
| 03 | 4249324 | Шайба | 32 |
| 04 | 4488839 | Дверь | 1 |
| 05 | J010820 | Болт с шайбой | 4 |
| 07 | 9746777 | Ограничитель | 1 |
| 08 | J010816 | Болт с шайбой | 2 |
| 10 | 4202532 | Адаптер | 15 |
| 11 | A590914 | Пружинная шайба | 15 |
| 12 | 4202531 | Гайка | 15 |
| 14 | 4286502 | Шланг | 15 |
| 15 | 4198619 | Хомут | 6 |
| 16 | 9759439 | Хомут | 3 |
| 17 | J011065 | Болт с шайбой | 6 |
| 18 | J011050 | Болт с шайбой | 6 |
| 20 | 4480086 | Блок | 1 |
| 21 | J011065 | Болт с шайбой | 2 |
| 22 | A852166 | Адаптер | 4 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4480082 | Шланг | 2 |
| 25 | 4192035 | Зажим | 2 |
| 26 | J021025 | Болт с шайбой | 2 |
| 28 | 8089408 | Соединение шланг | 3 |
| 29 | 8089409 | Соединение шланг | 1 |
| 30 | J021025 | Болт с шайбой | 8 |
| 32 | 4385010 | Шланг: воздушный | 3 |
| 33 | 4245194 | Хомут шланга | 6 |
| 35 | 4422327 | Шланг: воздушный | 1 |
| 36 | 4397538 | Хомут шланга | 2 |
| 38 | 4353353 | Хомут | 6 |
| 39 | 4480138 | Хомут | 2 |
| 40 | J011025 | Болт с шайбой | 16 |
| 42 | 4336570 | Фара | 1 |
| 43 | 4422175 | Пластина | 1 |
| 44 | J031030 | Болт с шайбой | 2 |
| 46 | 4480085 | Кронштейн | 1 |
| 47 | J021035 | Болт с шайбой | 3 |
| 48 | J460316 | Винт: с шайбой | 15 |
| 50 | 4480135 | Жгут проводов | 1 |
| 50A | 1030734 | Жгут проводов | 1 |
| 50B | 4480108 | Жгут проводов | 1 |
| 50C | 3096133 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
