Крышка двигателя (2) — HITACHI EX3600-5

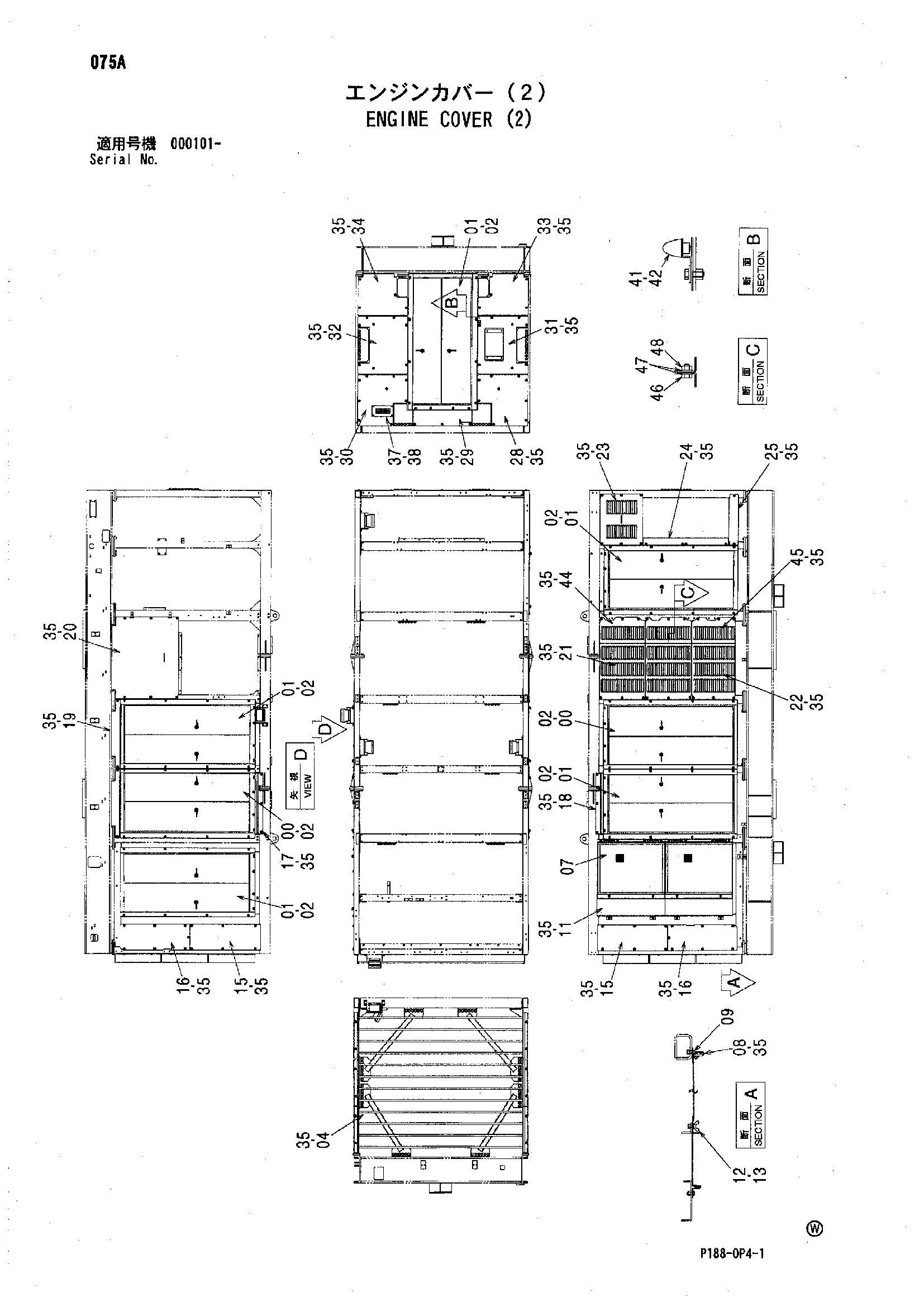

Заводская схема «Крышка двигателя (2)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9248589 | Дверь | 2 |
| 01 | 9248590 | Дверь | 5 |
| 02 | J281035 | Болт с шайбой | 70 |
| 02A | J901035 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 04 | 9764107 | Решётка | 3 |
| 07 | 7047945 | Сетка | 2 |
| 08 | 8099962 | Кронштейн | 2 |
| 09 | J260820 | Болт с шайбой | 8 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | 8099736 | Крышка | 2 |
| 12 | M361030 | Болт винг | 4 |
| 13 | J217083 | Шайба | 4 |
| 15 | 8099711 | Крышка | 2 |
| 16 | 4632892 | Крышка | 2 |
| 17 | 8099732 | Крышка | 1 |
| 18 | 8099712 | Крышка | 1 |
| 19 | 3104327 | Крышка | 2 |
| 20 | 8099694 | Крышка | 1 |
| 21 | 3104310 | Крышка | 2 |
| 22 | 3104311 | Крышка | 1 |
| 23 | 8092492 | Крышка | 1 |
| 24 | 4453849 | Крышка | 1 |
| 25 | 4632956 | Крышка | 1 |
| 28 | 4632743 | Крышка | 1 |
| 29 | 8099593 | Крышка | 1 |
| 30 | 8099590 | Крышка | 1 |
| 31 | 8099592 | Крышка | 1 |
| 32 | 8099589 | Крышка | 1 |
| 33 | 8099591 | Крышка | 1 |
| 34 | 8099588 | Крышка | 1 |
| 35 | J281030 | Болт с шайбой | 141 |
| 35A | J901030 | Болт | 1 |
| 35B | 4486055 | Шайба | 1 |
| 37 | 8092489 | Крышка | 1 |
| 38 | J271025 | Болт с шайбой | 4 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 41 | 9764506 | Кронштейн | 1 |
| 42 | 4371411 | Ограничитель резиновый | 1 |
| 44 | 3105982 | Крышка | 2 |
| 45 | 3105975 | Крышка | 1 |
| 46 | J921020 | Болт | 9 |
| 47 | A590110 | Плоская шайба | 18 |
| 48 | J950010 | Гайка | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
