Вентилятор привод (радиатор) — HITACHI EX3600-5

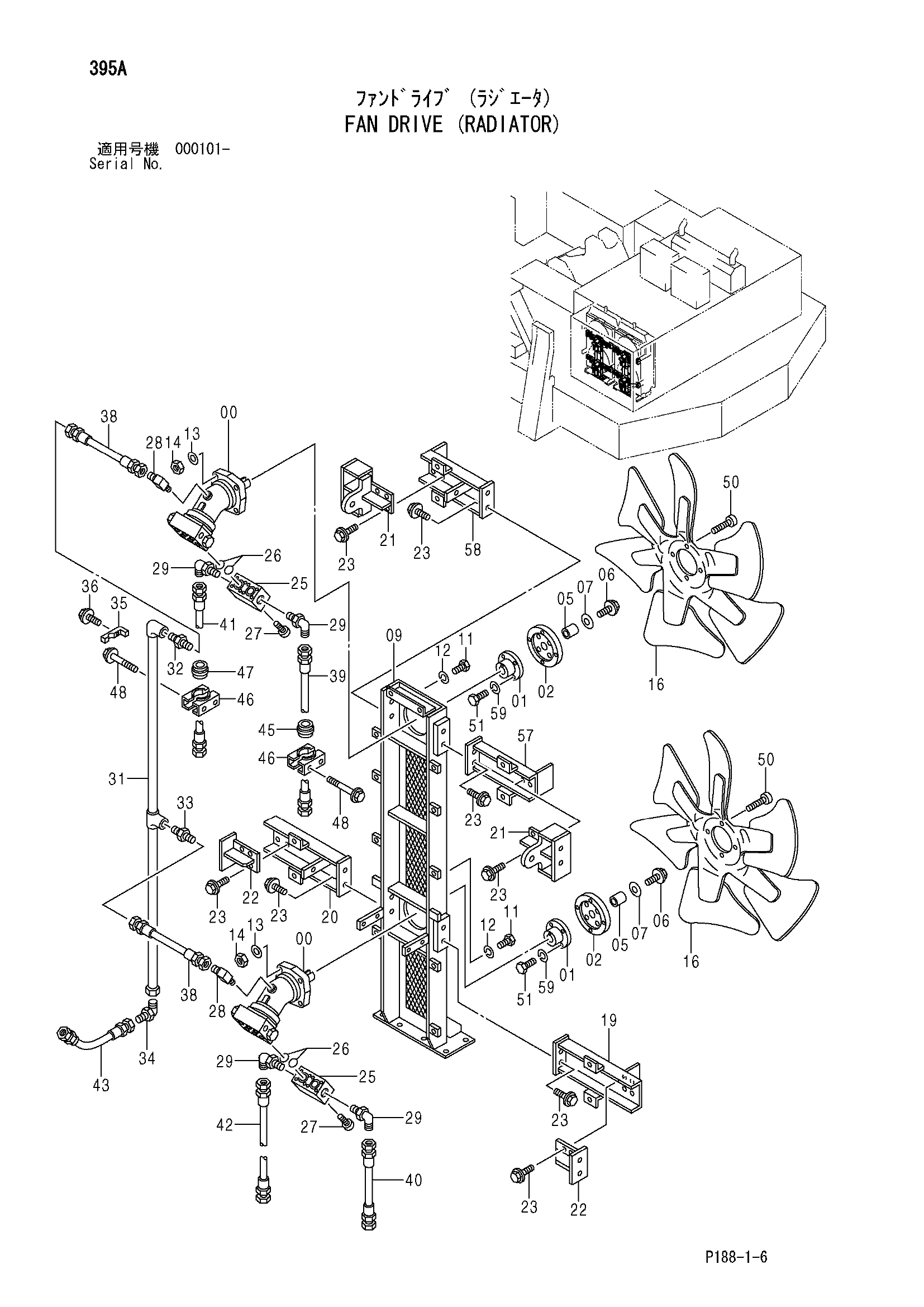

Заводская схема «Вентилятор привод (радиатор)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4429581	Гидромотор	2
01	4439263	Муфта	2
02	4439262	Муфта	2
05	4432531	Проставка	2
06	J041255	Болт с шайбой	2
06	J271255 замена: J901255	Болт с шайбой	2
07	4249324	Шайба	2
09	6019008	Кронштейн	1
11	J901250	Болт	8
12	A590912	Пружинная шайба	8
13	A590112	Плоская шайба	8
14	J950012	Гайка	8
16	4433254	Вентилятор	2
19	8078443	Кронштейн	1
20	8079119	Кронштейн	1
21	8082659	Кронштейн	2
22	8078442	Кронштейн	2
23	J021240	Болт с шайбой	24
23	J271240 замена: J901240	Болт с шайбой	24
25	3088640	Блок	2
26	4153532	Уплотнительное кольцо	4
27	M341065	Болт с внутренним шестигранником	16
28	A852322	Угловой штуцер	2
28A	957366	Уплотнительное кольцо	1
29	A852366	Угловой штуцер	4
29A	4506424	Уплотнительное кольцо	1
31	8079235	Трубка	1
32	4200468	Адаптер	1
32A	4509180	Уплотнительное кольцо	1
33	A852122	Адаптер	1
33A	957366	Уплотнительное кольцо	1
34	4219345	Угловой штуцер	1
34A	4509180	Уплотнительное кольцо	1
35	4138227	Хомут трубки	2
36	J021050	Болт с шайбой	2
36	J271050 замена: J901050	Болт с шайбой	2
38	4433473	Шланг	2
39	4433263	Шланг	1
40	4436785	Шланг	1
41	4433264	Шланг	1
42	4433262	Шланг	1
43	4433365	Шланг	1
45	4407307	Втулка	1
46	4189932	Хомут	2
47	4192411	Втулка	1
48	J021000	Болт с шайбой	4
48	J271000 замена: J901000	Болт с шайбой	4
50	M341036	Болт с внутренним шестигранником	8
51	J921030	Болт	8
57	8082666	Кронштейн	1
58	8082664	Кронштейн	1
59	A590910	Пружинная шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
