Масляный трубка(деталь-2) — HITACHI EX3600-5

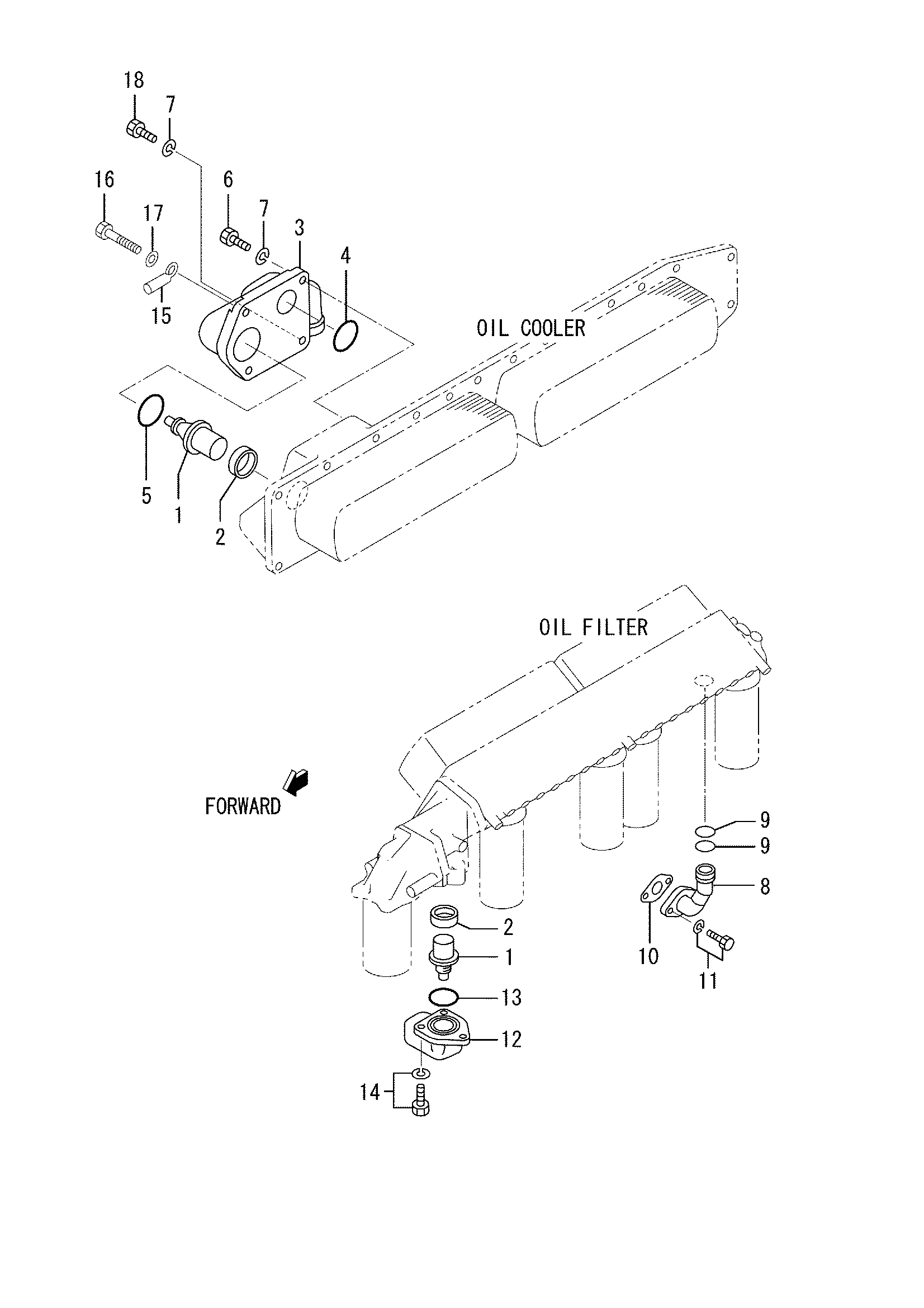

Заводская схема «Масляный трубка(деталь-2)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3783607100 | Трубка, масляный правый | 1 |
| 2 | H3783625200 | Трубка, масляный | 2 |
| 3 | HF180510016 | Болт, W/шайба | 2 |
| 4 | H3623600700 | Манжета | 4 |
| 4 | H3623610700 | Манжета | 4 |
| 4 | H35C3602900 | Манжета | 4 |
| 5 | HF200510040 | Болт, W/шайба | 6 |
| 6 | HF200510045 | Болт, W/шайба | 2 |
| 7 | H3783625900 | Разъём, дренажный | 4 |
| 7 | H3783625901 | Разъём, дренажный | 4 |
| 7 | H3783625901 | Разъём, дренажный | 2 |
| 8 | H0550720250 | Уплотнительное кольцо | 8 |
| 8 | H0550720250 | Уплотнительное кольцо | 4 |
| 9 | HF103510080 | Болт | 4 |
| 9 | HF103510080 | Болт | 2 |
| 10 | HF180510025 | Болт, W/шайба | 4 |
| 10 | HF180510025 | Болт, W/шайба | 2 |
| 11 | HF251510000 | Пружинная шайба | 4 |
| 11 | HF251510000 | Пружинная шайба | 6 |
| 12 | H3783626100 | Трубка, масляный правый | 1 |
| 12 | H3783636100 | Трубка, масляный правый | 1 |
| 13 | H3783636200 | Трубка, масляный левый | 1 |
| 13 | H3783646200 | Трубка, масляный левый | 1 |
| 14 | HF180508020 | Болт, W/шайба | 2 |
| 15 | H3783636600 | Трубка, дренажный правый | 1 |
| 15 | H0577005100 | Шланг, резиновый | 1 |
| 15 | H0577005090 | Шланг, резиновый | 1 |
| 16 | H3783636700 | Трубка, дренажный левый | 1 |
| 16 | H0577005100 | Шланг, резиновый | 1 |
| 16 | H0577005094 | Шланг, резиновый | 1 |
| 17 | H3783656402 | Трубка, масляный правый | 1 |
| 17 | H3783666400 | Трубка, масляный правый | 1 |
| 17 | H3783676400 | Трубка, масляный правый | 1 |
| 18 | H3783666302 | Трубка, масляный левый | 1 |
| 18 | H3783676300 | Трубка, масляный левый | 1 |
| 18 | H3783686300 | Трубка, масляный левый | 1 |
| 18 | H3783607600 | Трубка, масляный левый | 1 |
| 19 | H3783607300 | Трубка, масляный левый | 1 |
| 19 | H3783607301 | Трубка, масляный левый | 1 |
| 20 | H3783303500 | Кронштейн | 1 |
| 21 | H3783303600 | Кронштейн | 1 |
| 22 | HF115510055 | Болт | 4 |
| 23 | HF251510000 | Пружинная шайба | 4 |
| 24 | H0550720300 | Уплотнительное кольцо | 2 |
| 25 | H3783600100 | Трубка, дренажный правый | 1 |
| 26 | H3783600200 | Трубка, дренажный левый | 1 |
| 27 | H0550710300 | Уплотнительное кольцо | 4 |
| 28 | HF115510025 | Болт | 2 |
| 29 | HF103510025 | Болт | 4 |
| 29 | HF103510025 | Болт | 3 |
| 30 | HF250010000 | Шайба, плаин | 1 |
| 31 | HF103510030 | Болт | 1 |
| 32 | H3783606800 | Стойка | 1 |
| 32 | H3783616800 | Стойка | 1 |
| 33 | HF180508014 | Болт, W/шайба | 1 |
| 34 | H0537922012 | Трубка, спирал | 2 |
| 34 | H0537923024 | Трубка, спирал | 2 |
| 35 | H0531800300 | Лента, зажим | 4 |
| 36 | H3783616800 | Стойка, масляный трубка | 1 |
| 37 | HF180508014 | Болт, W/шайба | 2 |
| 38 | H3783607700 | Стойка | 1 |
| 39 | H3773700700 | Разъём | 1 |
| 40 | H3773700800 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
