Питатель устройство — HITACHI EX3600-5

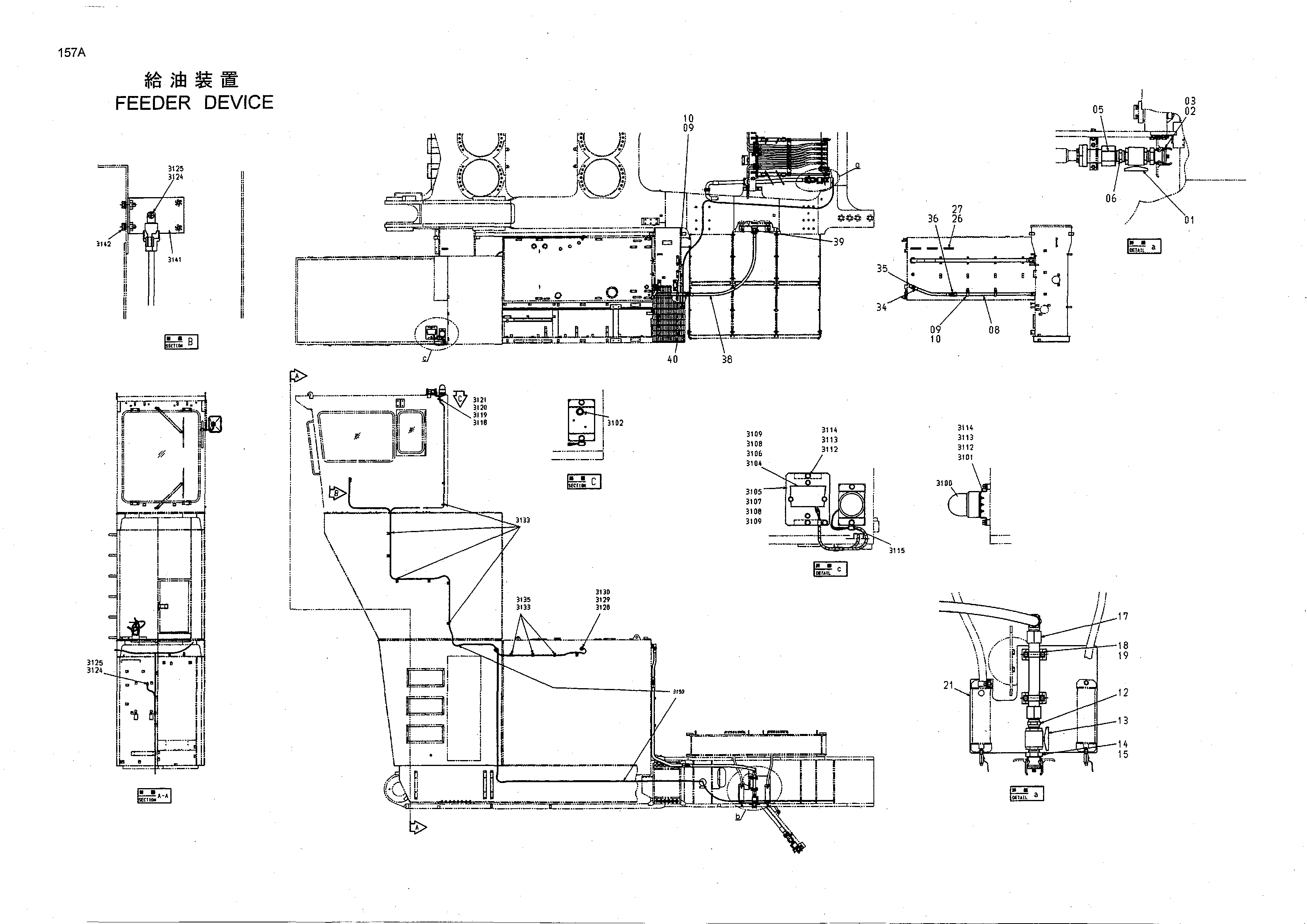

Заводская схема «Питатель устройство» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4049927	Клапан	1
02	4484497	Быстросъёмное устройство	1
03	4484499	Колпачок	1
05	8091679	Трубка	1
06	94-1707	Адаптер	1
08	8091051	Трубка	1
09	4053697	Хомут трубки	3
10	J011280	Болт с шайбой	3
12	94-1707	Адаптер	1
13	4484488	Шаровой клапан	1
14	4484497	Быстросъёмное устройство	1
15	4484499	Колпачок	1
17	9760556	Трубка	1
18	4342723	Хомут трубки	4
19	J011295	Болт с шайбой	4
21	8090877	Кронштейн	1
26	8033923	Указатель уровня	3
26A	4100967	Болт	2
27	449558	Уплотнительная шайба	12
3100	4230937	Патлите	1
3101	4235958	Кронштейн	1
3102	94-2816	Резиновая втулка	1
3104	4179752	Зуммер	1
3105	4483688	Пластина	1
3106	J901000	Болт	2
3107	J901016	Болт	2
3108	A590910	Пружинная шайба	4
3109	A590110	Плоская шайба	4
3112	J901225	Болт	4
3113	A590912	Пружинная шайба	4
3114	A590112	Плоская шайба	4
3115	4190261	Зажим	1
3118	4190261	Зажим	4
3119	J901020	Болт	4
3120	A590910	Пружинная шайба	4
3121	A590110	Плоская шайба	4
3124	4414207	Реле	2
3125	J460512	Винт с шайбой	2
3128	4259787	Выключатель уровень	1
3129	4336875	Кронштейн	1
3130	J021025	Болт с шайбой	1
3133	4190261	Зажим	35
3135	J021025	Болт с шайбой	6
3141	9757080	Кронштейн	1
3142	J020620	Болт с шайбой	2
3150	4601523	Жгут проводов	1
34	4485169	Шланг	1
35	94-1407	Угловой штуцер	1
36	94-1307	Адаптер	1
38	4600698	Шланг	1
39	94-1407	Угловой штуцер	1
40	94-1307	Адаптер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
