Топливный бак — HITACHI EX3600-5

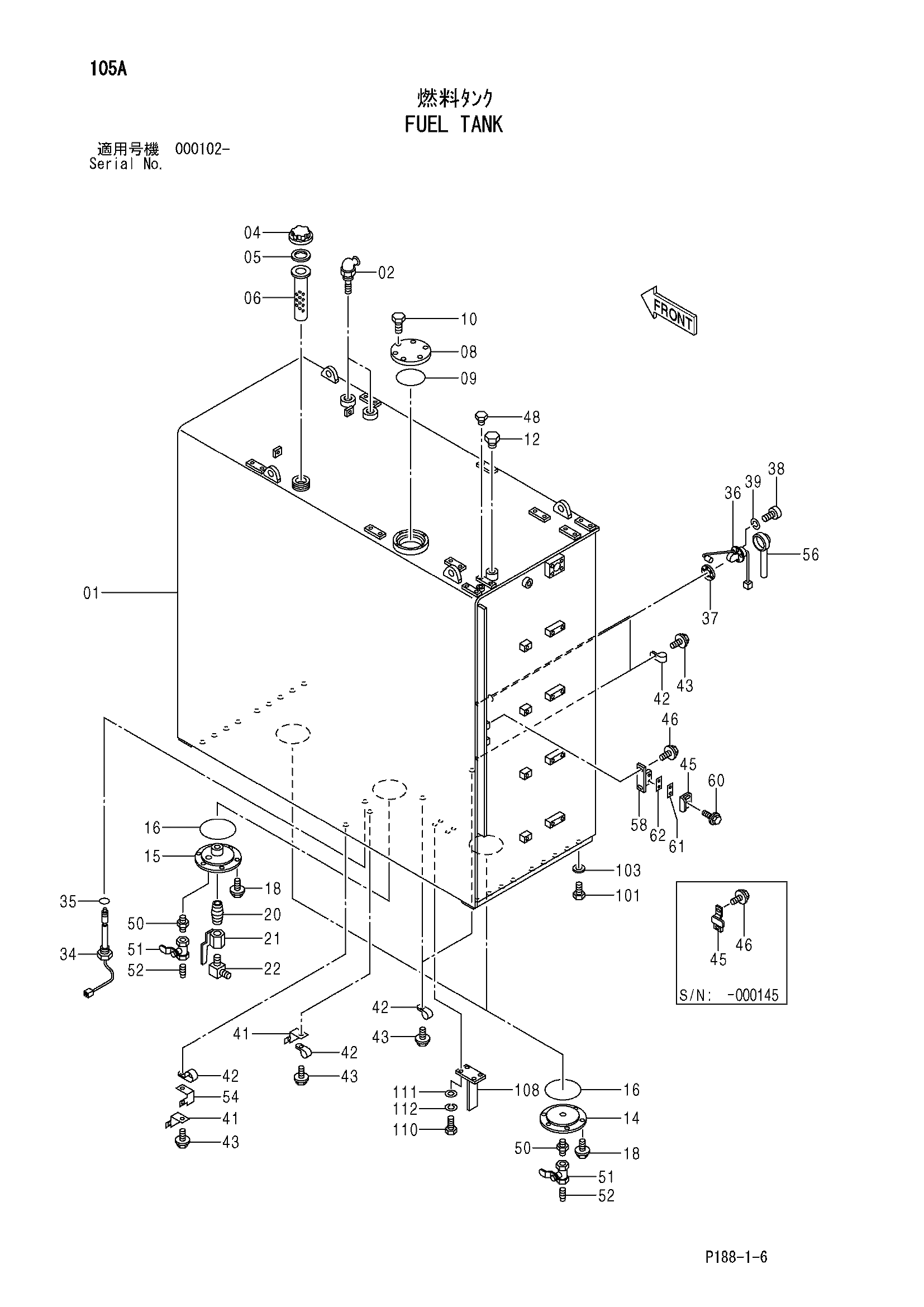

Заводская схема «Топливный бак» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5007628	Топливный бак	1
02	4178744	Клапан	2
04	3502384 замена: 3108295	Колпачок	1
04	3108295	Колпачок	1
05	4031285	Манжета резиновый	1
06	4188368	Сетчатый фильтр	1
08	4346695	Крышка	1
09	A810165	Уплотнительное кольцо	1
10	J011025	Болт с шайбой	6
10	J271025 замена: J901025	Болт с шайбой	6
12	4154694	Пробка	1
12A	4037888	Уплотнительное кольцо	1
14	4390046	Крышка	2
15	9754298	Крышка	1
16	A810220	Уплотнительное кольцо	3
18	J011230	Болт с шайбой	18
18	J271230 замена: J901230	Болт с шайбой	18
20	94-1707	Адаптер	1
21	4393020	Шаровой клапан	1
22	94-1407	Угловой штуцер	1
34	4296637	Выключатель уровень	1
35	4506424	Уплотнительное кольцо	1
36	4192881	Поплавок	1
37	4504289 замена: 4269607	Манжета	1
37	4269607	Манжета	1
38	M430510	Винт	5
39	A590905	Пружинная шайба	5
41	4336875	Кронштейн	2
42	4190261	Зажим	6
43	J011020	Болт с шайбой	6
43	J271020 замена: J901020	Болт с шайбой	6
45	9750231 замена: 4639521	Ограничитель	1
45	4639521	Ограничитель	1
46	J020816	Болт с шайбой	2
46	J260816 замена: J900816	Болт с шайбой	2
48	A885003	Пробка	1
48A	4509180	Уплотнительное кольцо	1
50	94-1702	Адаптер	3
51	4209782	Шаровой клапан	3
52	94-2023	Пробка	3
54	4257159	Кронштейн	1
56	4207240	Колпачок	1
58	9764679	Кронштейн	1
60	J260830	Болт с шайбой	2
60A	J900830	Болт	1
60B	A590108	Плоская шайба	1
61	4639523	Регулировочная шайба 1.6mm	3
62	4639524	Регулировочная шайба 3.2mm	1
101	J833370	Болт	18
103	4083438	Шайба	18
108	8079241	Кронштейн	1
110	J901225	Болт	4
111	A590112	Плоская шайба	4
112	A590912	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
