Насос пилотные гидролинии (1-3) — HITACHI EX3600-5

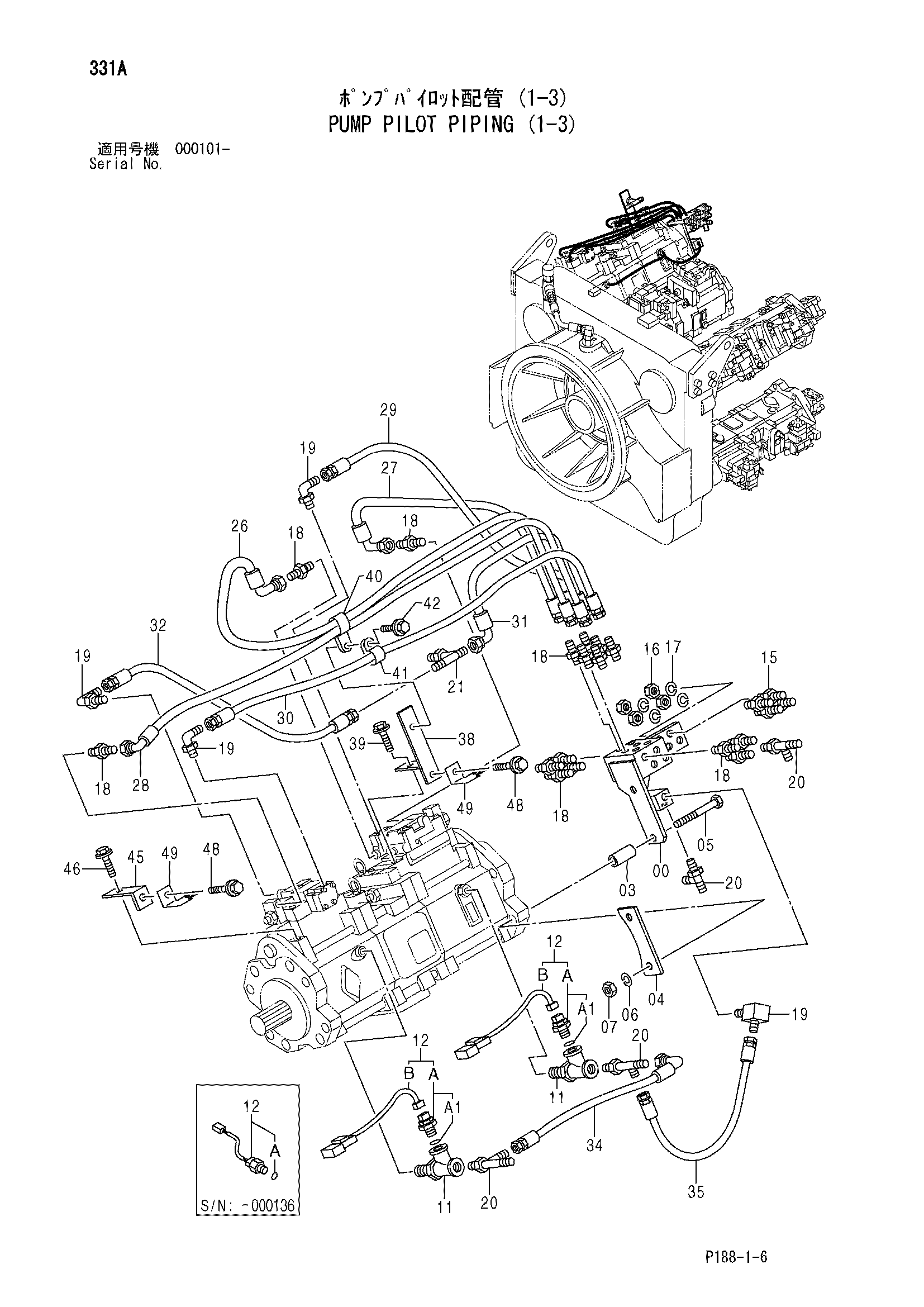

Заводская схема «Насос пилотные гидролинии (1-3)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8078572	Коллектор	1
03	4347147	Проставка	2
04	4347154	Пластина	1
05	J901080	Болт	2
06	A590910	Пружинная шайба	2
07	J950010	Гайка	2
11	4365983	Тройник	2
11A	4506424	Уплотнительное кольцо	1
12	4335020 замена: 4630577	Датчик	2
12A	955656	Уплотнительное кольцо	1
12	4630577 замена: 4670681	Датчик	2
12A	4623904 замена: 4670726	Датчик	1
12A1	955656	Уплотнительное кольцо	1
12B	4634963	Жгут проводов	1
12	4670681	Датчик	2
12A	4670726	Датчик	1
12A1	955656	Уплотнительное кольцо	1
12B	4634963	Жгут проводов	1
15	4248117	Адаптер	4
16	4209198	Гайка	4
17	A590912	Пружинная шайба	4
18	A852122	Адаптер	16
18A	957366	Уплотнительное кольцо	1
19	A852322	Угловой штуцер	4
19A	957366	Уплотнительное кольцо	1
20	A852422	Тройник	4
20A	957366	Уплотнительное кольцо	1
21	A852522	Тройник	1
21A	957366	Уплотнительное кольцо	1
26	4214464	Шланг	1
27	4313241	Шланг	1
28	4276961	Шланг (PP)	1
29	4224471	Шланг	1
30	4313090	Шланг (R2)	1
31	4313240	Шланг	1
32	4246327	Шланг	1
34	4313241	Шланг	1
35	4274960	Шланг (B43)	1
38	9755084	Кронштейн	1
39	J011220	Болт с шайбой	1
39	J271220 замена: J901220	Болт с шайбой	1
40	4190292	Зажим	1
41	4190275	Зажим	1
42	J021030	Болт с шайбой	1
42	J271030 замена: J901030	Болт с шайбой	1
45	9749779	Кронштейн	1
46	J011220	Болт с шайбой	1
46	J271220 замена: J901220	Болт с шайбой	1
48	J011025	Болт с шайбой	2
48	J271025 замена: J901025	Болт с шайбой	2
49	4257159	Кронштейн	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
