Двигатель крепление — HITACHI EX3600-5

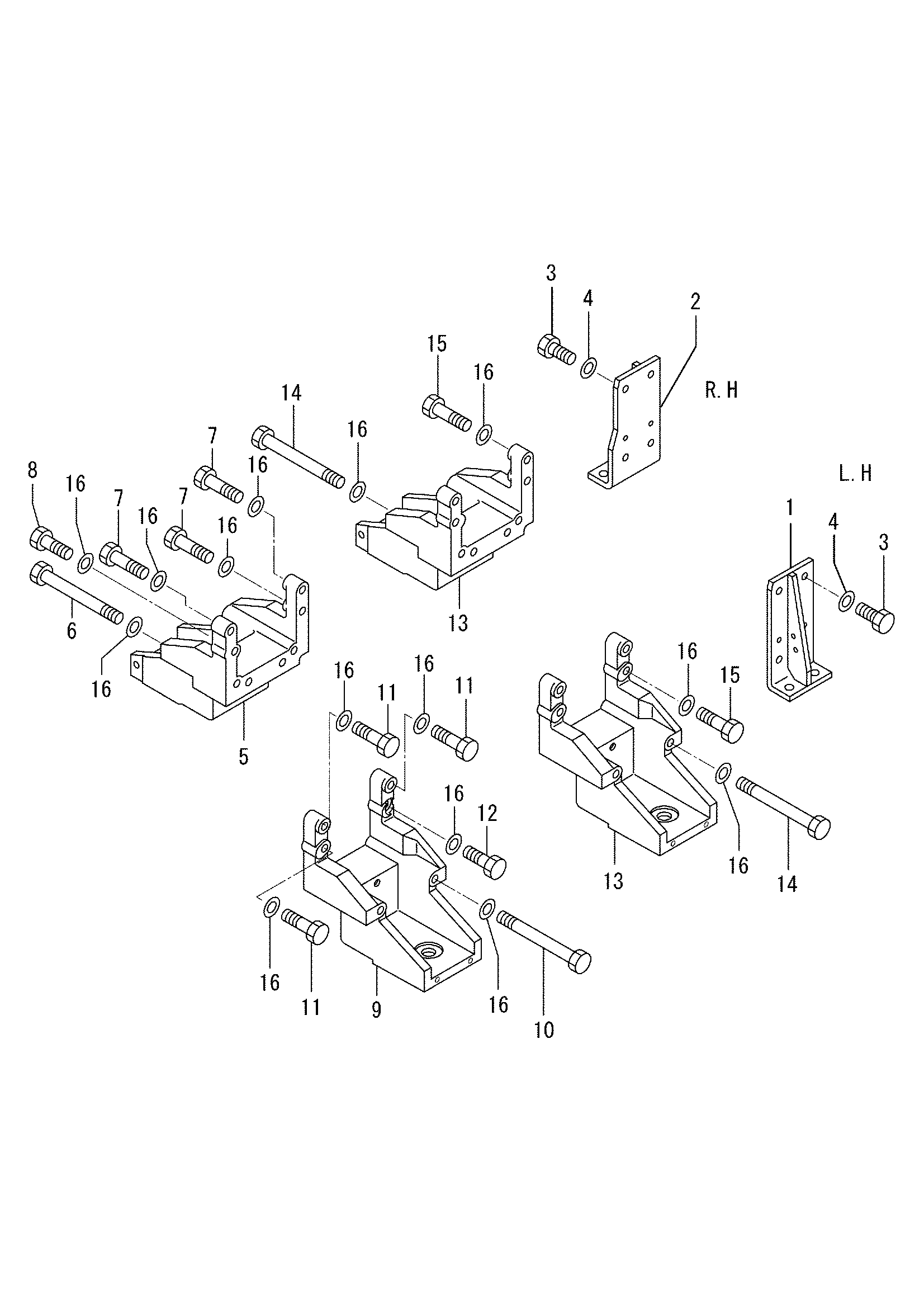

Заводская схема «Двигатель крепление» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3771422101 | Кронштейн, крепление левый | 1 |
| 1 | H3771432100 | Кронштейн, крепление левый | 1 |
| 2 | H3771412201 | Кронштейн, крепление правый | 1 |
| 2 | H3771422200 | Кронштейн, крепление правый | 1 |
| 3 | HF103520050 | Болт | 8 |
| 3 | HF103520045 | Болт | 8 |
| 4 | H3340102600 | Шайба | 8 |
| 5 | H3781413200 | Кронштейн, крепление FR | 1 |
| 5 | H3781413201 | Кронштейн, крепление FR | 1 |
| 6 | H0597820290 | Болт | 2 |
| 7 | HF103520080 | Болт | 3 |
| 8 | HF103520065 | Болт | 1 |
| 9 | H3781413300 | Кронштейн, крепление FR | 1 |
| 9 | H3781413301 | Кронштейн, крепление FR | 1 |
| 10 | H0597820290 | Болт | 2 |
| 11 | HF103520080 | Болт | 3 |
| 12 | HF103520070 | Болт | 1 |
| 13 | H3781413100 | Кронштейн, крепление | 2 |
| 13 | H3781413101 | Кронштейн, крепление | 2 |
| 14 | H0597820290 | Болт | 4 |
| 15 | HF103520080 | Болт | 8 |
| 16 | H3340102600 | Шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
