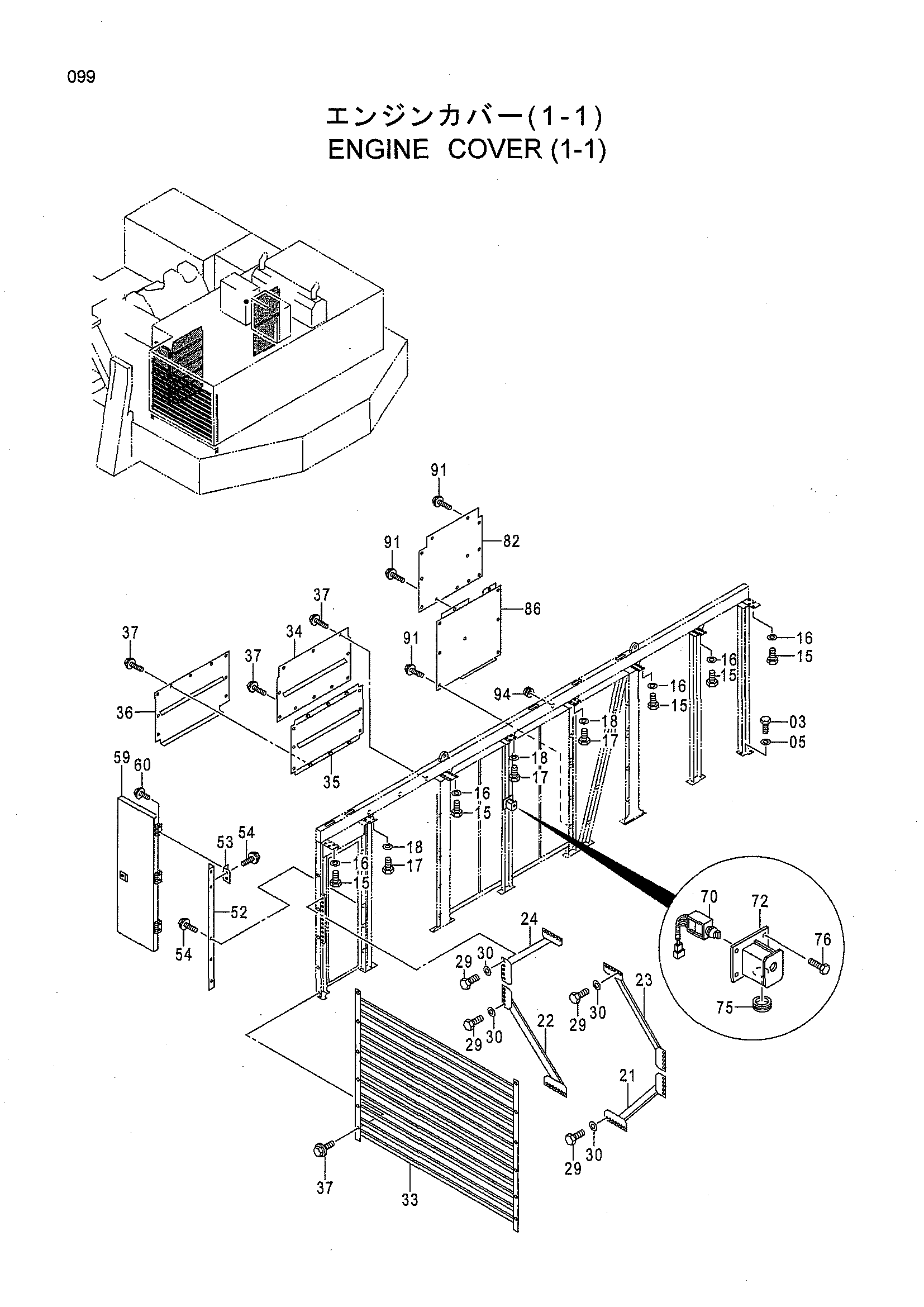

Крышка двигателя (1-1) — HITACHI EX3600-5
Заводская схема «Крышка двигателя (1-1)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J901650 | Болт | 30 |
| 05 | J222016 | Шайба | 30 |
| 15 | J901640 | Болт | 32 |
| 16 | J222016 | Шайба | 32 |
| 17 | J901240 | Болт | 12 |
| 18 | J222012 | Шайба | 12 |
| 21 | 8079226 | Стойка | 1 |
| 22 | 8079227 | Стойка | 1 |
| 23 | 8079228 | Стойка | 1 |
| 24 | 8079229 | Стойка | 1 |
| 29 | J921640 | Болт | 48 |
| 30 | 4087197 | Шайба | 48 |
| 33 | 8079236 | Решётка | 1 |
| 34 | 4487632 | Крышка | 1 |
| 35 | 4487633 | Крышка | 1 |
| 36 | 4487634 | Крышка | 1 |
| 37 | J031030 | Болт с шайбой | 37 |
| 52 | 8079318 | Кронштейн | 1 |
| 53 | 9754342 | Кронштейн | 3 |
| 54 | J021030 | Болт с шайбой | 11 |
| 59 | 4487631 | Дверь | 1 |
| 60 | J020825 | Болт с шайбой | 6 |
| 70 | 4449621 | Выключатель | 2 |
| 72 | 7025746 | Короб выключатель | 2 |
| 75 | 4184582 | Резиновая втулка | 2 |
| 76 | J010612 | Болт с шайбой | 8 |
| 82 | 4487635 | Крышка | 1 |
| 86 | 4487638 | Крышка | 1 |
| 91 | J031030 | Болт с шайбой | 20 |
| 94 | 4184582 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
