Гидроцилиндр рукояти <погрузчик> — HITACHI EX3600-5

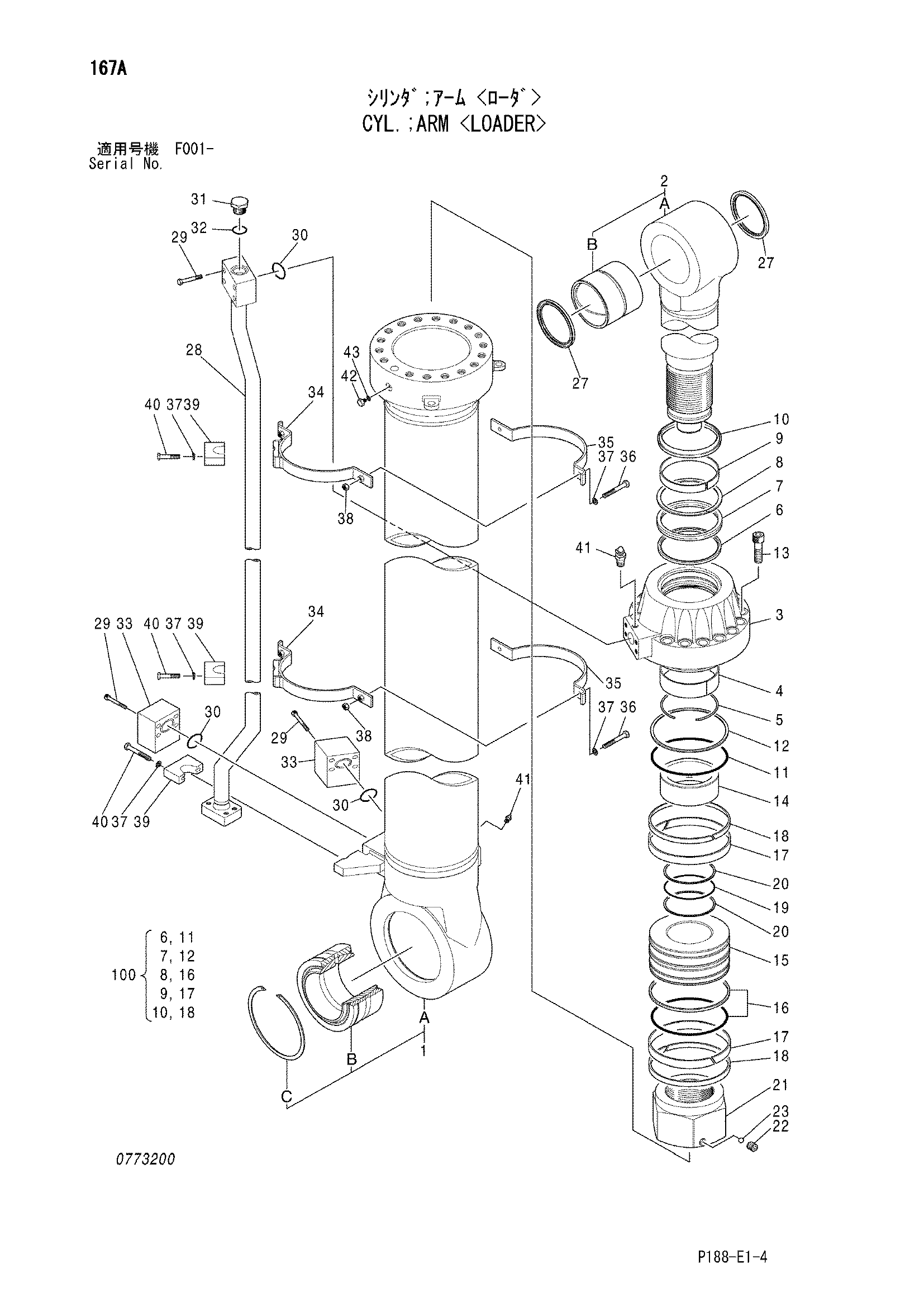

Заводская схема «Гидроцилиндр рукояти <погрузчик>» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4433372 замена: 4439903 | Гидроцилиндр рукояти | 1 | |
| 4439903 | Гидроцилиндр рукояти | 1 | |
| 1 | 4443680 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4443684 | Труба гидроцилиндра | 1 |
| 1B | 0317321 | Подшипник. спхерикал | 1 |
| 1C | 0317322 | Стопорное кольцо | 1 |
| 2 | 4443687 | Шток поршня в сборе | 1 |
| 2A | 4443771 | Шток поршня | 1 |
| 2B | 4392648 | Втулка пальца | 1 |
| 3 | 0773201 | Головка гидроцилиндра | 1 |
| 4 | 0317304 | Втулка | 1 |
| 5 | 0860102 | Стопорное кольцо | 1 |
| 6 | 0349204 замена: 0941605 | Уплотнительное кольцо | 1 |
| 6 | 0941605 | Уплотнительное кольцо | 1 |
| 7 | 0317307 замена: 0860103 | U-образная манжета | 1 |
| 7 | 0860103 | U-образная манжета | 1 |
| 8 | 0317308 | Опорное кольцо | 1 |
| 9 | 0773202 | Направляющее кольцо | 1 |
| 10 | 0773203 замена: 0860104 | Кольцо еипер | 1 |
| 10 | 0860104 | Кольцо еипер | 1 |
| 11 | 0773204 замена: A811290 | Уплотнительное кольцо | 1 |
| 11 | A811290 | Уплотнительное кольцо | 1 |
| 12 | 0773205 | Опорное кольцо | 1 |
| 13 | 0317311 | Болт с внутренним шестигранником | 17 |
| 14 | 0773206 замена: 4249119 | Амортизирующий подшипник | 1 |
| 14 | 4249119 | Амортизирующий подшипник | 1 |
| 15 | 0773207 | Поршень | 1 |
| 16 | 0317314 | Уплотнительное кольцо | 1 |
| 17 | 0773208 | Направляющее кольцо | 2 |
| 18 | 0317316 | Кольцо | 2 |
| 19 | 0317319 замена: A811190 | Уплотнительное кольцо | 1 |
| 19 | A811190 | Уплотнительное кольцо | 1 |
| 20 | 0317320 | Опорное кольцо | 2 |
| 21 | 0705715 | Гайка | 1 |
| 22 | 0705716 | Установочный винт | 1 |
| 23 | 0436405 | Стальной шарик | 1 |
| 27 | 4392650 | Пылезащитное уплотнение | 2 |
| 28 | 0773209 | Трубка | 1 |
| 29 | 0317226 | Болт с внутренним шестигранником | 12 |
| 30 | 0317224 замена: 4113161 | Уплотнительное кольцо | 3 |
| 30 | 4113161 | Уплотнительное кольцо | 3 |
| 31 | 0317227 | Пробка | 1 |
| 32 | 0317230 замена: 971980 | Уплотнительное кольцо | 1 |
| 32 | 971980 | Уплотнительное кольцо | 1 |
| 33 | 0317324 | Соединение | 2 |
| 34 | 0415402 | Лента | 2 |
| 35 | 0415401 | Лента | 2 |
| 36 | 0415403 | Болт | 4 |
| 37 | 4069706 | Пружинная шайба | 10 |
| 38 | 0454815 | Гайка | 4 |
| 39 | 0317325 | Хомут трубки | 3 |
| 40 | 0415405 | Болт | 6 |
| 41 | 0643016 | Воздушный клапан | 2 |
| 42 | 0242508 | Пробка | 1 |
| 43 | 0317413 | Уплотнительное кольцо | 1 |
| 100 | 4443779 замена: 4660824 | Комплект уплотнений | 1 |
| 100 | 4660824 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
