Пилотные гидролинии (двигатель): 1 — HITACHI EX3600-5

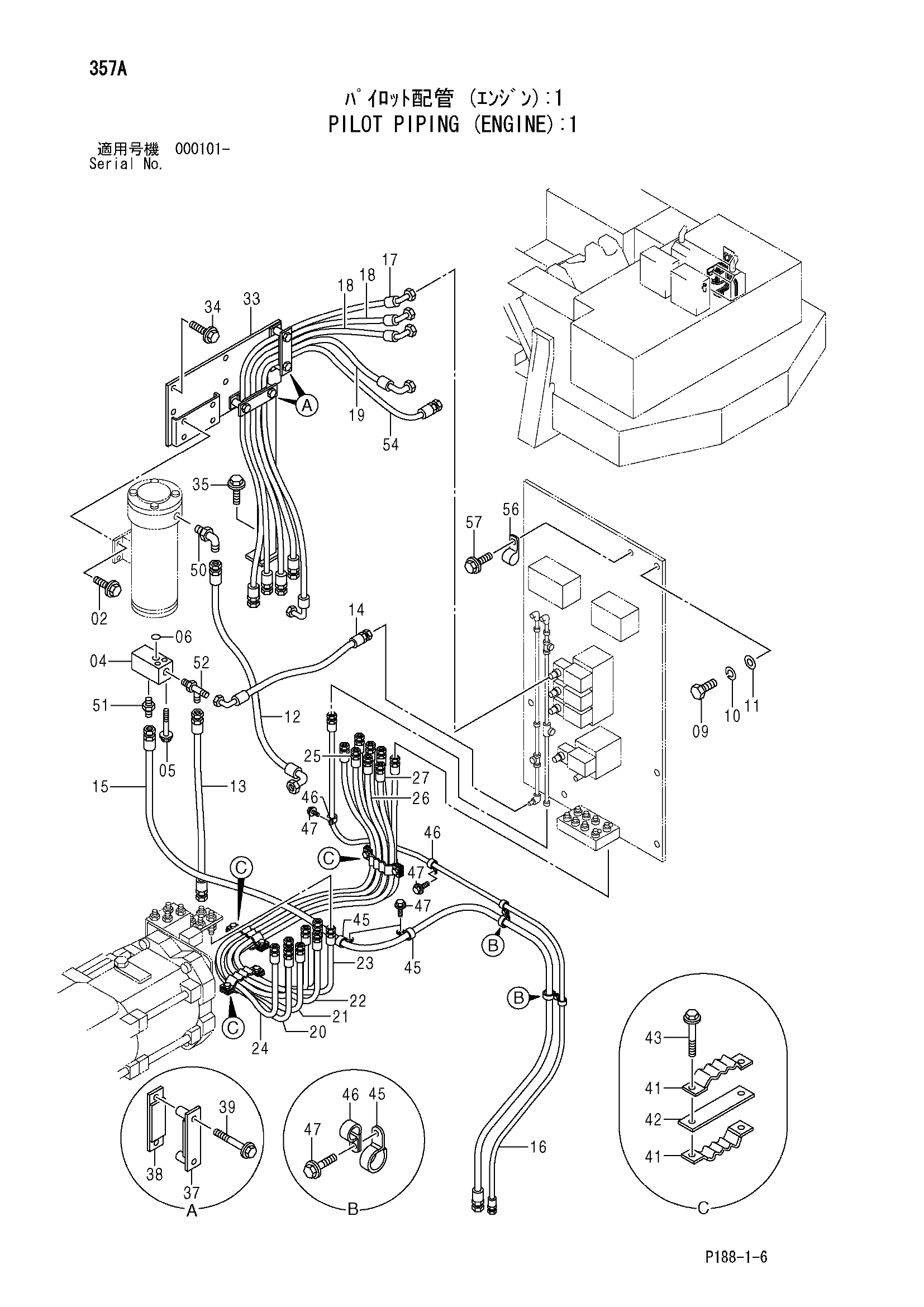

Заводская схема «Пилотные гидролинии (двигатель): 1» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J011025 | Болт с шайбой | 4 |
| 02 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 04 | 4348749 | Предохранительный клапан | 1 |
| 05 | J011075 | Болт с шайбой | 2 |
| 05 | J271075 замена: J901075 | Болт с шайбой | 2 |
| 06 | 954493 | Уплотнительное кольцо | 1 |
| 09 | J901204 | Болт | 6 |
| 10 | A590912 | Пружинная шайба | 6 |
| 11 | A590112 | Плоская шайба | 6 |
| 12 | 4402713 | Шланг | 1 |
| 13 | 4221296 | Шланг (DL) | 1 |
| 14 | 4327461 | Шланг | 1 |
| 15 | 4436028 | Шланг | 1 |
| 16 | 4303813 | Шланг | 1 |
| 17 | 4332150 | Шланг | 1 |
| 18 | 4286506 | Шланг | 2 |
| 19 | 4251930 | Шланг (P) | 1 |
| 20 | 4436030 | Шланг (PZ) | 1 |
| 21 | 4436031 | Шланг (PSV) | 1 |
| 22 | 4436032 | Шланг (OC) | 1 |
| 23 | 4436033 | Шланг (P13) | 1 |
| 24 | 4436034 | Шланг (PF) | 1 |
| 25 | 4436035 | Шланг (PI) | 1 |
| 26 | 4436036 | Шланг (накладка) | 1 |
| 27 | 4436037 | Шланг (P14) | 1 |
| 33 | 8084035 | Кронштейн | 1 |
| 34 | J021035 | Болт с шайбой | 4 |
| 34 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 35 | J011230 | Болт с шайбой | 1 |
| 35 | J271230 замена: J901230 | Болт с шайбой | 1 |
| 37 | 9754312 замена: 9761793 | Хомут | 2 |
| 37 | 9761793 | Хомут | 2 |
| 38 | 9754313 | Хомут | 2 |
| 39 | J011070 | Болт с шайбой | 4 |
| 39 | J271070 замена: J901070 | Болт с шайбой | 4 |
| 41 | 9727638 | Хомут шланга | 6 |
| 42 | 9727636 | Пластина | 3 |
| 43 | J011035 | Болт с шайбой | 6 |
| 43 | J271035 замена: J901035 | Болт с шайбой | 6 |
| 45 | 4192035 | Зажим | 4 |
| 46 | 4190275 | Зажим | 4 |
| 47 | J011022 | Болт с шайбой | 5 |
| 47 | J271025 замена: J901025 | Болт с шайбой | 5 |
| 50 | A852366 | Угловой штуцер | 1 |
| 50A | 4506424 | Уплотнительное кольцо | 1 |
| 51 | A852166 | Адаптер | 1 |
| 51A | 4506424 | Уплотнительное кольцо | 1 |
| 52 | 4303827 | Тройник | 1 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 54 | 4313345 | Шланг | 1 |
| 56 | 4190261 | Зажим | 1 |
| 57 | J021025 | Болт с шайбой | 1 |
| 57 | J271020 замена: J901020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
