Подогрев щиток (1) — HITACHI EX3600-5

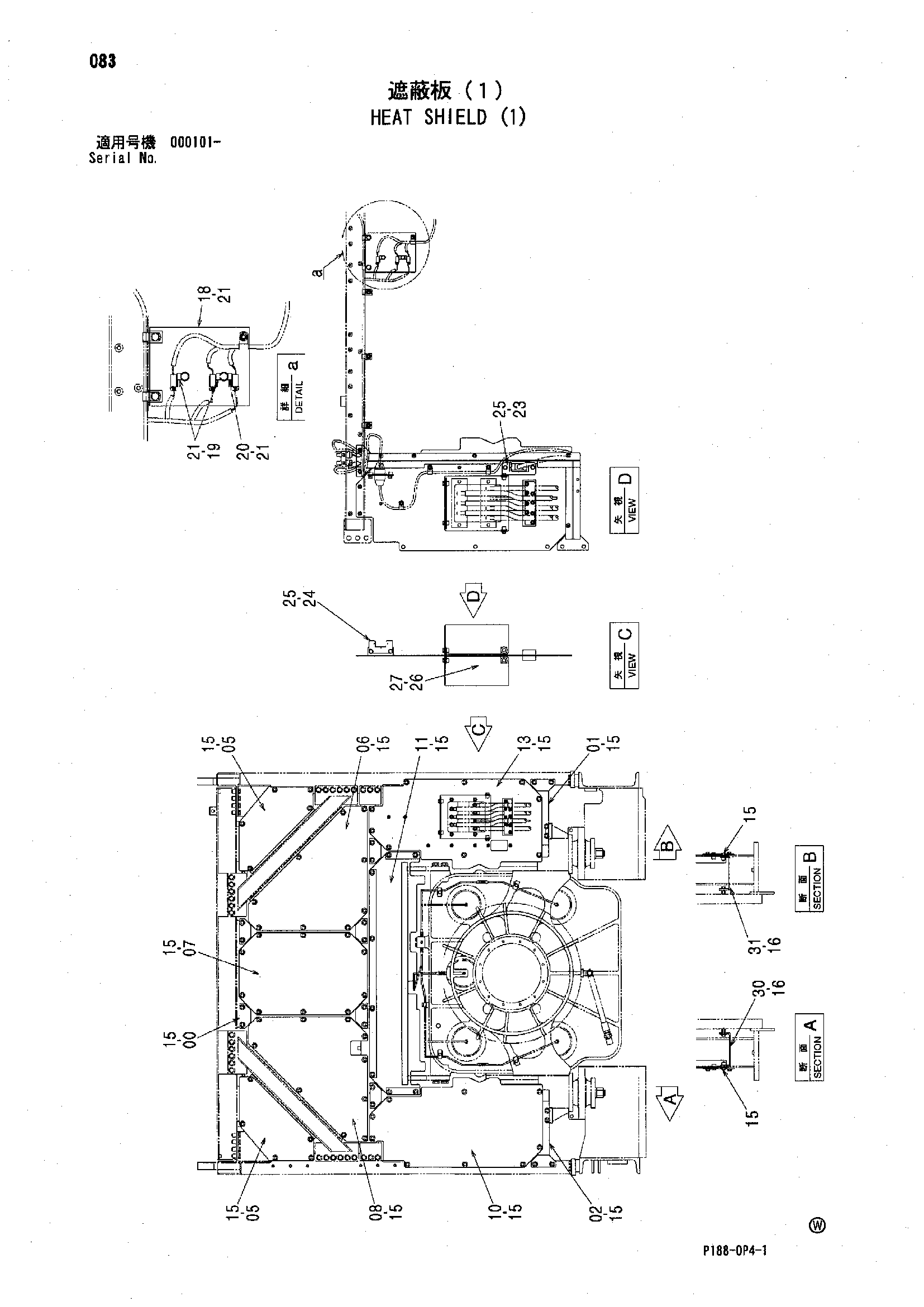

Заводская схема «Подогрев щиток (1)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9764155 | Кронштейн | 2 |
| 01 | 8100128 | Кронштейн | 1 |
| 02 | 8100130 | Кронштейн | 1 |
| 05 | 4634157 | Крышка | 2 |
| 06 | 8100113 | Крышка | 1 |
| 07 | 4634169 | Крышка | 1 |
| 08 | 8100114 | Крышка | 1 |
| 10 | 8100117 | Крышка | 1 |
| 11 | 8088851 | Крышка | 1 |
| 13 | 7049714 | Крышка | 1 |
| 15 | J281030 | Болт с шайбой | 85 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 16 | J281025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 18 | 9755374 | Крышка | 1 |
| 19 | 4257159 | Кронштейн | 2 |
| 20 | 4336875 | Кронштейн | 1 |
| 21 | J271025 | Болт с шайбой | 4 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4442466 | Кронштейн | 1 |
| 24 | 4454653 | Кронштейн | 1 |
| 25 | J271025 | Болт с шайбой | 4 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 8081365 | Крышка | 2 |
| 27 | J281025 | Болт с шайбой | 8 |
| 27A | J901025 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 30 | 9765767 | Кронштейн | 1 |
| 31 | 9765766 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
