Рама (центральный) — HITACHI EX3600-5

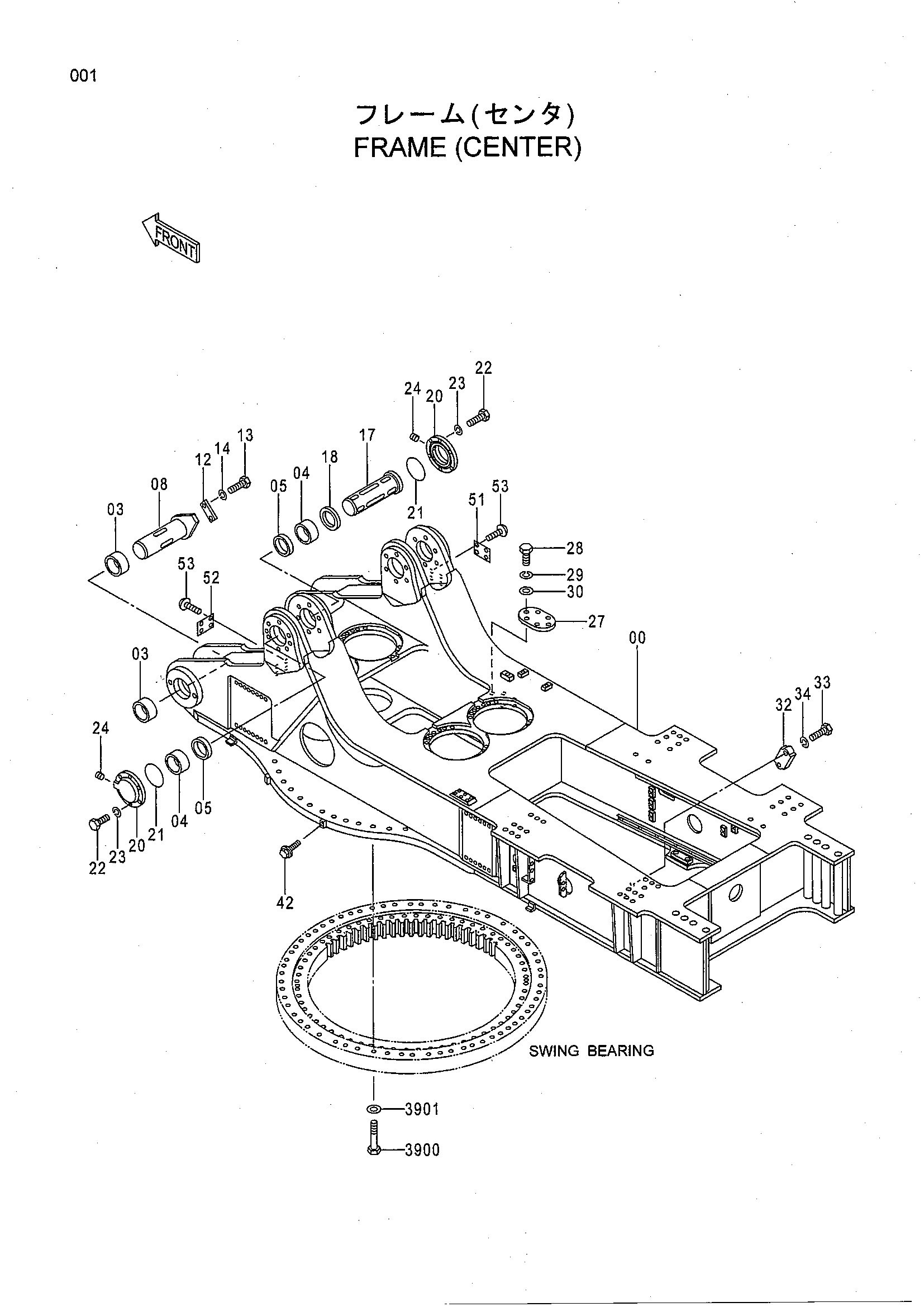

Заводская схема «Рама (центральный)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4193447 | Втулка | 4 |
| 04 | 4201150 | Втулка | 4 |
| 05 | 4194029 | Пылезащитное уплотнение | 4 |
| 08 | 8079324 | Палец | 2 |
| 12 | 4192930 | Пластина | 2 |
| 13 | J932455 | Болт | 4 |
| 14 | A590924 | Пружинная шайба | 4 |
| 17 | 3036471 | Палец | 2 |
| 18 | 4194038 | Пластина | 2 |
| 20 | 3036470 | Крышка | 4 |
| 21 | A811300 | Уплотнительное кольцо | 4 |
| 22 | J932055 | Болт | 24 |
| 23 | A590920 | Пружинная шайба | 24 |
| 24 | 94-2022 | Пробка | 2 |
| 27 | 4193705 | Крышка | 1 |
| 28 | J931020 | Болт | 6 |
| 29 | A590910 | Пружинная шайба | 6 |
| 30 | A590110 | Плоская шайба | 6 |
| 32 | 4283028 | Сигнализация | 1 |
| 33 | J901000 | Болт | 2 |
| 34 | A590910 | Пружинная шайба | 2 |
| 3900 | 4317616 | Болт | 60 |
| 3901 | 4187302 | Шайба | 60 |
| 42 | J011025 | Болт с шайбой | 8 |
| 52 | 3091474 | Информационная табличка | 1 |
| 53 | M492964 | Приводной винт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
