Пумп-миссион — HITACHI EX3600-5

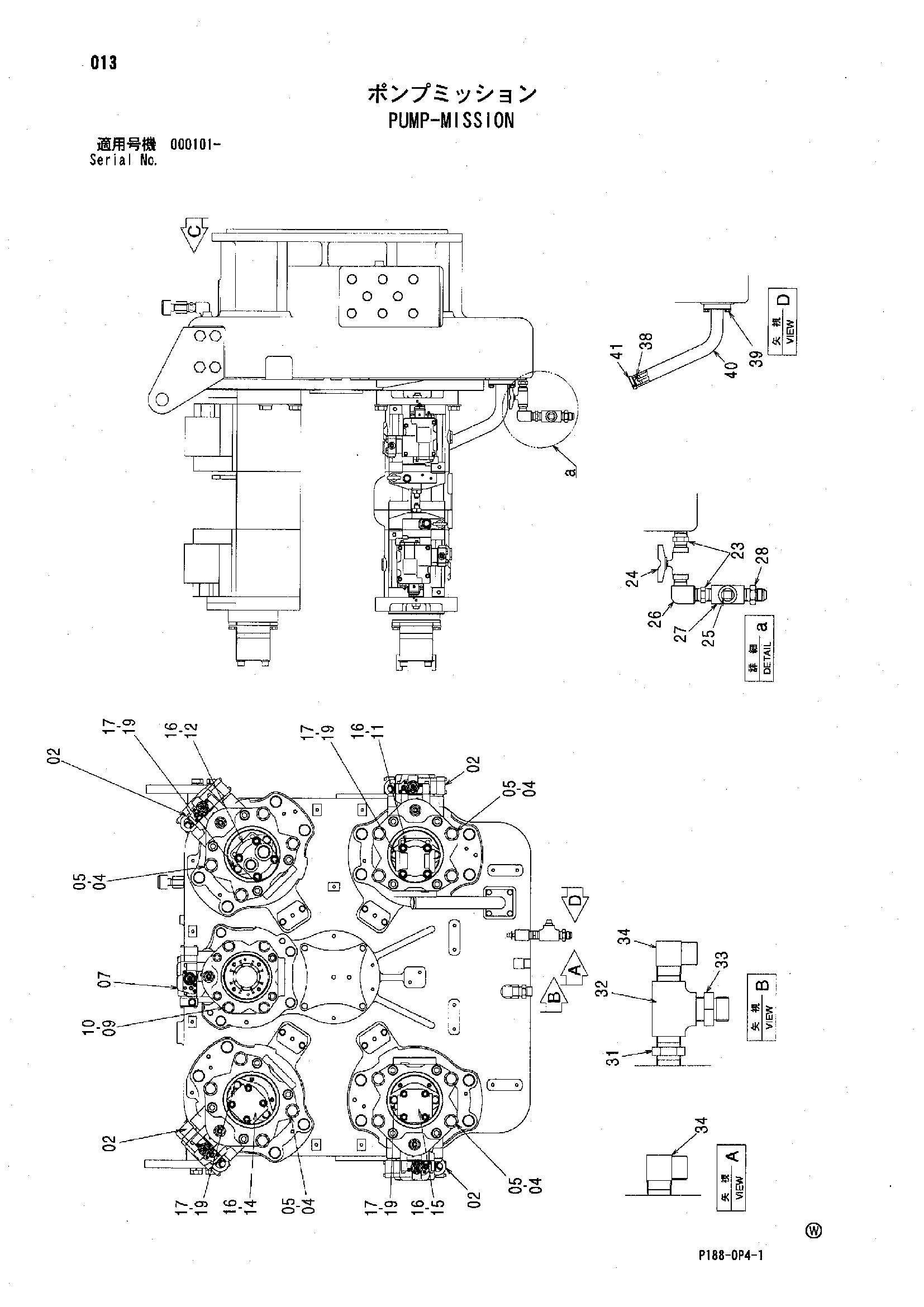

Заводская схема «Пумп-миссион» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4624104 | Поршневой насос | 4 |
| 04 | J932400 | Болт | 16 |
| 05 | J222024 | Шайба | 16 |
| 07 | 4626859 | Поршневой насос | 1 |
| 09 | J932080 | Болт | 4 |
| 10 | J222020 | Шайба | 4 |
| 11 | 4632773 | Шестерённый насос | 1 |
| 12 | 4627750 | Шестерённый насос | 1 |
| 14 | 4428612 | Шестерённый насос | 1 |
| 15 | 4428614 | Шестерённый насос | 1 |
| 16 | A810105 | Уплотнительное кольцо | 4 |
| 17 | J901445 | Болт | 8 |
| 19 | J222014 | Шайба | 8 |
| 23 | 94-1704 | Адаптер | 2 |
| 24 | 4203434 | Шаровой клапан | 1 |
| 25 | 94-2025 | Пробка | 1 |
| 26 | 94-0633 | Угловой штуцер | 1 |
| 27 | 94-0663 | Тройник | 1 |
| 28 | 4221278 | Адаптер | 1 |
| 31 | 94-1705 | Адаптер | 1 |
| 32 | 94-0664 | Тройник | 1 |
| 33 | 94-1305 | Адаптер | 1 |
| 34 | 94-1405 | Угловой штуцер | 2 |
| 38 | 970486 | Уплотнительное кольцо | 1 |
| 39 | J271035 | Болт с шайбой | 4 |
| 39A | J901035 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 8078078 | Трубка | 1 |
| 41 | 8061582 | Указатель лебел | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
