Топливные трубопроводы (центральный) — HITACHI EX3600-5

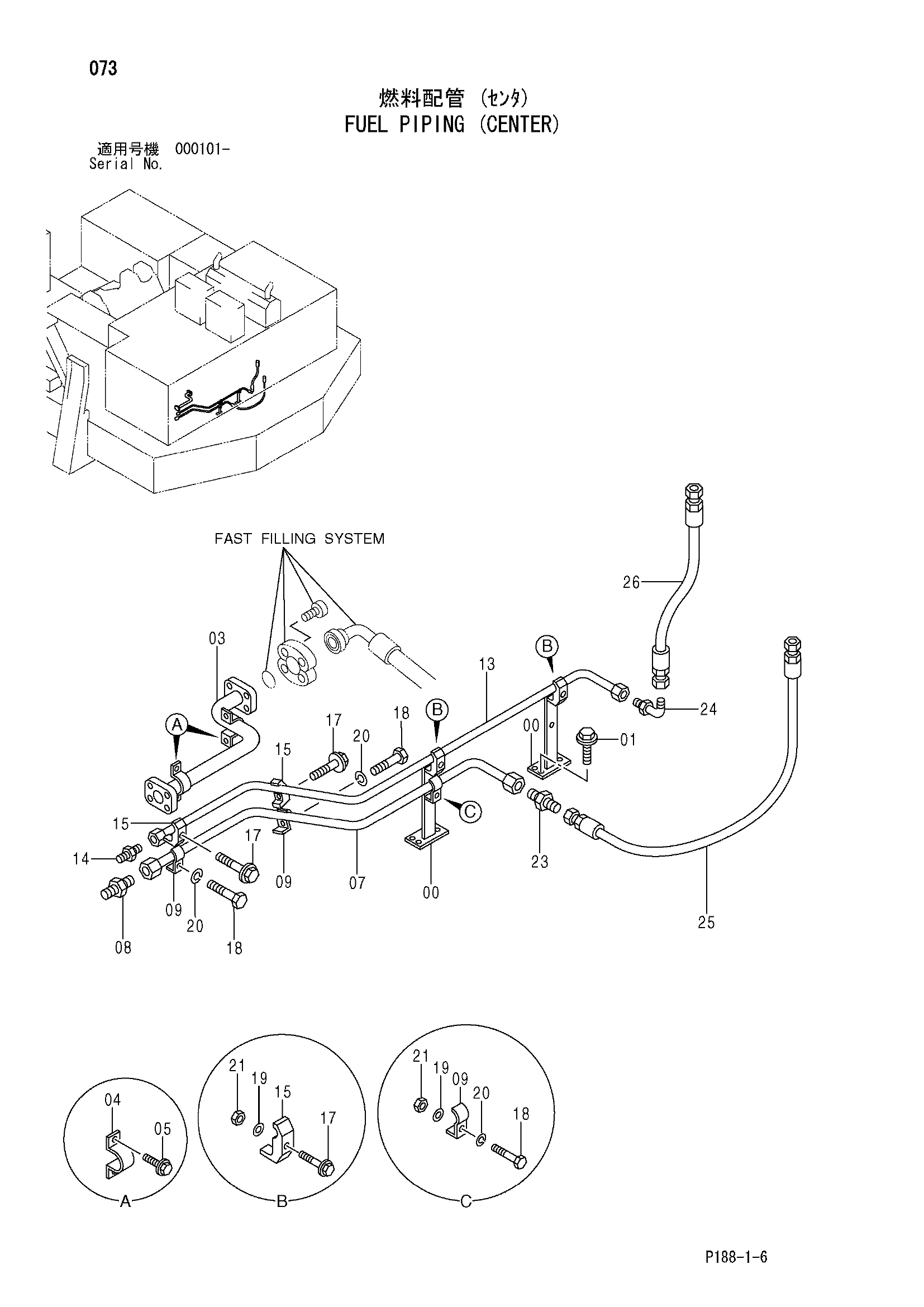

Заводская схема «Топливные трубопроводы (центральный)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079330 | Кронштейн | 2 |
| 01 | J021230 | Болт с шайбой | 8 |
| 01 | J271225 замена: J901225 | Болт с шайбой | 8 |
| 03 | 9754360 | Трубка | 1 |
| 04 | 4053865 | Хомут трубки | 2 |
| 05 | J011030 | Болт с шайбой | 4 |
| 05 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 07 | 8079336 | Трубка | 1 |
| 08 | 4042036 | Адаптер | 1 |
| 08A | 4037888 | Уплотнительное кольцо | 1 |
| 09 | 4053697 | Хомут трубки | 3 |
| 13 | 8079328 | Трубка | 1 |
| 14 | 4042034 | Адаптер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4053598 | Хомут трубки | 4 |
| 17 | J011270 | Болт с шайбой | 4 |
| 17 | J271270 замена: J901270 | Болт с шайбой | 4 |
| 18 | J901280 | Болт | 3 |
| 19 | 4249324 | Шайба | 3 |
| 20 | A590912 | Пружинная шайба | 3 |
| 21 | J950012 | Гайка | 3 |
| 23 | 4317614 | Адаптер | 1 |
| 23A | 970860 | Уплотнительное кольцо | 1 |
| 24 | 4102104 | Угловой штуцер | 1 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 4434687 замена: 4485164 | Шланг | 1 |
| 25 | 4485164 | Шланг | 1 |
| 26 | 4433376 замена: 4485160 | Шланг | 1 |
| 26 | 4485160 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
