Гидроцилиндр ковша <экскаватор> — HITACHI EX3600-5

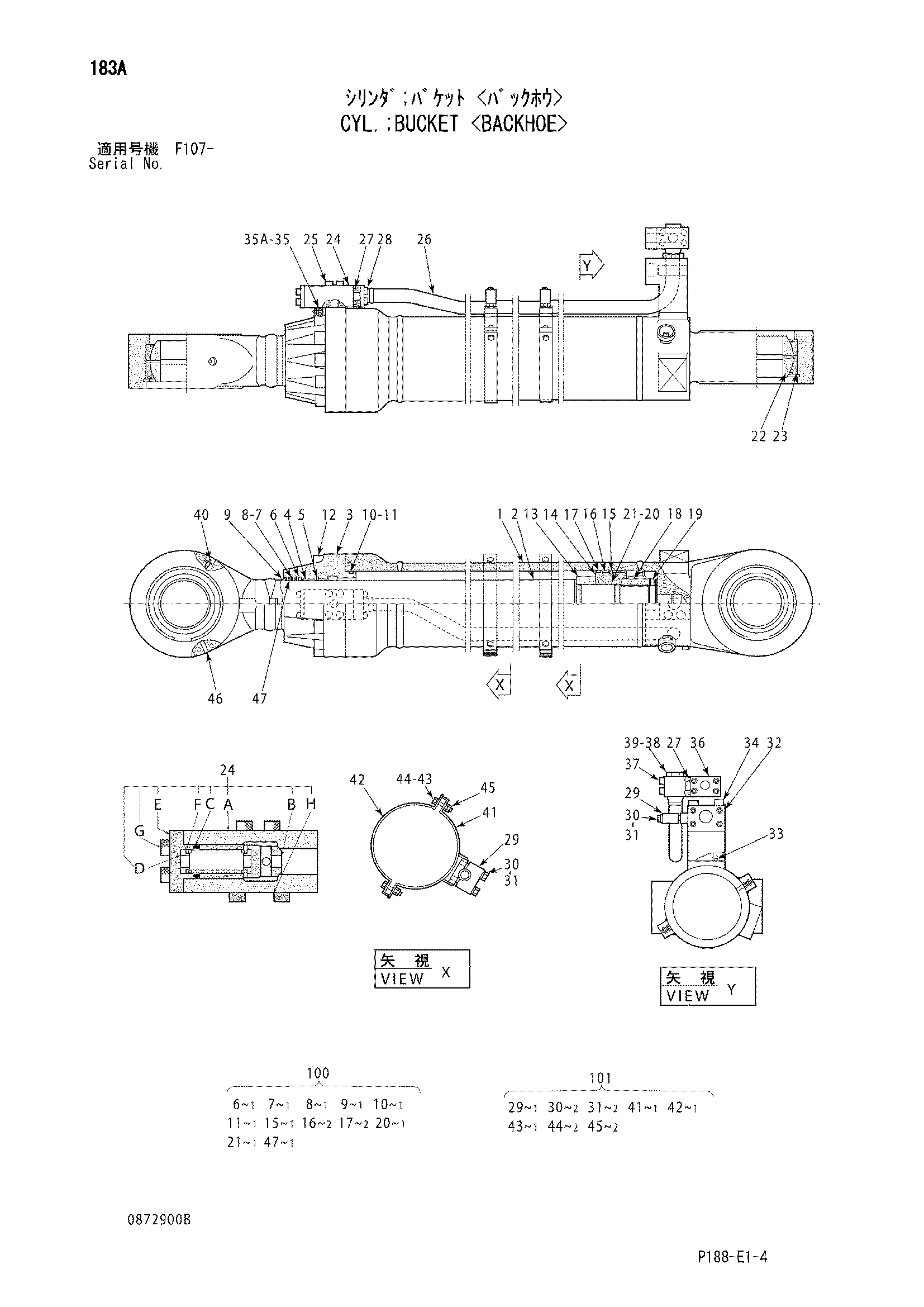

Заводская схема «Гидроцилиндр ковша <экскаватор>» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4483374 замена: 4484272 | Гидроцилиндр ковша | 1 | |
| 4484272 | Гидроцилиндр ковша | 1 | |
| 1 | 0872801 | Трубка гидроцилиндр | 1 |
| 2 | 0872802 | Шток поршня | 1 |
| 3 | 0872901 | Головка гидроцилиндра | 1 |
| 4 | 0872902 | Втулка | 1 |
| 5 | 0872903 | Стопорное кольцо | 1 |
| 6 | 0952404 | Уплотнительное кольцо | 1 |
| 7 | 4663253 | U-образная манжета | 1 |
| 8 | 0336407 | Опорное кольцо | 1 |
| 9 | 4663254 | Грязесъёмное кольцо | 1 |
| 10 | A811240 | Уплотнительное кольцо | 1 |
| 11 | 0411111 | Опорное кольцо | 1 |
| 12 | 0257511 | Болт с внутренним шестигранником | 10 |
| 13 | 4320130 | Амортизирующий подшипник | 1 |
| 14 | 0339706 замена: 0872908 | Поршень | 1 |
| 14 | 0872908 | Поршень | 1 |
| 15 | 4199560 | Уплотнительное кольцо | 1 |
| 16 | 0339707 | Кольцо | 2 |
| 16 | 0706705 | Кольцо | 2 |
| 17 | 4199809 | Кольцо | 2 |
| 18 | 0339708 | Гайка | 1 |
| 19 | 0339709 | Установочный винт | 1 |
| 20 | 4663256 | Уплотнительное кольцо | 1 |
| 21 | 0339711 | Опорное кольцо | 2 |
| 22 | 0336306 | Подшипник. спхерикал | 2 |
| 23 | 0336307 | Стопорное кольцо | 2 |
| 24 | 0349305 | Клапан слов-рету | 1 |
| 24A | 0242723 | Корпус клапан | 1 |
| 24B | 0872905 | Клапан | 1 |
| 24C | 4153721 | Пружина | 1 |
| 24D | 4094938 | Направляющая пружины | 2 |
| 24E | 4094939 | Крышка | 1 |
| 24F | 4123446 | Уплотнительное кольцо | 1 |
| 24G | 0242725 | Болт с внутренним шестигранником | 4 |
| 24H | 4123444 | Уплотнительное кольцо | 1 |
| 25 | M341600 | Болт с внутренним шестигранником | 4 |
| 26 | 0349306 | Трубка | 1 |
| 27 | 4123444 | Уплотнительное кольцо | 2 |
| 28 | 4104495 | Болт с внутренним шестигранником | 4 |
| 29 | 0242729 | Держатель | 3 |
| 30 | 0259110 | Болт | 6 |
| 31 | 0259112 | Пружинная шайба | 6 |
| 32 | 0456001 | Соединение | 1 |
| 33 | 0317224 | Уплотнительное кольцо | 1 |
| 34 | 0339715 | Болт с внутренним шестигранником | 4 |
| 35 | 0643016 | Воздушный клапан | 3 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 0349307 | Соединение | 1 |
| 37 | 0191916 | Болт с внутренним шестигранником | 4 |
| 38 | 0349308 | Пробка | 1 |
| 39 | 0336419 | Уплотнительное кольцо | 1 |
| 40 | J75481 | Пресс-маслёнка | 1 |
| 41 | 0456002 | Лента в сборе | 2 |
| 42 | 0456003 | Лента | 2 |
| 43 | 0456004 | Болт | 4 |
| 44 | 0456005 | Пружинная шайба | 4 |
| 45 | 0456006 | Гайка | 4 |
| 46 | 4036086 | Пробка | 1 |
| 47 | 0872906 | Направляющее кольцо | 1 |
| 100 | 4659989 замена: 4660680 | Комплект уплотнений | 1 |
| 100 | 4660680 | Комплект уплотнений | 1 |
| 101 | 4289735 | Лента в сборе | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
