Дренажные трубопроводы (двигатель): 1 — HITACHI EX3600-5

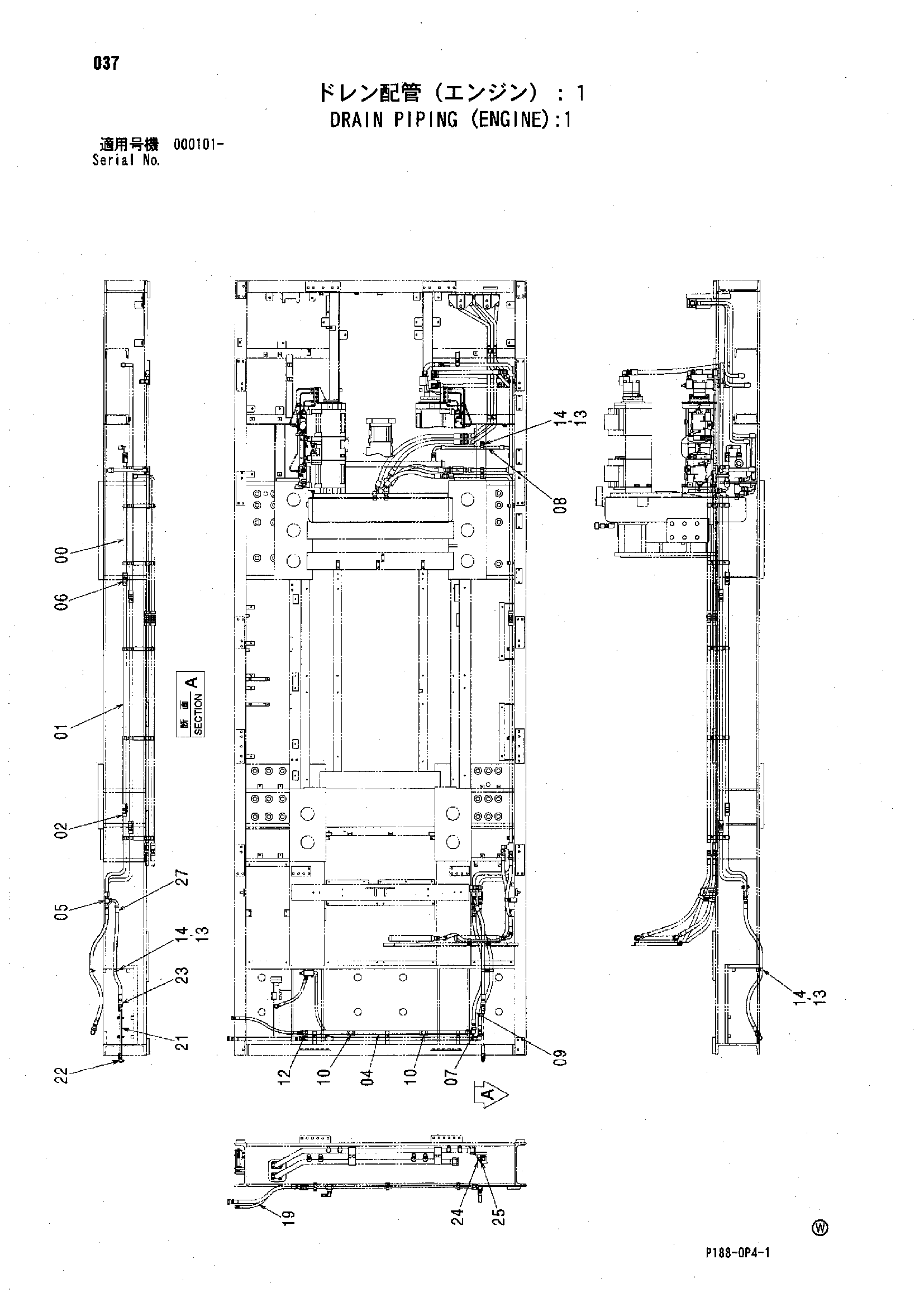

Заводская схема «Дренажные трубопроводы (двигатель): 1» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079219 | Трубка | 1 |
| 01 | 8079213 | Трубка | 1 |
| 02 | 8079218 | Трубка | 1 |
| 04 | 8080994 | Трубка | 1 |
| 05 | A852466 | Тройник | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A852166 | Адаптер | 3 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A852366 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4431620 | Шланг | 1 |
| 09 | 4364234 | Шланг | 1 |
| 10 | A885006 | Пробка | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A852144 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | J271020 | Болт с шайбой | 3 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4192035 | Зажим | 4 |
| 16 | 4411911 | Зажим | 1 |
| 19 | 4305008 | Шланг | 1 |
| 21 | 9764076 | Трубка | 1 |
| 22 | A852344 | Угловой штуцер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4348798 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4053594 | Хомут трубки | 2 |
| 25 | J271050 | Болт с шайбой | 2 |
| 25A | J901050 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 4303053 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
