Ступень (двигатель) — HITACHI EX3600-5

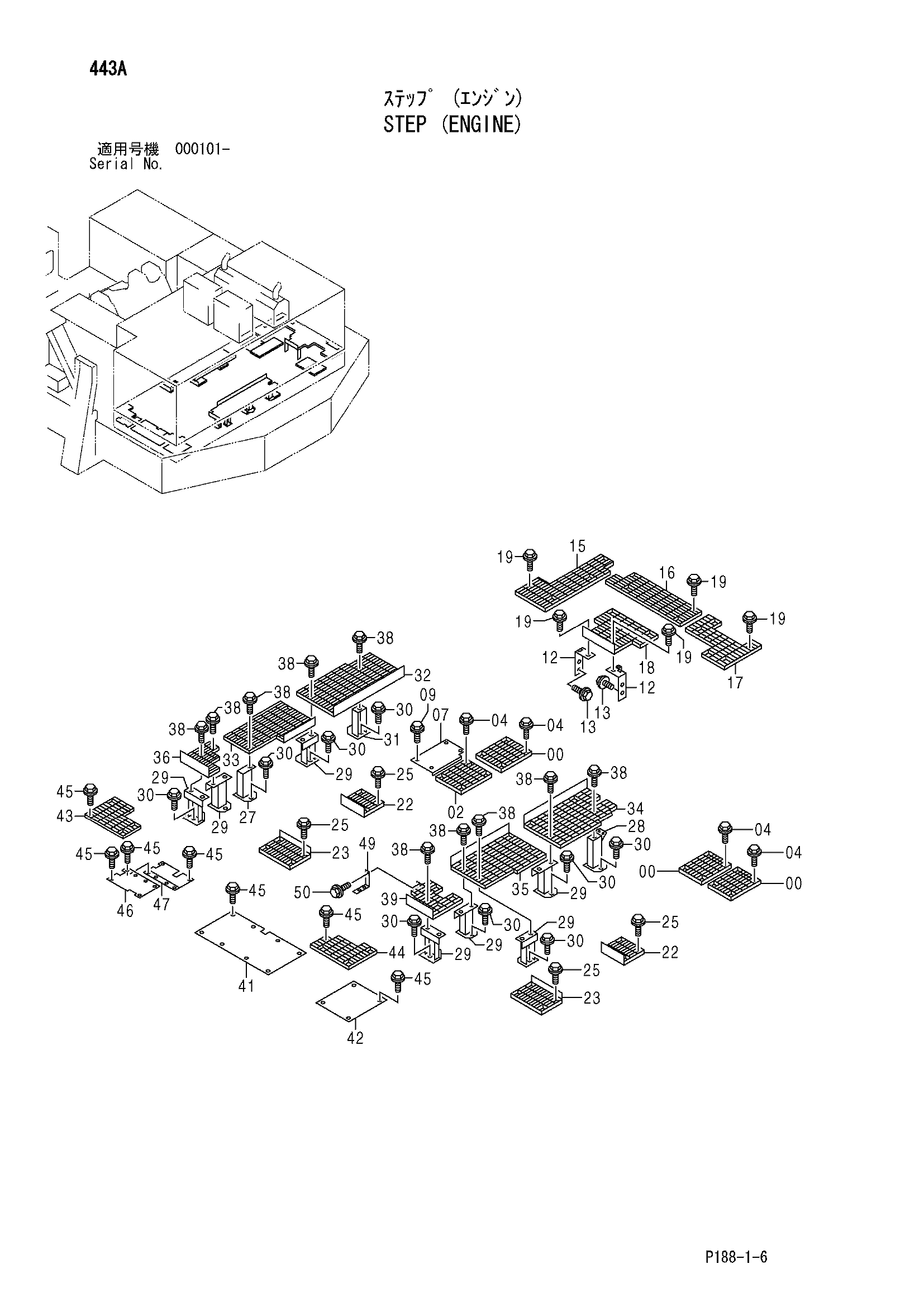

Заводская схема «Ступень (двигатель)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8079301	Ступень	3
02	8079303	Ступень	1
04	J031035	Болт с шайбой	16
04	J281035 замена: J901035	Болт с шайбой	16
07	3088634	Крышка	1
09	J031025	Болт с шайбой	4
09	J281025 замена: J901025	Болт с шайбой	4
12	9754343	Кронштейн	2
13	J021235	Болт с шайбой	4
13	J271235 замена: J901235	Болт с шайбой	4
15	8079294	Ступень	1
16	8079295	Ступень	1
17	8080999	Ступень	1
18	7038045	Ступень	1
19	J031035	Болт с шайбой	17
19	J281035 замена: J901035	Болт с шайбой	17
22	8079305	Ступень	2
23	8079306	Ступень	2
25	J031035	Болт с шайбой	16
25	J281035 замена: J901035	Болт с шайбой	16
27	8081896	Кронштейн	1
28	8084090	Кронштейн	1
29	8080773	Кронштейн	7
30	J021235	Болт с шайбой	20
30	J271235 замена: J901235	Болт с шайбой	20
31	8080774	Кронштейн	1
32	7038046	Ступень	1
33	7038047	Ступень	1
34	7038048	Ступень	1
35	7038049	Ступень	1
36	8079297	Ступень	1
38	J031035	Болт с шайбой	23
38	J281035 замена: J901035	Болт с шайбой	23
39	8084300	Ступень	1
41	7038051	Крышка	1
42	8079308	Крышка	1
43	8079299	Ступень	1
44	8079300	Ступень	1
45	J031035	Болт с шайбой	28
45	J281035 замена: J901035	Болт с шайбой	28
46	8083309	Крышка	1
47	8083310	Крышка	1
49	9764921	Кронштейн	1
50	J271030	Болт с шайбой	1
50A	J901030	Болт	1
50B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
