Крышка двигателя (1) — HITACHI EX3600-5

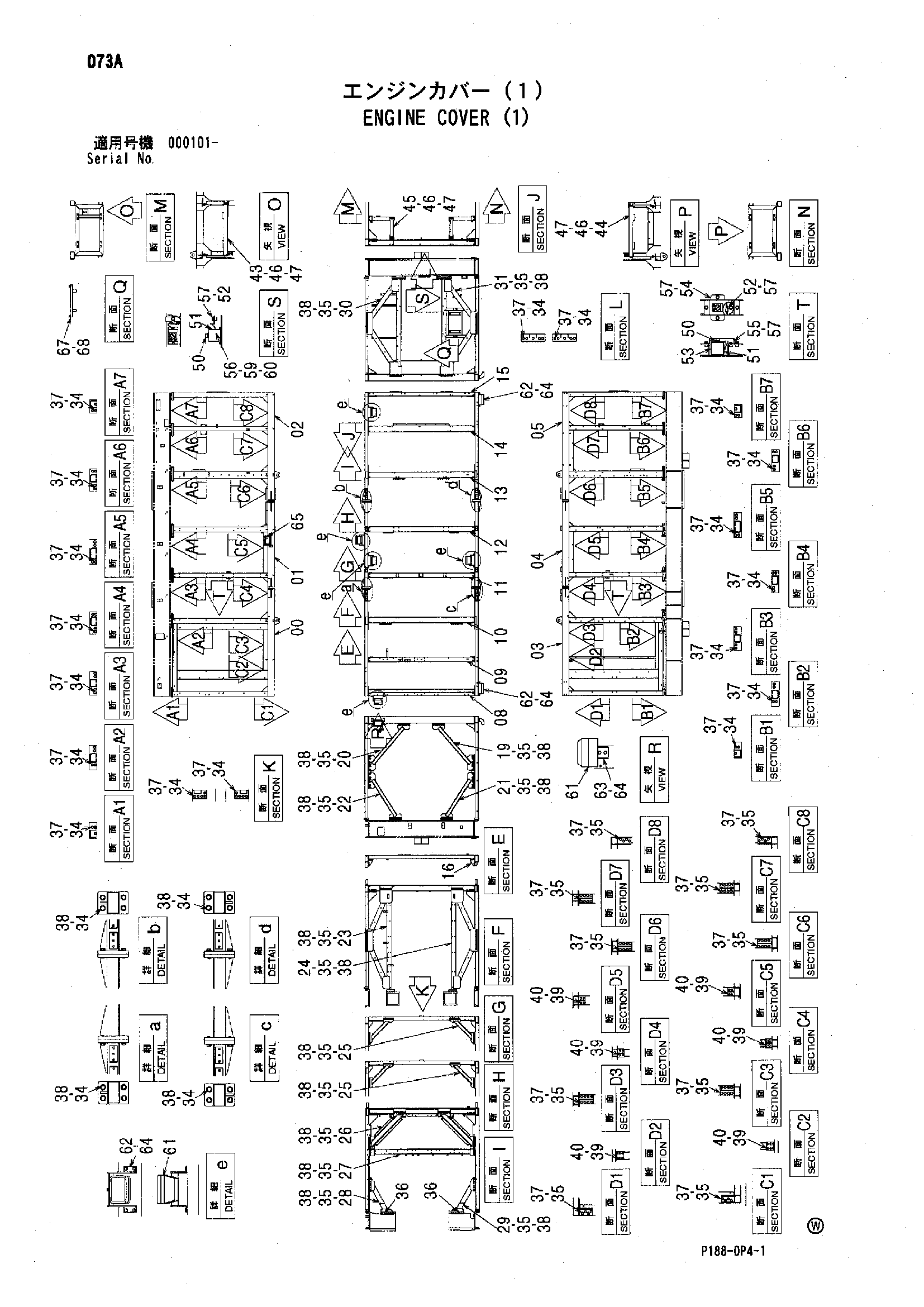

Заводская схема «Крышка двигателя (1)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009975 | Панель | 1 |
| 01 | 5009976 | Панель | 1 |
| 02 | 5009977 | Панель | 1 |
| 03 | 5009978 | Панель | 1 |
| 04 | 5009979 | Панель | 1 |
| 05 | 5009980 | Панель | 1 |
| 08 | 7047977 | Балка | 1 |
| 09 | 7047978 | Балка | 1 |
| 10 | 7047979 | Балка | 1 |
| 11 | 8099829 | Балка | 1 |
| 12 | 8099830 | Балка | 1 |
| 13 | 7047980 | Балка | 1 |
| 14 | 7047981 | Балка | 1 |
| 15 | 6023552 | Балка | 1 |
| 16 | 9764105 | Кронштейн | 2 |
| 19 | 8099756 | Стойка | 1 |
| 20 | 8099755 | Стойка | 1 |
| 21 | 8099754 | Стойка | 1 |
| 22 | 8099753 | Стойка | 1 |
| 23 | 6023549 | Опора | 1 |
| 24 | 6023550 | Опора | 1 |
| 25 | 8099788 | Стойка | 4 |
| 26 | 8099793 | Стойка | 2 |
| 27 | 7048058 | Балка | 1 |
| 28 | 8099792 | Стойка | 1 |
| 29 | 8099789 | Стойка | 1 |
| 30 | 6023219 | Опора | 1 |
| 31 | 6023521 | Опора | 1 |
| 34 | J931655 | Болт | 88 |
| 35 | J931645 | Болт | 258 |
| 36 | J931640 | Болт | 12 |
| 37 | J222016 | Шайба | 136 |
| 38 | 4087197 | Шайба | 222 |
| 39 | J921240 | Болт | 32 |
| 40 | J222012 | Шайба | 32 |
| 43 | 7048064 | Кронштейн | 1 |
| 44 | 7048065 | Кронштейн | 1 |
| 45 | 9754754 | Стойка | 4 |
| 46 | J931640 | Болт | 24 |
| 47 | 4087197 | Шайба | 24 |
| 50 | 4463400 | Выключатель | 3 |
| 51 | 4159363 | Резиновая втулка | 3 |
| 52 | 4257159 | Кронштейн | 3 |
| 53 | 3104444 | Кронштейн | 2 |
| 54 | 4633641 | Крышка | 2 |
| 55 | 4633642 | Крышка | 2 |
| 56 | 8084824 | Короб выключатель | 1 |
| 57 | J271025 | Болт с шайбой | 11 |
| 57A | J901025 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 59 | J900610 | Болт | 2 |
| 60 | A590906 | Пружинная шайба | 2 |
| 61 | 4336570 | Фара | 6 |
| 61A | 4326801 | Ленс блок | 1 |
| 61B | 4326802 | Рама | 1 |
| 61C | 4285648 | Лампа | 1 |
| 61D | 4326803 | Прокладка | 1 |
| 61E | 4307026 | Шайба | 1 |
| 61F | 4307027 | Винт | 4 |
| 61G | A590114 | Плоская шайба | 1 |
| 61H | A590914 | Пружинная шайба | 1 |
| 61I | J952014 | Гайка | 1 |
| 62 | 8059828 | Кронштейн | 7 |
| 63 | 8099944 | Кронштейн | 1 |
| 64 | J271030 | Болт с шайбой | 30 |
| 64A | J901030 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 65 | 4184582 | Резиновая втулка | 1 |
| 67 | 8081490 | Кронштейн | 1 |
| 68 | J281030 | Болт с шайбой | 4 |
| 68A | J901030 | Болт | 1 |
| 68B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
