Крыло (правый) — HITACHI EX3600-5

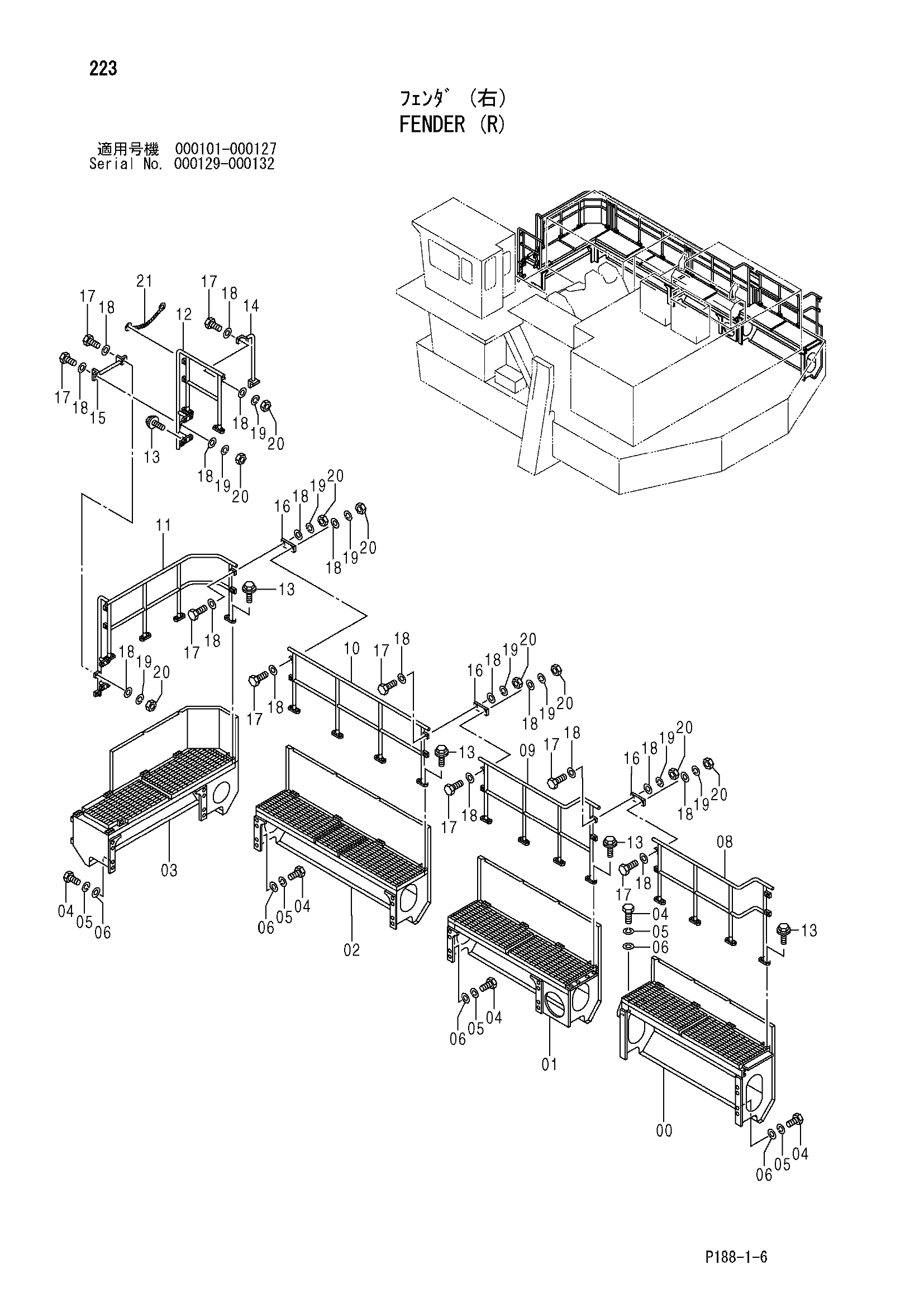

Заводская схема «Крыло (правый)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006882 | Крыло | 1 |
| 01 | 5006880 | Крыло | 1 |
| 02 | 5006879 | Крыло | 1 |
| 03 | 5006884 | Крыло | 1 |
| 04 | J901640 | Болт | 28 |
| 05 | A590916 | Пружинная шайба | 32 |
| 06 | J217085 | Шайба | 32 |
| 07 | J901645 | Болт | 4 |
| 08 | 7037814 | Поручень | 1 |
| 09 | 7037812 | Поручень | 1 |
| 10 | 7037811 | Поручень | 1 |
| 11 | 7037819 | Поручень | 1 |
| 12 | 7037820 | Поручень | 1 |
| 13 | J021230 | Болт с шайбой | 44 |
| 13 | J271230 замена: J901230 | Болт с шайбой | 44 |
| 14 | 9744411 | Трубка | 1 |
| 15 | 9744601 | Трубка | 2 |
| 16 | 4389687 | Пластина | 6 |
| 17 | J901240 | Болт | 18 |
| 18 | 449490 | Шайба | 36 |
| 19 | A590912 | Пружинная шайба | 18 |
| 20 | J950012 | Гайка | 18 |
| 21 | 4446902 | Цепь | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
