Ступень (двигатель) — HITACHI EX3600-5

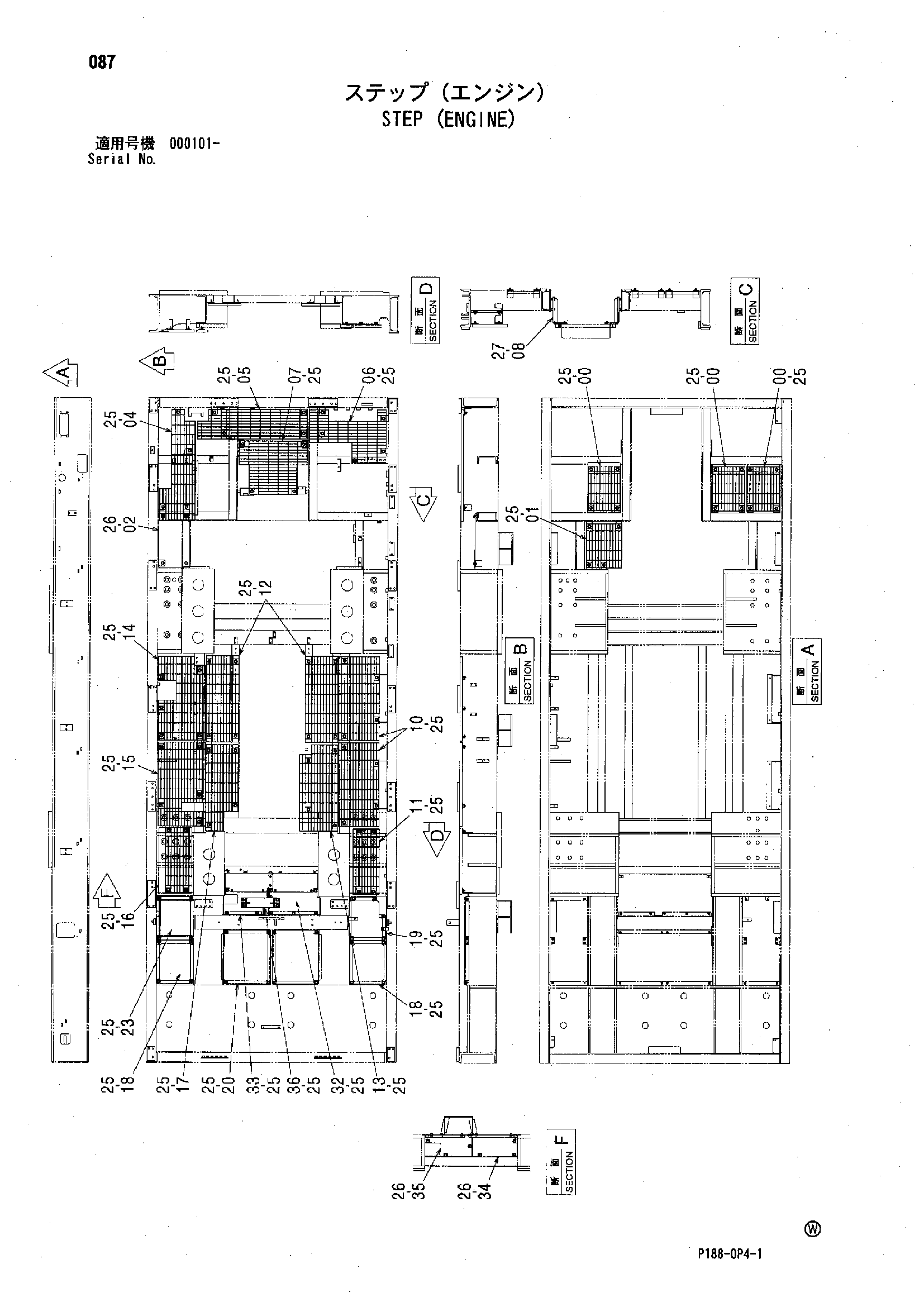

Заводская схема «Ступень (двигатель)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079301 | Ступень | 3 |
| 01 | 8079303 | Ступень | 1 |
| 02 | 3088634 | Крышка | 1 |
| 04 | 8079294 | Ступень | 1 |
| 05 | 8079295 | Ступень | 1 |
| 06 | 8080999 | Ступень | 1 |
| 07 | 7038045 | Ступень | 1 |
| 08 | 9754343 | Кронштейн | 2 |
| 10 | 8100321 | Ступень | 2 |
| 11 | 8100322 | Ступень | 1 |
| 12 | 8100323 | Ступень | 2 |
| 13 | 8100324 | Ступень | 1 |
| 14 | 8100325 | Ступень | 1 |
| 15 | 8100406 | Ступень | 1 |
| 16 | 8100329 | Ступень | 1 |
| 17 | 8100326 | Ступень | 1 |
| 18 | 8100330 | Крышка | 2 |
| 19 | 7048244 | Крышка | 1 |
| 20 | 8100333 | Крышка | 2 |
| 21 | 7048306 | Крышка | 1 |
| 22 | 4634978 | Крышка | 1 |
| 23 | 8102586 | Крышка | 1 |
| 25 | J281035 | Болт с шайбой | 112 |
| 25A | J901035 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 26 | J281025 | Болт с шайбой | 16 |
| 26A | J901025 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 27 | J271235 | Болт с шайбой | 4 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 32 | 8104202 | Крышка | 1 |
| 33 | 8104203 | Крышка | 1 |
| 34 | 8104206 | Крышка | 1 |
| 35 | 8104207 | Крышка | 1 |
| 36 | 8104208 | Ступень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
