Выпускной крышка — HITACHI EX3600-5

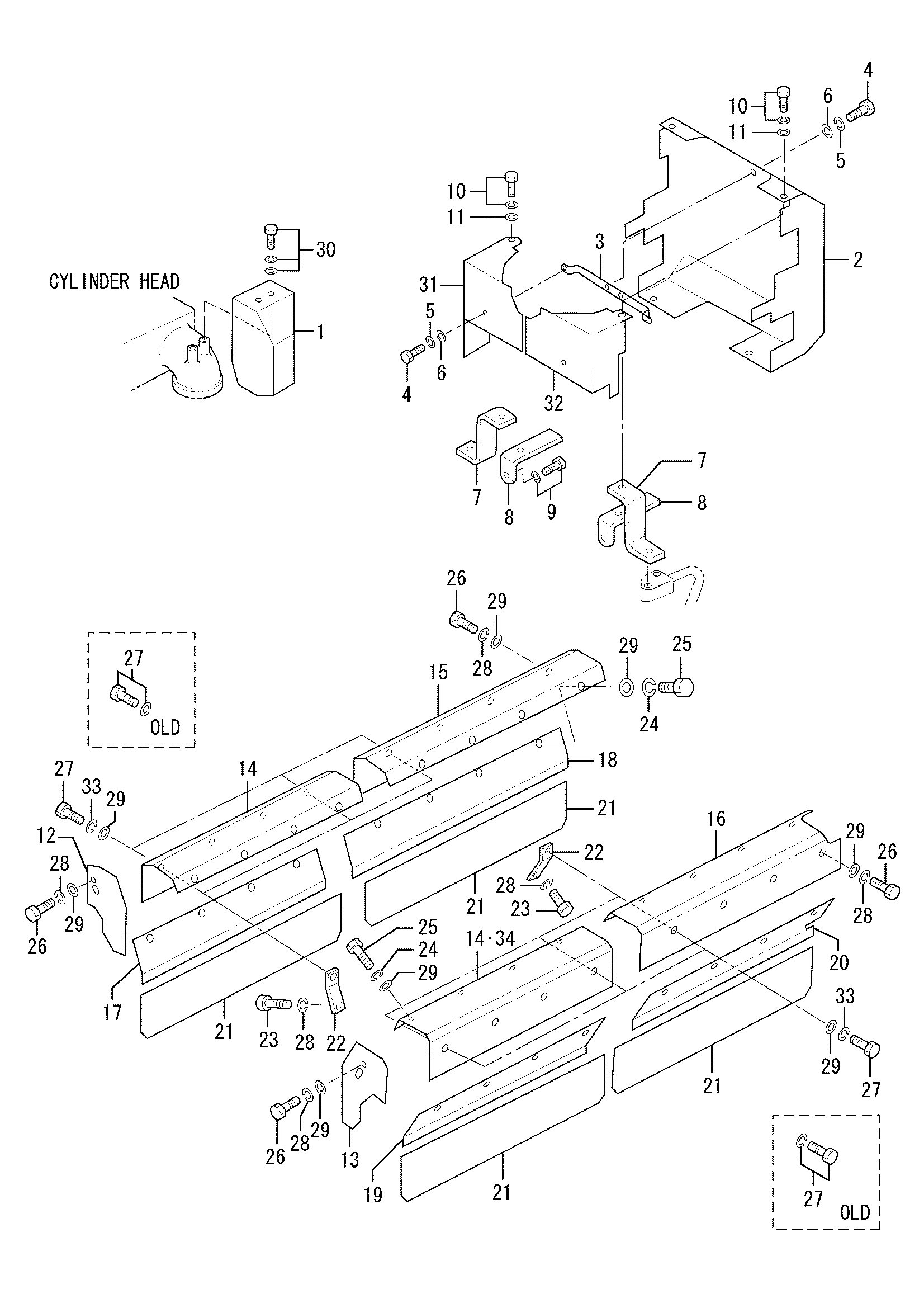

Заводская схема «Выпускной крышка» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3753227100	Изолятор	16
2	H3783302900	Изолятор, турбо RE	1
2	H3783312900	Изолятор, турбо RE	1
2	H3783322900	Изолятор, турбо RE	1
3	H3783303700	Стойка	1
4	H4912660220	Болт	4
5	HF251510000	Пружинная шайба	4
6	HF250010000	Шайба, плаин	4
7	H3773209501	Стойка, изолятор	2
8	H6366923400	Пластина	2
9	HF180510020	Болт, W/шайба	2
10	HF180510016	Болт, W/шайба	4
11	HF250010000	Шайба, плаин	4
12	H3773306100	Изолятор, FR	1
12	H3783409100	Изолятор, FR	1
13	H3773306200	Изолятор, FR	1
13	H3783409200	Изолятор, FR	1
14	H3773306300	Изолятор, FR	2
14	H3783409300	Изолятор, FR	2
14	H3783409600	Изолятор, FR	1
15	H3783309300	Изолятор, RE	1
15	H3783409800	Изолятор, RE	1
16	H3783309400	Изолятор, RE	1
16	H3783319400	Изолятор, RE	1
16	H3783409900	Изолятор, RE	1
17	H3783309500	Изолятор, FR	1
17	H3783409400	Изолятор, FR	1
18	H3783309600	Изолятор, RE	1
19	H3783309700	Изолятор, FR	1
19	H3783409500	Изолятор, FR	1
20	H3773306600	Изолятор, RE	1
20	H3773316600	Изолятор, RE	1
21	H3783309800	Изолятор, удлинённый	4
22	H3773317200	Стойка, изолятор	6
23	H3253207320	Болт	6
24	HF251510000	Пружинная шайба	8
25	H3253207335	Болт	8
26	H3253207325	Болт	6
27	HF180510020	Болт, W/шайба	6
27	H0770110020	Болт	6
28	HF251510000	Пружинная шайба	12
29	H5803404400	Шайба	20
30	HF182508016	Болт, W/шайба	32
31	H3783303800	Изолятор, турбо FR	1
31	H3783313800	Изолятор, турбо FR	1
32	H3783312800	Изолятор, турбо FR	1
32	H3783322800	Изолятор, турбо FR	1
32	H3783332800	Изолятор, турбо FR	1
33	HF251510000	Пружинная шайба	6
34	H3783409700	Изолятор, FR	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
