Пилотные гидролинии (левый): 4<погрузчик> — HITACHI EX3600-5

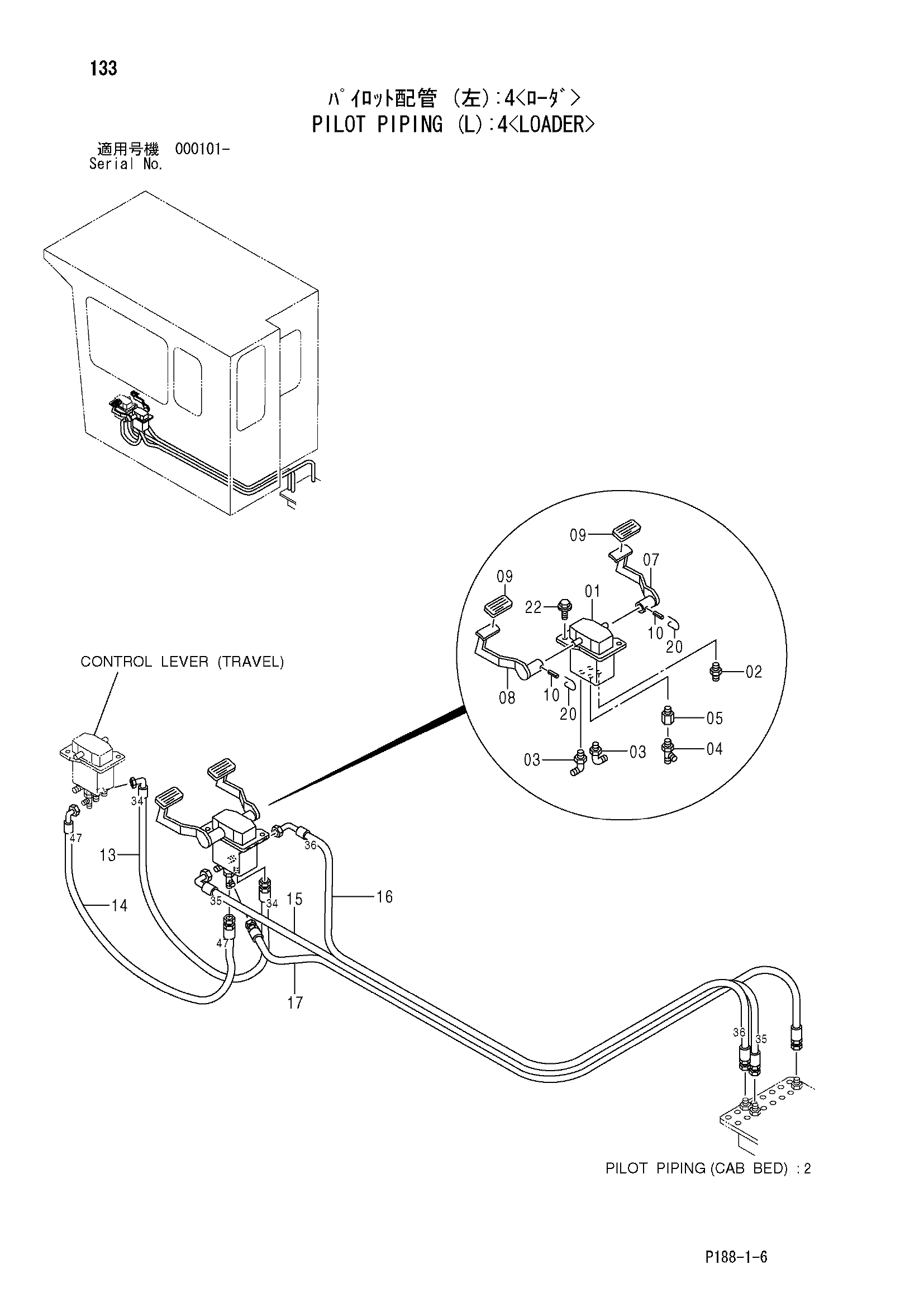

Заводская схема «Пилотные гидролинии (левый): 4<погрузчик>» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9074101 | Пилотный клапан | 1 |
| 02 | A852123 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852323 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852423 | Тройник | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4202564 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 8038850 | Педаль R | 1 |
| 08 | 8038851 | Педаль L | 1 |
| 09 | 972898 | Крышка | 2 |
| 10 | 4033504 | Пружинный штифт | 2 |
| 13 | 4353887 | Шланг (34) | 1 |
| 14 | 4372616 | Шланг (47) | 1 |
| 15 | 4353888 | Шланг (35) | 1 |
| 16 | 4353889 | Шланг (36) | 1 |
| 17 | 4305130 | Шланг | 1 |
| 20 | 4183195 | Провод | 2 |
| 22 | J021030 | Болт с шайбой | 4 |
| 22 | J271030 замена: J901030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
