Масляный фильтр в сборе(папер-елемент) — HITACHI EX3600-5

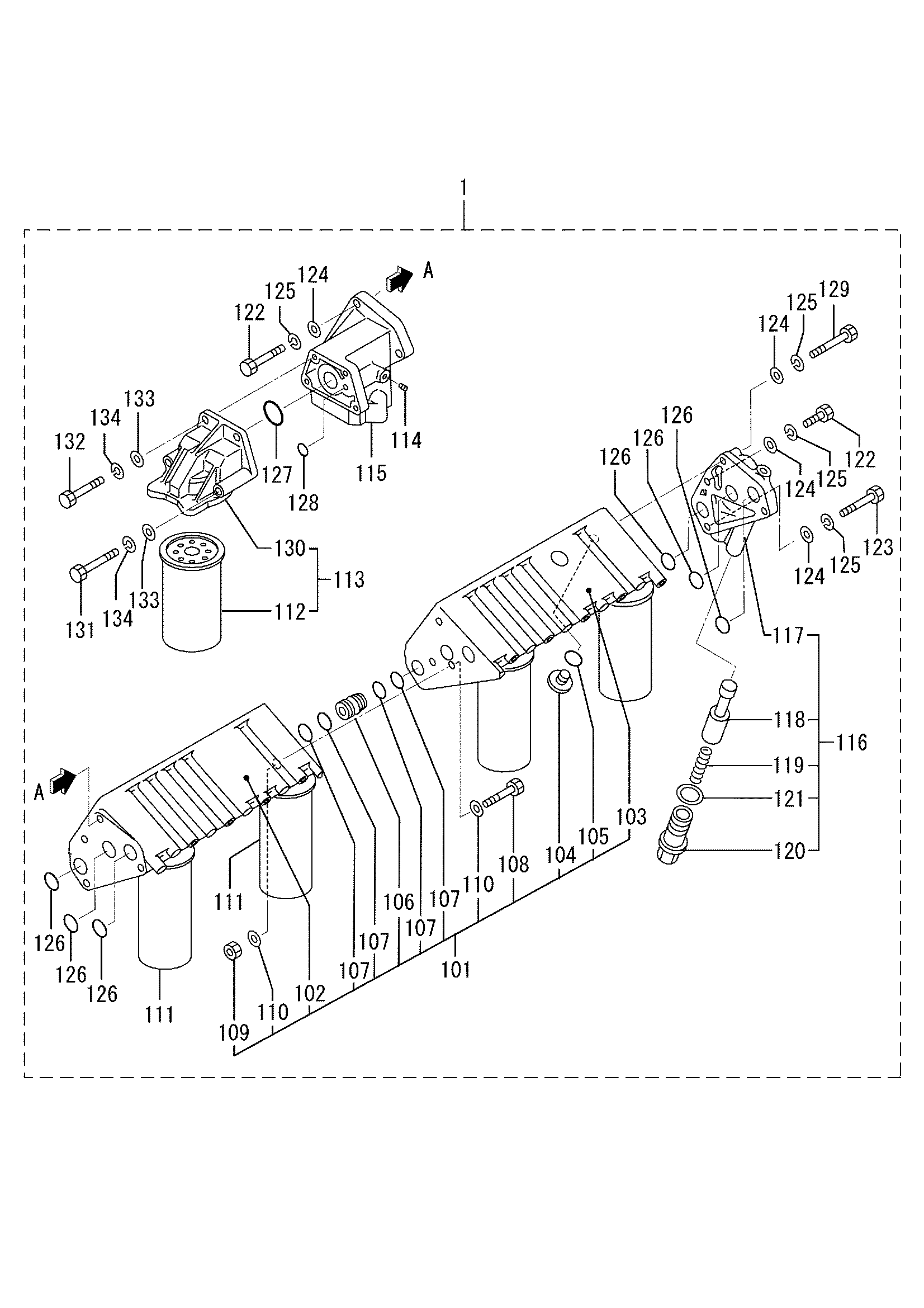

Заводская схема «Масляный фильтр в сборе(папер-елемент)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3774001010	Фильтр в сборе, масляный	1
1	H3774011010	Фильтр в сборе, масляный	1
1-01	H3774006200	Кронштейн в сборе	1
1-01	H3774016200	Кронштейн в сборе	1
1-04	H3774017122	Колпачок, клапан	5
1-04	H3774027112	Колпачок, клапан	2
1-05	H3774017123	Уплотнительное кольцо	5
1-05	H3774027123	Уплотнительное кольцо	2
1-06	H3774001700	Муфта	3
1-07	HF315603500	Уплотнительное кольцо	12
1-07	H0550720350	Уплотнительное кольцо	12
1-08	HF103508025	Болт	2
1-09	HF230008000	Гайка	2
1-10	HF250008000	Шайба, плаин	4
1-11	H3774046100	Картридж в сборе	4
1-12	H3754002100	Элемент, картридж	1
1-13	H3774006010	Фильтр в сборе, бй-пасс	1
1-14	HF500510001	Пробка, таперед	3
1-15	H3774055400	Адаптер в сборе	1
1-15	H3774065400	Адаптер асст	1
1-16	H3774050300	Адаптер в сборе	1
1-18	H3774050312	Клапан, масляный предохранительный	1
1-19	H3774050313	Пружина, клапан	1
1-20	H3774050314	Колпачок	1
1-21	H3774050315	Манжета	1
1-22	HF103512040	Болт	6
1-23	HF103512070	Болт	1
1-24	HF250012000	Шайба, плаин	8
1-25	HF251512000	Пружинная шайба	8
1-26	HF315604000	Уплотнительное кольцо	6
1-26	H0550720400	Уплотнительное кольцо	6
1-27	HF315603500	Уплотнительное кольцо	1
1-27	H0550720350	Уплотнительное кольцо	1
1-28	HF315001100	Уплотнительное кольцо	1
1-28	H0550710110	Уплотнительное кольцо	1
1-29	HF103512080	Болт	1
1-30	H35A4015100	Кронштейн	1
1-31	HF103510090	Болт	2
1-31	H0597810100	Болт	2
1-32	HF103510030	Болт	2
1-32	HF103510035	Болт	2
1-33	HF250010000	Шайба, плаин	4
1-34	HF251510000	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
