Механизм натяжения трубопроводы (гусеница: внутренний) — HITACHI EX3600-5

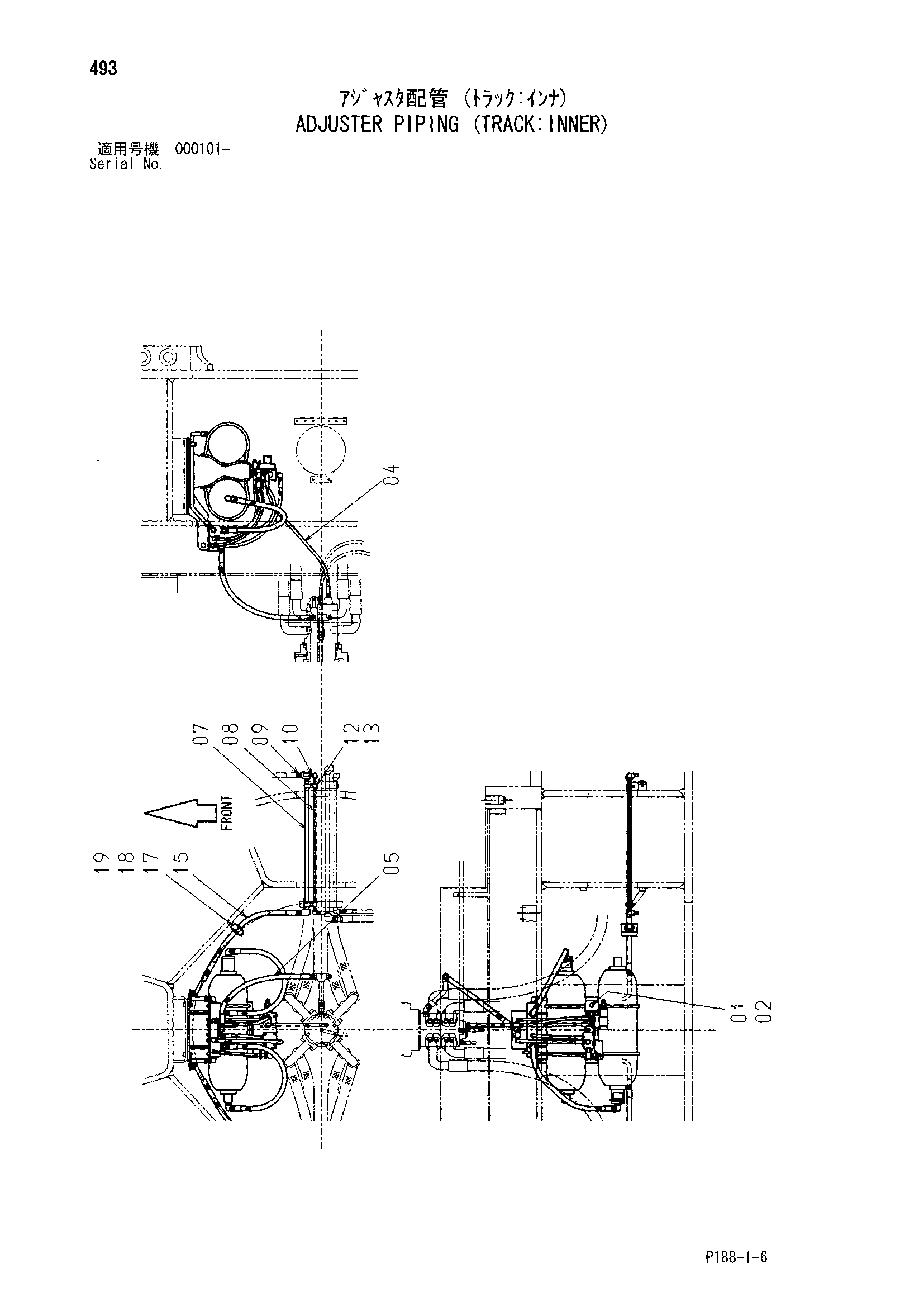

Заводская схема «Механизм натяжения трубопроводы (гусеница: внутренний)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901645 | Болт | 6 |
| 02 | A590916 | Пружинная шайба | 6 |
| 04 | 4306561 | Шланг | 1 |
| 05 | 4250870 | Шланг | 1 |
| 07 | 9752012 | Трубка | 2 |
| 08 | 8035754 | Трубка | 2 |
| 09 | A852144 | Адаптер | 4 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852322 | Угловой штуцер | 4 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4189924 | Хомут трубки | 4 |
| 13 | J011035 | Болт с шайбой | 4 |
| 13 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 15 | 4306558 | Шланг | 2 |
| 17 | 4189932 | Хомут | 2 |
| 18 | 4192663 | Втулка | 2 |
| 19 | J011090 | Болт с шайбой | 4 |
| 19 | J271090 замена: J901090 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
