Пилотный панель (левый): 1 — HITACHI EX3600-5

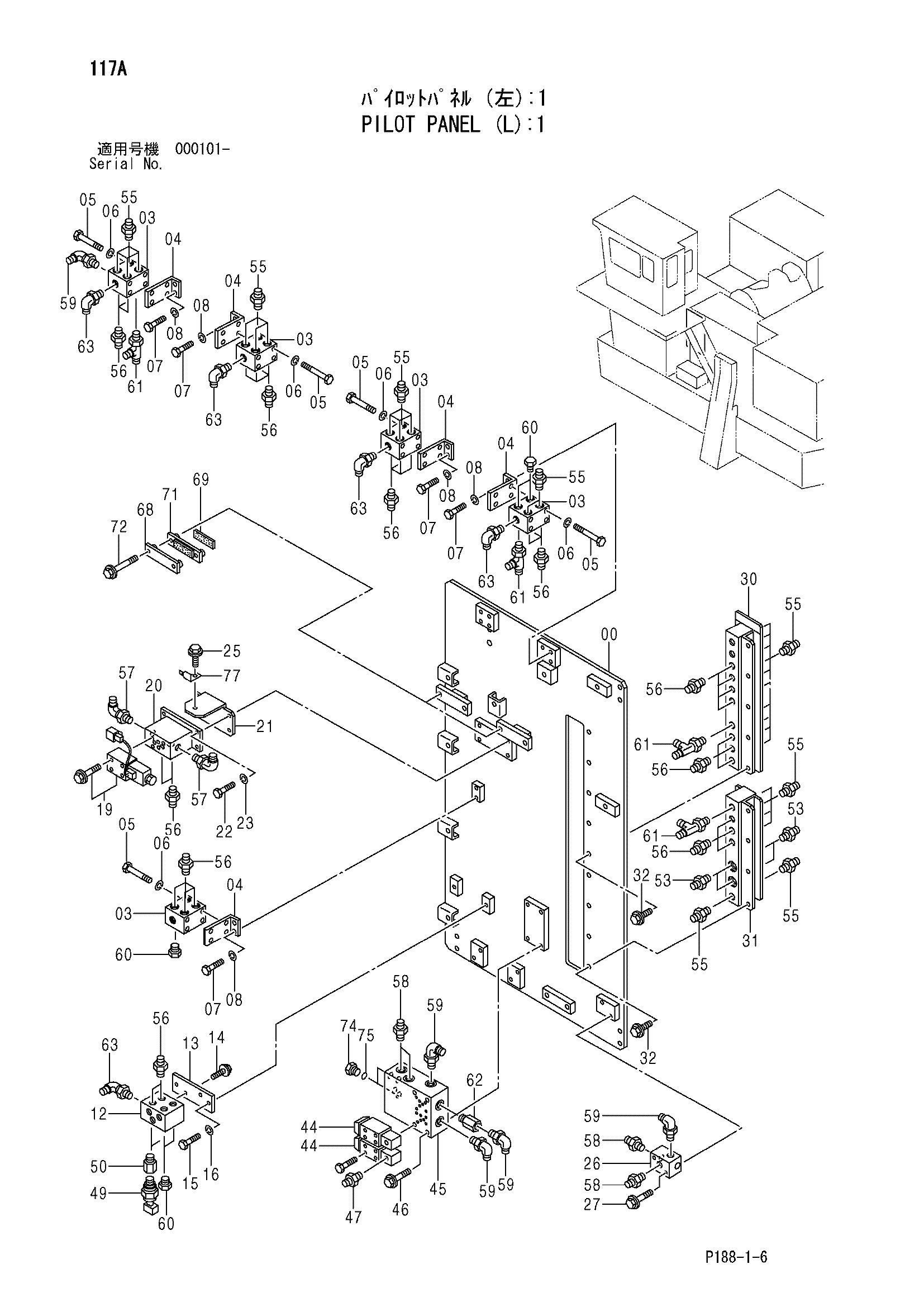

Заводская схема «Пилотный панель (левый): 1» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038057 | Пластина | 1 |
| 03 | 4254612 | Челночный клапан | 5 |
| 04 | 4344323 | Кронштейн | 5 |
| 05 | J900890 | Болт | 20 |
| 06 | A590908 | Пружинная шайба | 20 |
| 07 | J901025 | Болт | 10 |
| 08 | A590910 | Пружинная шайба | 10 |
| 12 | 4254613 | Челночный клапан | 1 |
| 13 | 4433146 | Пластина | 1 |
| 14 | J010820 | Болт с шайбой | 2 |
| 14 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 15 | J901025 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 19 | 4367260 замена: 4725421 | Электромагнитный клапан | 1 |
| 19 | 4725421 | Электромагнитный клапан | 1 |
| 20 | 8065675 | Блок | 1 |
| 21 | 9748018 | Кронштейн | 1 |
| 22 | J901025 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 25 | J011020 | Болт с шайбой | 1 |
| 25 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 26 | 4195759 | Челночный клапан | 1 |
| 27 | J011055 | Болт с шайбой | 2 |
| 27 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 30 | 8079268 | Коллектор | 1 |
| 31 | 8079271 | Коллектор | 1 |
| 32 | J011025 | Болт с шайбой | 9 |
| 32 | J271025 замена: J901025 | Болт с шайбой | 9 |
| 44 | 4187562 | Клапан селектор | 2 |
| 45 | 2045398 | Коллектор | 1 |
| 46 | J011080 | Болт с шайбой | 4 |
| 46 | J271080 замена: J901080 | Болт с шайбой | 4 |
| 47 | 4348363 | Адаптер | 2 |
| 49 | 4436535 | Датчик давления | 2 |
| 50 | 4263446 | Переходник S | 2 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | A852166 | Адаптер | 4 |
| 53A | 4506424 | Уплотнительное кольцо | 1 |
| 55 | A852133 | Адаптер | 30 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4344020 | Адаптер | 32 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 4344046 | Угловой штуцер | 2 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 4344025 | Адаптер | 4 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 59 | 4231683 | Угловой штуцер | 5 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 60 | A885003 | Пробка | 5 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4433633 | Тройник | 4 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 4202564 | Адаптер | 1 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4433566 | Угловой штуцер | 5 |
| 63A | 4506408 | Уплотнительное кольцо | 1 |
| 68 | 9743907 | Хомут | 2 |
| 69 | 4344542 | Резиновая прокладка | 2 |
| 71 | 9748406 | Хомут | 2 |
| 72 | J011060 | Болт с шайбой | 4 |
| 72 | J271060 замена: J901060 | Болт с шайбой | 4 |
| 74 | 4217651 | Пробка | 2 |
| 75 | 4506408 | Уплотнительное кольцо | 2 |
| 77 | 4336875 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
