Пилотный, дренажные трубопроводы (гусеница: наружный) — HITACHI EX3600-5

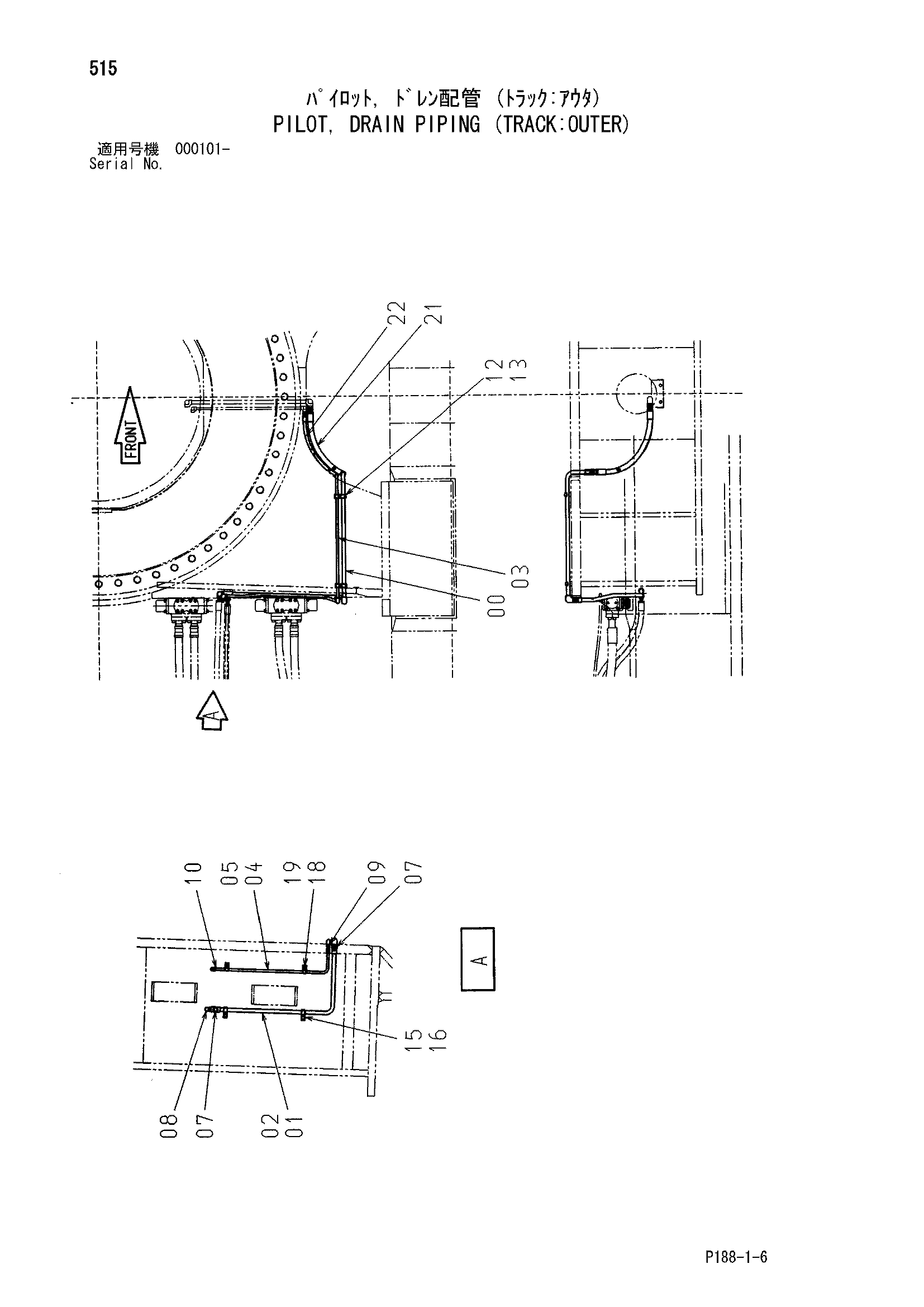

Заводская схема «Пилотный, дренажные трубопроводы (гусеница: наружный)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9752023 | Трубка | 2 |
| 01 | 9752019 | Трубка | 1 |
| 02 | 9752020 | Трубка | 1 |
| 03 | 9752024 | Трубка | 2 |
| 04 | 9752021 | Трубка | 1 |
| 05 | 9752022 | Трубка | 1 |
| 07 | A852166 | Адаптер | 6 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852366 | Угловой штуцер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A852133 | Адаптер | 4 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852132 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4188878 | Хомут трубки | 4 |
| 13 | J011040 | Болт с шайбой | 4 |
| 13 | J271040 замена: J901040 | Болт с шайбой | 4 |
| 15 | 4053595 | Хомут трубки | 4 |
| 16 | J011255 | Болт с шайбой | 4 |
| 16 | J271255 замена: J901255 | Болт с шайбой | 4 |
| 18 | 4138227 | Хомут трубки | 4 |
| 19 | J011040 | Болт с шайбой | 4 |
| 19 | J271040 замена: J901040 | Болт с шайбой | 4 |
| 21 | 4344603 | Шланг | 2 |
| 22 | 4269841 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
