Реле короб — HITACHI EX3600-5

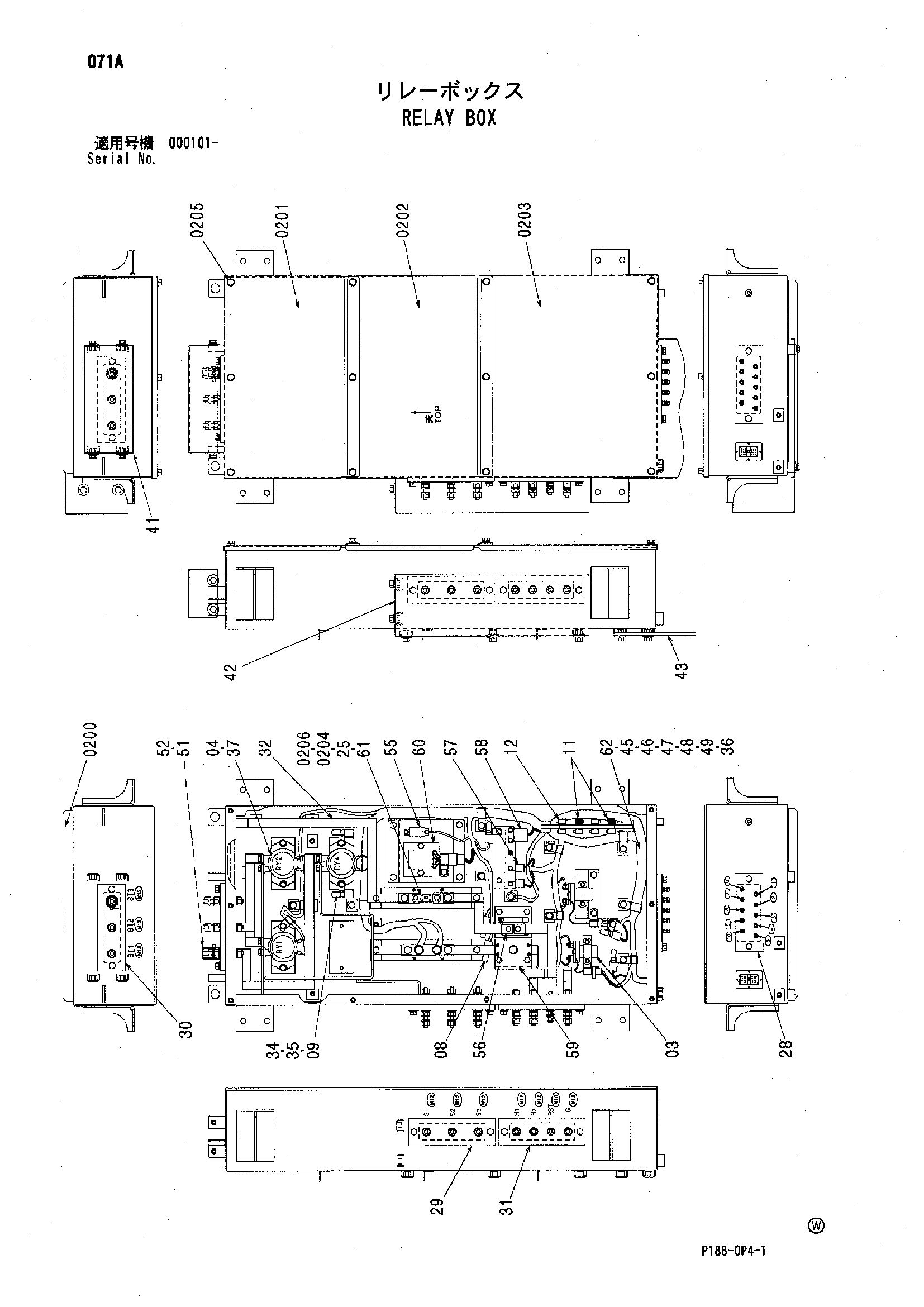

Заводская схема «Реле короб» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
0200	6020293	Короб реле	1
0201	3092757	Крышка	1
0202	8085075	Крышка	1
0203	8085076	Крышка	1
0204	4456843	Кронштейн	1
0205	J271025	Болт с шайбой	12
0205A	J901025	Болт	1
0205B	J222010	Шайба	1
0206	J271020	Болт с шайбой	2
0206A	J901020	Болт	1
0206B	J222010	Шайба	1
03	4287277	Реле	2
04	4398041	Реле аккумулятор	3
08	4339917	Диод	2
09	4413141	Диод	5
11	4315323	Фусибле-линк	2
12	4315324	Фусибле-линк	6
25	4459119	Держатель предохранитель	1
28	4459094	Разъём плата	1
29	4459105	Разъём плата	1
30	4459107	Разъём плата	1
31	4459106	Разъём плата	1
32	4643031	Штанга	1
34	4336875	Кронштейн	1
35	4257159	Кронштейн	6
36	J271020	Болт с шайбой	25
36A	J901020	Болт	1
36B	J222010	Шайба	1
37	J260830	Болт с шайбой	10
37A	J900830	Болт	1
37B	A590108	Плоская шайба	1
41	4463038	Крышка	1
42	3093499	Крышка	1
43	4463037	Крышка	1
45	4192035	Зажим	5
46	4190277	Зажим	2
47	4190273	Зажим	2
48	4190253	Зажим	2
49	4190261	Зажим	4
51	4078070	Колпачок	1
52	4055311	Ленточный зажим	1
55	4275750	Реле защитный	1
56	4447056	Реле	1
57	4414207	Реле	2
58	4251587	Реле	1
59	4447143	Гидромолот	1
60	4613384	Таймер	1
61	4474692	Предохранитель	1
62	4642792	Жгут проводов	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
