Радиатор — HITACHI EX3600-5

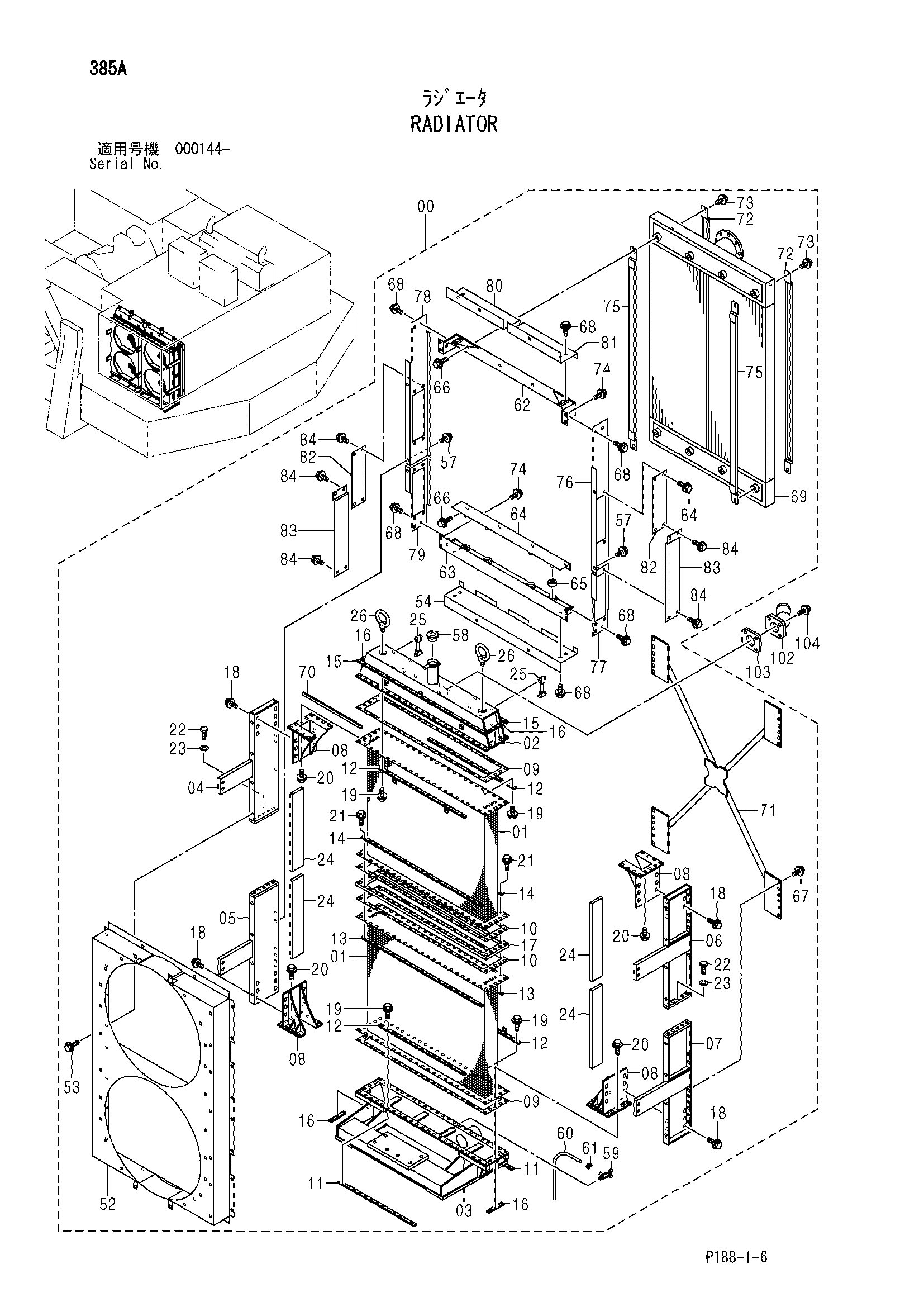

Заводская схема «Радиатор» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4470311 | Радиатор | 1 |
| 01-26 | 4475306 | Радиатор | 1 |
| 01 | 4475307 | Коре радиатор | 2 |
| 02 | 4475308 | Бак | 1 |
| 03 | 4475309 | Бак | 1 |
| 04 | 4475311 | Опора | 1 |
| 05 | 4475312 | Опора | 1 |
| 06 | 4475313 | Опора | 1 |
| 07 | 4475314 | Опора | 1 |
| 08 | 4343817 | Кронштейн | 4 |
| 09 | 4475319 | Прокладка | 2 |
| 10 | 4475320 | Прокладка | 2 |
| 11 | 4475321 | Пластина | 2 |
| 12 | 4467132 | Пластина | 4 |
| 13 | 4475322 | Пластина | 2 |
| 14 | 4475323 | Пластина | 2 |
| 15 | 4475324 | Пластина | 2 |
| 16 | 4387142 | Пластина | 4 |
| 17 | 4475326 | Проставка | 1 |
| 18 | J021230 | Болт с шайбой | 24 |
| 18 | J271230 замена: J901230 | Болт с шайбой | 24 |
| 19 | J011030 | Болт с шайбой | 60 |
| 19 | J271030 замена: J901030 | Болт с шайбой | 60 |
| 20 | J011235 | Болт с шайбой | 44 |
| 20 | J271235 замена: J901235 | Болт с шайбой | 44 |
| 21 | J011050 | Болт с шайбой | 42 |
| 21 | J271050 замена: J901050 | Болт с шайбой | 42 |
| 22 | J901270 | Болт | 10 |
| 23 | A590912 | Пружинная шайба | 10 |
| 24 | 4466579 | Манжета | 4 |
| 25 | 4405348 | Указатель | 2 |
| 26 | 4085154 | Болт проушина | 2 |
| 52 | 4475241 | Кожух | 1 |
| 53 | J021025 | Болт с шайбой | 20 |
| 53 | J271025 замена: J901025 | Болт с шайбой | 20 |
| 54 | 4466762 | Пластина | 1 |
| 57 | J021025 | Болт с шайбой | 10 |
| 57 | J271025 замена: J901025 | Болт с шайбой | 10 |
| 58 | 4306106 | Колпачок | 1 |
| 59 | 4206315 | Кокк дренажный | 1 |
| 60 | 4206316 | Виниловый шланг | 1 |
| 61 | 4143888 | Провод | 1 |
| 62 | 4475332 | Кронштейн | 1 |
| 63 | 4475333 | Кронштейн | 1 |
| 64 | 4475340 | Кронштейн | 1 |
| 65 | 4475341 | Амортизатор | 4 |
| 66 | J021230 | Болт с шайбой | 8 |
| 66 | J271230 замена: J901230 | Болт с шайбой | 8 |
| 67 | J021235 | Болт с шайбой | 16 |
| 67 | J271235 замена: J901235 | Болт с шайбой | 16 |
| 68 | J021080 | Болт с шайбой | 16 |
| 68 | J271020 замена: J901020 | Болт с шайбой | 16 |
| 69 | 4444531 | Радиатор | 1 |
| 70 | 4475342 | Манжета | 8 |
| 71 | 4475344 | Стойка | 1 |
| 72 | 4470606 | Кронштейн | 2 |
| 73 | J021225 | Болт с шайбой | 4 |
| 73 | J271225 замена: J901225 | Болт с шайбой | 4 |
| 74 | J021240 | Болт с шайбой | 8 |
| 74 | J271240 замена: J901240 | Болт с шайбой | 8 |
| 75 | 4470606 | Кронштейн | 2 |
| 76 | 8093521 | Крышка | 1 |
| 77 | 8094951 | Крышка | 1 |
| 78 | 8094950 | Крышка | 1 |
| 79 | 8093559 | Крышка | 1 |
| 80 | 4615281 | Крышка | 1 |
| 81 | 4615280 | Крышка | 1 |
| 82 | 4609857 | Крышка | 2 |
| 83 | 4640622 | Крышка | 2 |
| 84 | J281025 | Болт с шайбой | 12 |
| 84A | J901025 | Болт | 1 |
| 84B | 4486055 | Шайба | 1 |
| 102 | 8079114 | Трубка | 1 |
| 103 | 4432938 | Прокладка | 1 |
| 104 | J021030 | Болт с шайбой | 4 |
| 104 | J271030 замена: J901030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
