Поручень (двигатель) — HITACHI EX3600-5

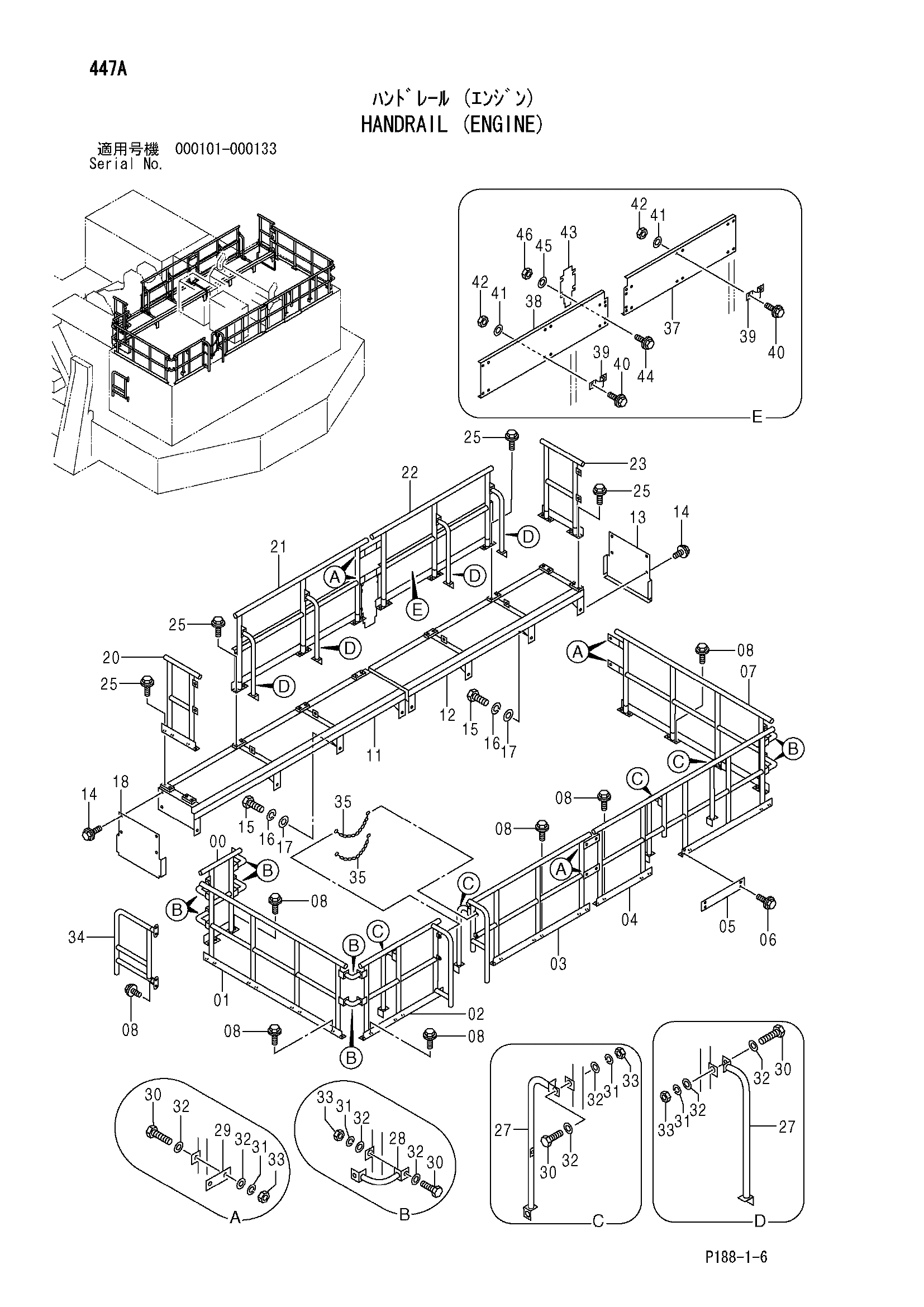

Заводская схема «Поручень (двигатель)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8079244	Поручень	1
01	8079246	Поручень	1
02	7038026	Поручень	1
03	7038027	Поручень	1
04	7038025	Поручень	1
05	4433267	Пластина	1
06	J031030	Болт с шайбой	4
06	J281030 замена: J901030	Болт с шайбой	4
07	7038024	Поручень	1
08	J021230	Болт с шайбой	46
08	J271230 замена: J901230	Болт с шайбой	46
11	7038062	Крыло	1
12	7038063	Крыло	1
13	3090891	Крышка	1
14	J031030	Болт с шайбой	8
14	J281030 замена: J901030	Болт с шайбой	8
15	J901635	Болт	16
16	A590916	Пружинная шайба	16
17	A590116	Плоская шайба	16
18	3090889	Крышка	1
20	8079337	Поручень	1
21	7038022	Поручень	1
22	7038023	Поручень	1
23	8079245	Поручень	1
25	J021230	Болт с шайбой	20
25	J271230 замена: J901230	Болт с шайбой	20
27	9744411	Трубка	8
28	9744447	Трубка	8
29	4389687	Пластина	6
30	J901240	Болт	44
31	A590912	Пружинная шайба	44
32	449490	Шайба	88
33	J950012	Гайка	44
34	8082160	Поручень	1
35	4446902	Цепь	2
37	3102903	Крышка	1
38	3102905	Крышка	1
39	4174241	Хомут трубки	12
40	J271025	Болт с шайбой	24
40A	J901025	Болт	1
40B	J222010	Шайба	1
41	4486055	Шайба	24
42	J950010	Гайка	24
43	4623947	Крышка	1
44	J281025	Болт с шайбой	4
44A	J901025	Болт	1
44B	4486055	Шайба	1
45	4486055	Шайба	4
46	J950010	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
