Пилотный панель (двигатель) — HITACHI EX3600-5

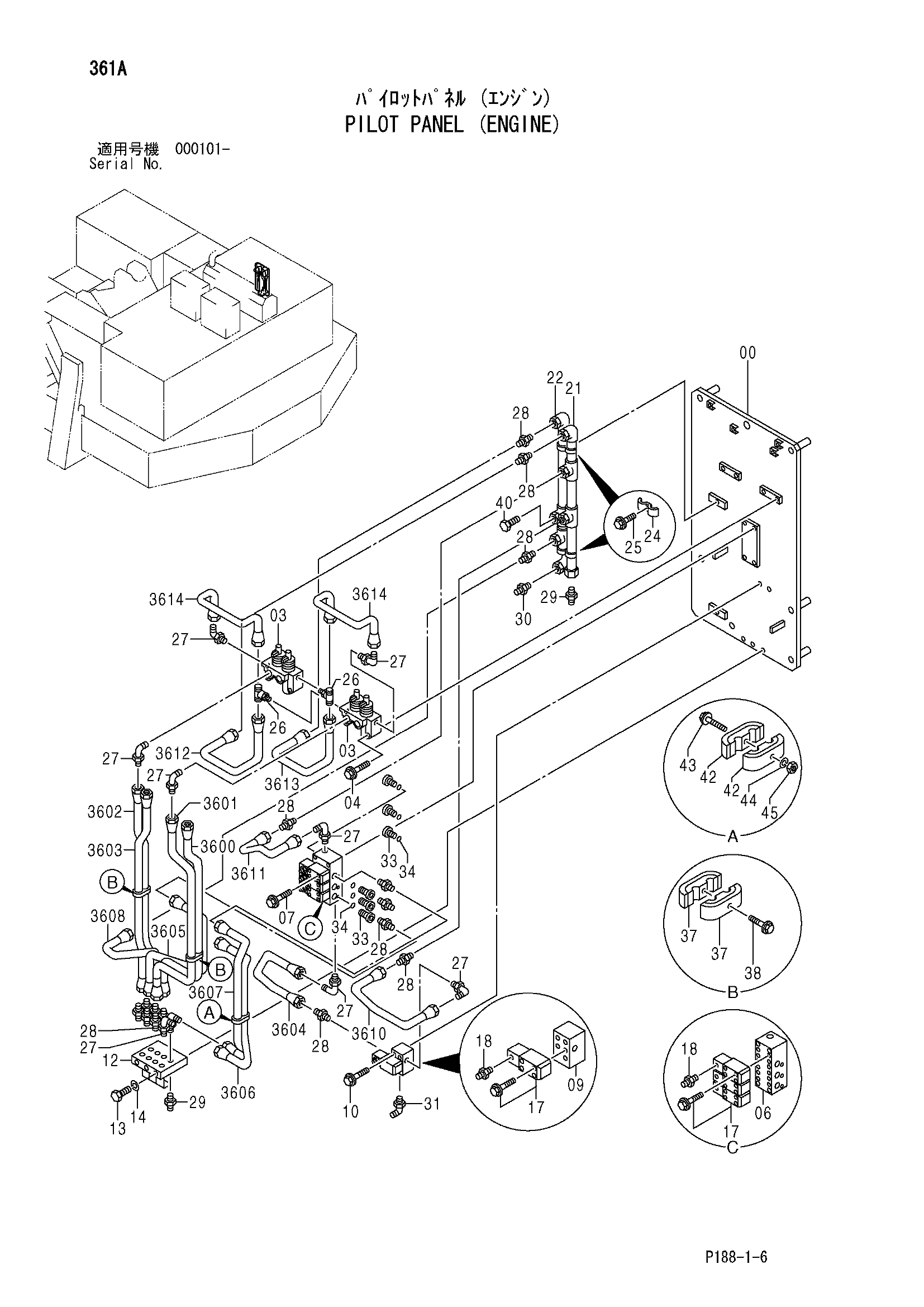

Заводская схема «Пилотный панель (двигатель)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7037964 | Пластина | 1 |
| 03 | 4351659 | Электромагнитный клапан | 2 |
| 04 | J020860 | Болт с шайбой | 4 |
| 04 | J260855 замена: J900855 | Болт с шайбой | 4 |
| 06 | 2044881 | Коллектор | 1 |
| 07 | J011075 | Болт с шайбой | 4 |
| 07 | J271075 замена: J901075 | Болт с шайбой | 4 |
| 09 | 4432731 | Клапан | 1 |
| 10 | J011080 | Болт с шайбой | 2 |
| 10 | J271080 замена: J901080 | Болт с шайбой | 2 |
| 12 | 4433460 | Коллектор | 1 |
| 13 | J901006 | Болт | 3 |
| 14 | A590910 | Пружинная шайба | 3 |
| 17 | 4187562 | Клапан селектор | 4 |
| 18 | 4429492 | Адаптер | 4 |
| 21 | 8079123 | Трубка | 1 |
| 22 | 8079124 | Трубка | 1 |
| 24 | 4001156 | Хомут трубки | 2 |
| 25 | J011035 | Болт с шайбой | 2 |
| 25 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 26 | 4347095 | Тройник | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4293950 | Угловой штуцер | 11 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4255304 | Штуцер трубки | 15 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A852122 | Адаптер | 9 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852123 | Адаптер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852323 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4217651 | Пробка | 6 |
| 34 | 4506408 | Уплотнительное кольцо | 6 |
| 3600 | 4432887 | Трубка | 1 |
| 3601 | 4432888 | Трубка | 1 |
| 3602 | 4432889 | Трубка | 1 |
| 3603 | 4432890 | Трубка | 1 |
| 3604 | 4432891 | Трубка | 1 |
| 3605 | 4432892 | Трубка | 1 |
| 3606 | 4432893 | Трубка | 1 |
| 3607 | 4432894 | Трубка | 1 |
| 3608 | 4432895 | Трубка | 1 |
| 3610 | 4432897 | Трубка | 1 |
| 3611 | 4432898 | Трубка | 1 |
| 3612 | 4432899 | Трубка | 1 |
| 3613 | 4432900 | Трубка | 1 |
| 3614 | 4432901 | Трубка | 2 |
| 37 | 4344320 | Хомут | 4 |
| 38 | J010625 | Болт с шайбой | 2 |
| 38 | J260625 замена: J900625 | Болт с шайбой | 2 |
| 40 | A885002 | Пробка | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4344320 | Хомут | 2 |
| 43 | J900635 | Болт | 1 |
| 44 | A590906 | Пружинная шайба | 1 |
| 45 | M500605 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
