Кранккасе(деталь-2) — HITACHI EX3600-5

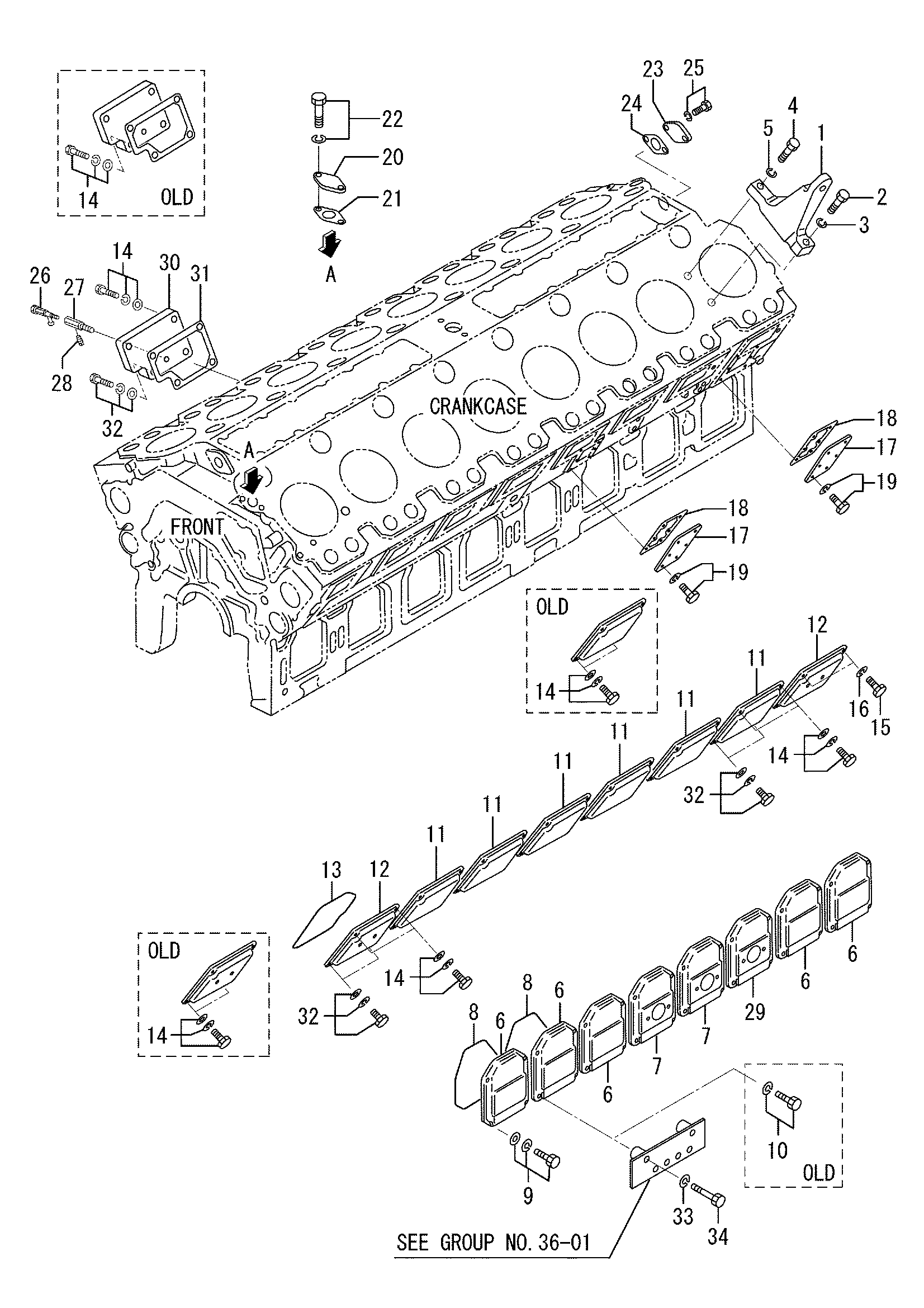

Заводская схема «Кранккасе(деталь-2)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3770720901 | Подвес | 4 |
| 2 | HF103520075 | Болт | 4 |
| 3 | HF251520000 | Пружинная шайба | 4 |
| 4 | HF103516055 | Болт | 4 |
| 5 | HF251516000 | Пружинная шайба | 4 |
| 6 | H3750717100 | Крышка, боковой | 13 |
| 6 | H3750727100 | Крышка, боковой | 13 |
| 7 | H3750717200 | Крышка, боковой | 2 |
| 7 | H3750727200 | Крышка, боковой | 2 |
| 8 | H3750706400 | Уплотнительное кольцо, боковой крышка | 16 |
| 9 | HF182512030 | Болт, W/шайба | 60 |
| 10 | HF180512050 | Болт, W/шайба | 4 |
| 11 | H3750727401 | Крышка, кулачок кабина | 12 |
| 11 | H3750727401 | Крышка, кулачок кабина | 11 |
| 11 | H3750737400 | Крышка, кулачок кабина | 11 |
| 12 | H3750727801 | Крышка, кулачок кабина | 3 |
| 12 | H3750737800 | Крышка, кулачок кабина | 4 |
| 13 | H3750706500 | Уплотнительное кольцо, кулачок кабина | 16 |
| 13 | H3750706500 | Уплотнительное кольцо, кулачок кабина | 15 |
| 14 | HF182512030 | Болт, W/шайба | 60 |
| 14 | HF182512030 | Болт, W/шайба | 28 |
| 15 | HF103512065 | Болт | 4 |
| 16 | HF251512000 | Пружинная шайба | 4 |
| 17 | H3780706100 | Крышка | 4 |
| 18 | H3780706200 | Манжета | 4 |
| 18 | H3780716200 | Манжета | 4 |
| 19 | HF180512025 | Болт, W/шайба | 24 |
| 20 | H3711310800 | Крышка | 2 |
| 21 | H3333610500 | Манжета | 2 |
| 21 | H3333620500 | Манжета | 2 |
| 22 | HF180512030 | Болт, W/шайба | 4 |
| 23 | H3750719100 | Крышка | 1 |
| 24 | H3755500600 | Прокладка | 1 |
| 24 | H3755510600 | Каскет | 1 |
| 25 | HF180512030 | Болт, W/шайба | 2 |
| 26 | H3254512900 | Кокк, дренажный | 1 |
| 26 | H3254512901 | Кокк, дренажный | 1 |
| 27 | H4568950401 | Разъём | 1 |
| 28 | HF500610000 | Пробка, таперед | 1 |
| 29 | H3780707200 | Крышка, боковой | 1 |
| 29 | H3780717200 | Крышка, боковой | 1 |
| 29 | H3750727200 | Крышка, боковой | 1 |
| 30 | H3750705800 | Крышка, кулачок кабина | 1 |
| 31 | H4750033100 | Манжета | 1 |
| 31 | H3750704900 | Манжета | 1 |
| 32 | HF182512025 | Болт, W/шайба | 32 |
| 33 | HF251512000 | Пружинная шайба | 4 |
| 34 | HF103512075 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
