Смазка трубопроводы (1) — HITACHI EX3600-5

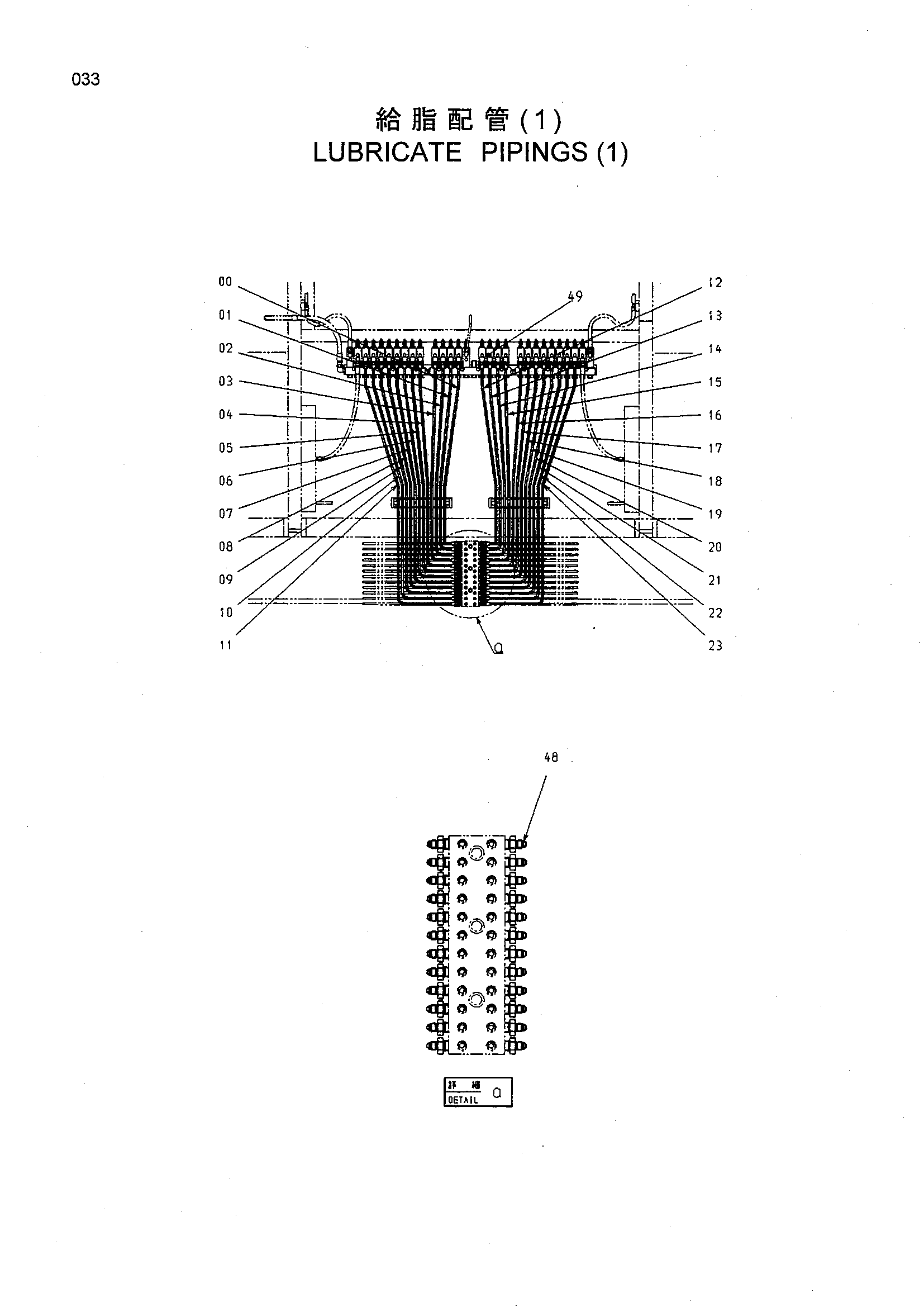

Заводская схема «Смазка трубопроводы (1)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4226940 | Трубка | 1 |
| 01 | 4226941 | Трубка | 1 |
| 02 | 4226942 | Трубка | 1 |
| 03 | 4226943 | Трубка | 1 |
| 04 | 4226944 | Трубка | 1 |
| 05 | 4226945 | Трубка | 1 |
| 06 | 4226946 | Трубка | 1 |
| 07 | 4226947 | Трубка | 1 |
| 08 | 4226948 | Трубка | 1 |
| 09 | 4226949 | Трубка | 1 |
| 10 | 4226950 | Трубка | 1 |
| 11 | 4226951 | Трубка | 1 |
| 12 | 4226952 | Трубка | 1 |
| 13 | 4226953 | Трубка | 1 |
| 14 | 4226954 | Трубка | 1 |
| 15 | 4226955 | Трубка | 1 |
| 16 | 4226956 | Трубка | 1 |
| 17 | 4226957 | Трубка | 1 |
| 18 | 4226958 | Трубка | 1 |
| 19 | 4226959 | Трубка | 1 |
| 20 | 4226960 | Трубка | 1 |
| 21 | 4226961 | Трубка | 1 |
| 22 | 4226962 | Трубка | 1 |
| 23 | 4226963 | Трубка | 1 |
| 48 | 4119986 | Адаптер | 48 |
| 49 | 4097666 | Угловой штуцер | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
