Реле короб — HITACHI EX3600-5

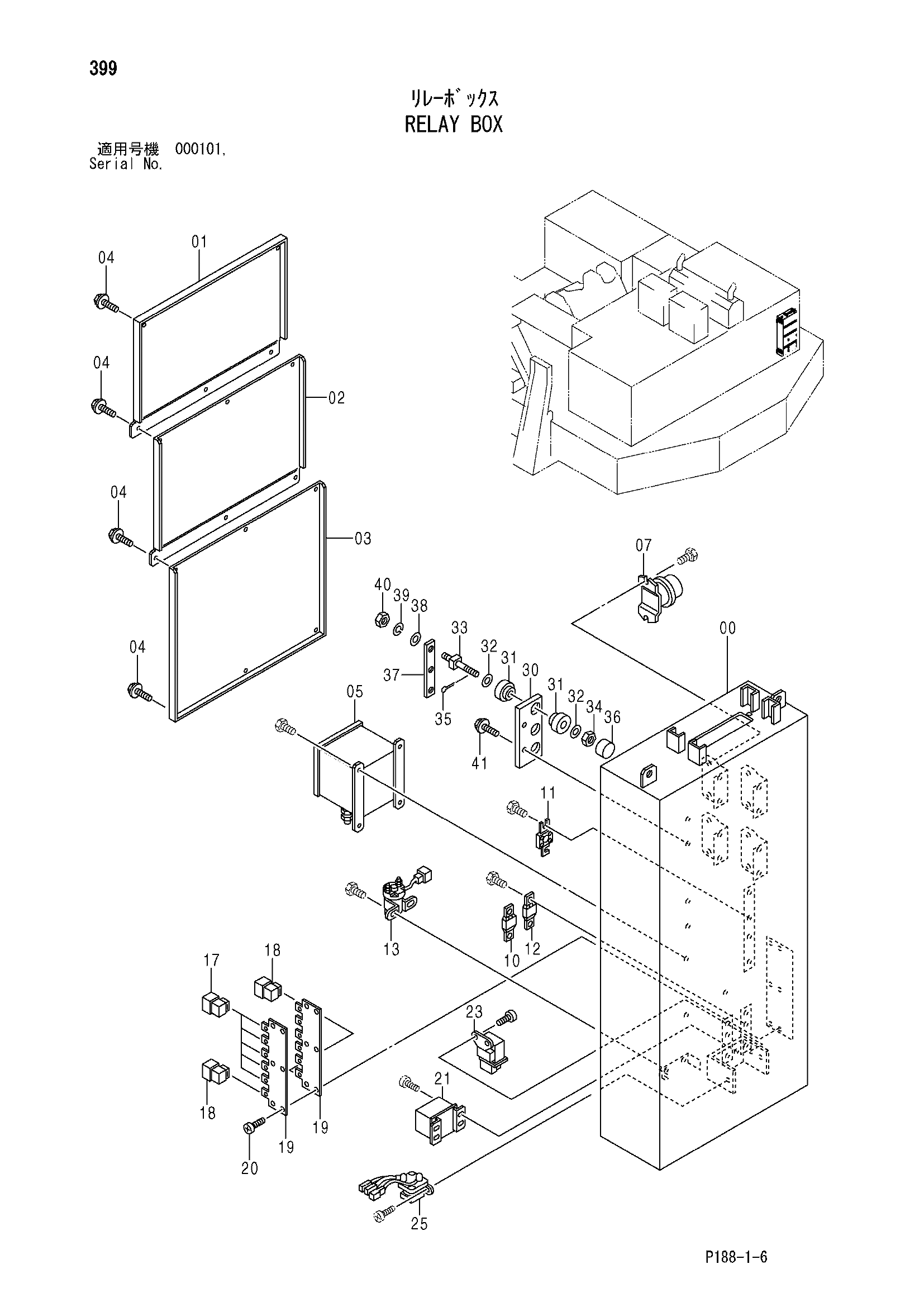

Заводская схема «Реле короб» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J021025 | Болт с шайбой | 9 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 9 |
| 05 | H3773009100 | Выключатель | 1 |
| 07 | 4398041 | Реле аккумулятор | 4 |
| 10 | 4453535 | Предохранитель | 1 |
| 11 | 4447287 | Предохранитель | 1 |
| 12 | 4447271 | Предохранитель | 1 |
| 13 | 4287277 | Реле | 1 |
| 17 | 4315324 | Фусибле-линк | 5 |
| 18 | 4315323 | Фусибле-линк | 2 |
| 19 | 3069887 | Кронштейн | 2 |
| 20 | M430410 | Винт | 6 |
| 21 | H0432240020 | Реле | 1 |
| 23 | 4442736 | Реле | 1 |
| 25 | 4279835 | Реле защитный | 1 |
| 30 | 4339850 | Пластина | 2 |
| 31 | 4155145 | Коллер | 12 |
| 32 | 4114405 | Шайба | 12 |
| 33 | 4188186 | Болт | 6 |
| 34 | M631619 | Корончатая гайка | 6 |
| 35 | A764028 | Шплинт | 6 |
| 36 | 4158607 | Колпачок | 6 |
| 37 | 4337474 | Пластина | 2 |
| 38 | A590110 | Плоская шайба | 6 |
| 39 | A590910 | Пружинная шайба | 6 |
| 40 | J950010 | Гайка | 6 |
| 41 | J011030 | Болт с шайбой | 4 |
| 41 | J271030 замена: J901030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
